Занятие 3. Схема подключения ФВЧ к осциллографу и генератору

ФВЧ

Схема подключения ФВЧ к осциллографу и генератору

Зададимся частотами 1 Гц, 10 Гц, 100 Гц, 1000 Гц, 10000 Гц и построим зависимости : амплитуда – частота, разность фаз – частота

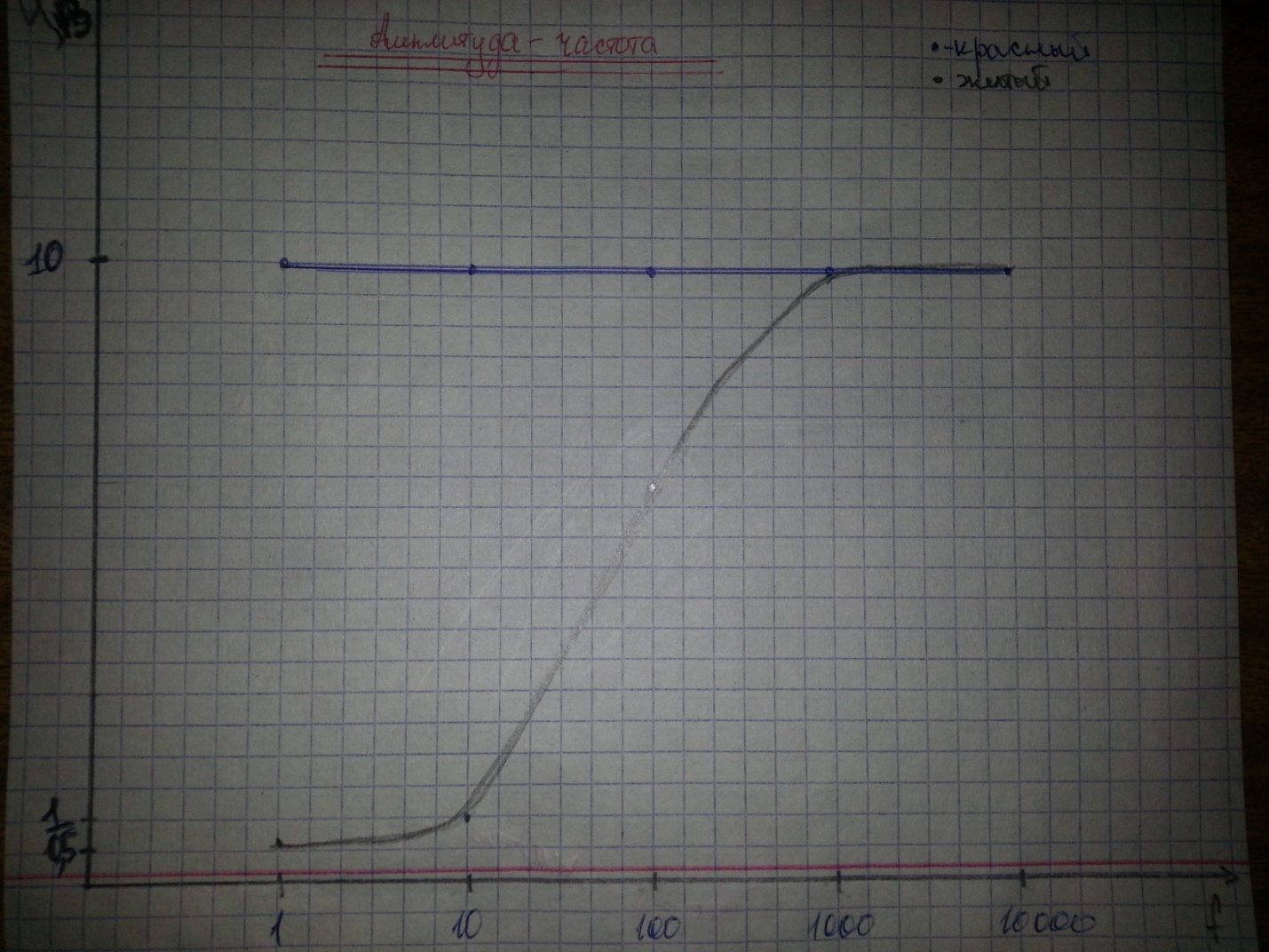

Амплитуда – частота

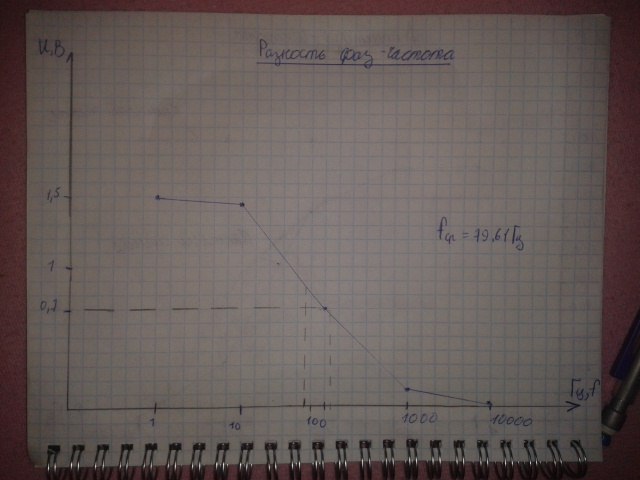

Разность фаз – частота

Найдем частоту среза теоретическую и практическую.

Практическую покажем на графике, а теоретическая рассчитывается по формуле:

f_ср = 1 / 2πRC = 1 / 2 * 3,14 * 0,2*10⁶ * 10*10^-9

Теоретическая частота и практическая не совпали, это объясняется погрешностью измерений.

Анализируя характеристики двух фильтров, отмечаем то, что у ФВЧ фаза выходного сигнала опережает фазу входного, а ФНЧ наоборот.

Мультиметр

Нам даны три резистора. С помощью мультиметра измерили их номинал:

1) Красный 33,7 кОм

2) Зеленый 0,197 МОм

3) Коричневый 2,95 кОм

Зная их теоретические значения и практические, найдем относительную погрешность.

Относительная погрешность красного резистора : * 100% =2%

Относительная погрешность зеленого резистора : * 100% =3%

Относительная погрешность коричневого конденсатора : * 100% =1%

Также мы измерили, какое сопротивление имеет наше тело и посчитали какой ток может пройти через тело с напряжением в 220 В.

Мои результаты :

R = 1,07 МОм

I= = = 0,2А
