Стереомикроскоп

Стереоскопическое изображение или пространственное изображение, которое при рассматривании представляется объемным (трехмерным). Объемность изображения обуславливается бинокулярным стереоэффектом, который возникает при наблюдении объектов двумя глазами, когда правый и левый глаз наблюдают пространственный объект в разных ракурсах. Назначение и основные характеристики стереомикроскопа

Для монтажных и контрольных работ в промышленности, а также для проведения исследований и препараторских работ на малых объектах в различных научных областях, медицине используются стереомикроскопы, которые дают возможность получить увеличенное стереоизображение образца с большим полем зрения и большой глубиной резкости.

Оптическая схема микроскопа представлена на рис.8. Исследуемый объект располагается в фокальной плоскости объектива. Свет от источника направляется на объект. На рис.1 показана реализация режима отраженного света, свет, отраженный от объекта направляется в объектив. За объективом ход обоих лучей параллелен. Разделение лучей происходит за счет того, что в параллельном ходе лучей располагается переключатель барабанного типа с двумя парами зрительных труб (система Галилея), через эти трубы проходят два луча, отраженные от объекта под разными углами. Барабан содержит три пары труб с разными линзами. Поворачивая барабан можно менять эти пары и получать разное увеличение.

а	б

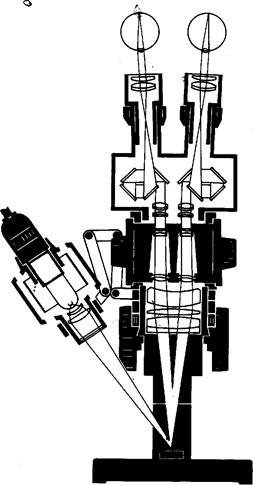

Рис.8 Оптическая схема микроскопа: 1 - электролампа; 2 - конденсор; 3 - отражательная пластинка; 4 - предметное стекло; 5 - объектив; 6 и 7- системы Галилея;; 9 - призмы Шмидта; 10 - окуляр

Система тубуса, расположенная за переключателем увеличения, проектирует два раздельных изображения, которые отдельно наблюдаются с помощью двух окуляров. Конструкция микроскопа «Техниваль» представлена на рис.9.

Рис.9. Конструкция микроскопа.1 – объектив; 2 – осветитель; 3- переключатель барабанного типа; переключатель настройки на резкость.

Конструкция осветителя микроскопа (2) позволяет независимо друг от друга регулировать азимут освещения, расстояние осветителя до объекта и угол падения светового пучка на объект.

Общее увеличение микроскопа равно произведению фактора прибора на увеличение окуляра V= q_gV_ок. Переключатель увеличения микроскопа расположен в средней части микроскопа в виде контактного валика (3). Фокусировка изображения осуществляется с помощью рукоятки 4 (см. рис 2). Патрубки окуляра перемещаются относительно средней оси тубуса в зависимости от расположения глаз оператора. Для компенсации аккомодации и индивидуальных ошибок в зрении на патрубке окуляра находится диоптрическое установочное кольцо.

Система зеркал позволяет изменять межзрачковое расстояние прибора от 56 до 72 мм в соответствии с базой глаз наблюдателя путем смещения окулярных трубок.

Системы Галилея размещены в барабане, находящемся в корпусе. При вращении рукояток, которые крепятся на оси барабана, происходит смена увеличения. Округленные значения увеличений объективной части микроскопа нанесены на корпусе барабана. (0,63; 1; 2; 4; 16 ).

ВНИМАНИЕ! Вращать рукоятки во взаимно противоположных направлениях не следует.

В бинокулярной насадке установлены объективы, система зеркал и окуляры. Сменные окуляры устанавливают в окулярные трубки. На левой окулярной трубке имеется механизм диоптрийной наводки, осуществляемой в пределах 5 диоптрий вращением кольца.

5. Порядок выполнения работы:

1. Включить микроскоп в сеть, вставив вилку шнура питания в розетку.

2. Включить осветитель тумблером на блоке питания.

3. Расположить на предметном столике исследуемый объект.

4. Отрегулировать освещение объекта путем поворота и наклона осветителя.

5. Установить наименьшее увеличение.

6. Наблюдая в окуляры переключателем настройки на резкость сфокусировать изображение объекта.

7. Установить межзрачковое расстояние прибора в соответствии с базой глаз наблюдателя.

8. Диоптрийную наводку следует использовать после того, как микроскоп сфокусирован на объект по правой ветви, которая не имеет диоптрийной наводки. ВНИМАНИЕ! Работы с оптическими деталями микроскопа проводить крайне осторожно! Никогда не следует касаться пальцами или твердыми предметами поверхностей оптических деталей во избежание нарушения просветляющих покрытий.

9. Повторить фокусировку для других значений увеличения.

10. Рассмотреть визуально ленту –носитель и зарисовать фрагмент ленты с указанием ее элементов.

11. Визуально рассмотреть предложенные ИС. Определить тип корпуса, количество выводов и отметить особенности каждого типа.

12. Под микроскопом рассмотреть микросхемы со снятыми крышками. Определить материал проволочных выводов и вид сварки.

13. Повторить п.13 для ИС в корпусе со стеклянной крышкой.

6. Контрольные вопросы.

1. Перечислите основные операции сборки ИС.

2. К какими процессам относятся операции сборки ИС групповым или индивидуальным?

3. Перечислите основные группы герметизирующих изделий.

4. Основные типы корпусов?

5. Тенденция развития процессов сборки?

6. В чем преимущества матричного расположения корпусов?

7. Способы крепления кристаллов к корпусу?

8. Способы присоединения проволочных выводов к кристаллу?

9. Какие параметры сварочного процесса влияют на качество контакта?

10. Для чего в производстве ИС используется стереомикроскоп?
