Расчет заземляющего устройства

Основной защитной мерой от поражения электрическим током являются устройства защитного заземления.

Защитное заземление – преднамеренное соединение с землёй металлических частей электроустановки, которые случайно могут оказаться под напряжением при повреждении изоляции сети или электроприёмников.

Защитное заземление устанавливается в электроустановках до 1 кВ с изолированной нейтралью в обязательном порядке, в электроустановках выше 1 кВ – как с изолированной, так и с глухозаземленной нейтралью. Соединение с землей осуществляется посредством металлических электродов или групп электродов, соединенных параллельно. Они называются заземлителями.

Назначение защитного заземления заключается в создании между металлическим корпусом электроустановки и землёй электрического соединения достаточно малого сопротивления, тогда большая часть тока протекает через это сопротивление.

Рассчитаем заземление ТП 10/0,4 кВ.

Рисунок 15 – Схематическое изображение ТП при расчете заземления

Длина электрически связанных кабельных линий 10 кВ:

+ =

=0,156+0,196+0,166+0,16+2∙0,128+4∙0,139,4=1,492 км.

Сопротивление заземляющего устройства нейтрали трансформатора на стороне 0,4 кВ согласно ПУЭ [10] должно быть не более 4 Ом.

Так как сопротивление естественного заземлителя не известно, то принимаем его равным нулю. Грунт – однослойный.

Сопротивление заземляющего устройства нейтрали трансформатора на стороне 10 кВ равно:

≥ 10 Ом, (81)

где – напряжение относительно земли, принимаем =125 В, т.к. заземляющее устройство устанавливается для электроустановки как до, так и выше 1 кВ (ТП 10/0,4 кВ),

– ток, который протекает в месте замыкания фазы на землю в электроустановках с изолированной нейтралью, А, он равен:

, (82)

где – междуфазное напряжение установки, для которой ведется расчет, кВ;

, – длина электрически связанных кабельных и воздушных линий, км.

Т.к. используются только кабельные линии, то расчетный ток замыкания на землю рассчитывается по формуле:

А. (83)

Тогда сопротивление заземляющего устройства:

Ом.

Т.к. ТП является электроустановкой различных напряжений, то в качестве расчетной величины сопротивления берется наименьшее из имеющихся, т.е. =4 Ом.

Определим удельное расчетное сопротивление грунта:

Ом∙м=180∙10² Ом∙см, (84)

где – коэффициент сезонности, учитывает засыхание, замерзание и т.д., =1,8 при применении стержневых электродов для климатической зоны России – 2 [3, табл. 8.1].

– измеренное удельное сопротивление грунта, принимаем =100 Ом∙м для суглинка [3, табл. 8.2].

В качестве заземлителей используем прутковые с диаметром d=12 мм и длиной l=5 м. Тогда сопротивление одиночного заземлителя равно:

Ом. (85)

Предварительно заземлители размещаются на расстоянии а=3м друг от друга. Определяем число вертикальных заземлителей:

шт ≈ 16шт. (86)

Расположение заземлителей принимаем по контуру. Периметр подстанции равен 32800 мм [14, стр. 77]. Схема расположения представлена на рисунке 15.

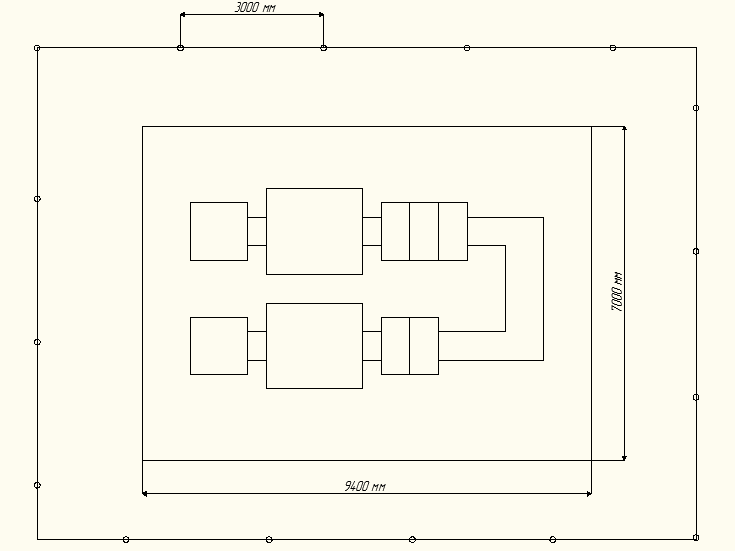

Рисунок 16 – Расположение заземлителей
