Расчет молниезащиты. Наиболее опасным проявлением молнии с точки зрения поражения зданий и сооружений является прямой удар (ПУМ)

Наиболее опасным проявлением молнии с точки зрения поражения зданий и сооружений является прямой удар (ПУМ).

Подстанции небольших размеров, как правило, защищаются стержневыми молниеотводами одинаковой выбранной высоты (не более 40-50 м). Конструкция молниеотвода представлена на рисунке 15.

От прямых ударов молнии ОРУ-110 кВ защищаются стержневыми молниеотводами, которые устанавливаются на порталах.

В ОРУ-110 кВ два молниеотвода высотой 40 м.

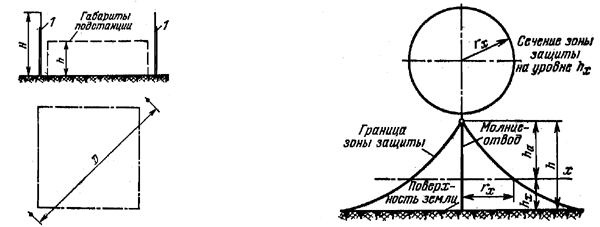

Рисунок 17 – Расположение отдельно стоящих молниеотводов и зона защиты одиночного стержневого молниеотвода

Для защиты ГПП принимаем два стержневых молниеотвода высотой h=50 м.

По степени надёжности защиты различают два типа зон:

А – степень надёжности защиты > 99,5%

Б - степень надёжности защиты 95 - 99,5%.

Для одиночного стержневого молниеотвода определяются параметры молниезащиты для зон.

Зона А:

Высота вершины конуса стержневого молниеотвода , м:

м. (87)

Определяем радиусы защиты на уровне земли:

м. (88)

Определяем радиусы защиты на высоте защищаемого сооружения:

м, (89)

где м – высота защищаемого объекта (ГПП) [14, стр.216].

Определяем высоту стержневого молниеприёмника:

м. (90)

Определяем активную высоту молниеотвода:

м. (91)

Зона Б:

Высота вершины конуса стержневого молниеотвода , м:

м. (92)

Определяем радиусы защиты на уровне земли:

м. (93)

Определяем радиусы защиты на высоте защищаемого сооружения:

м, (94)

Определяем высоту стержневого молниеприёмника:

м.

Определяем активную высоту молниеотвода:

м.

Для защиты электроустановок от внутренних и грозовых перенапряжений применяем ограничители перенапряжения нелинейные (ОПН).
