ЛИНЕЙНЫЕ РАЗМЕРЫ

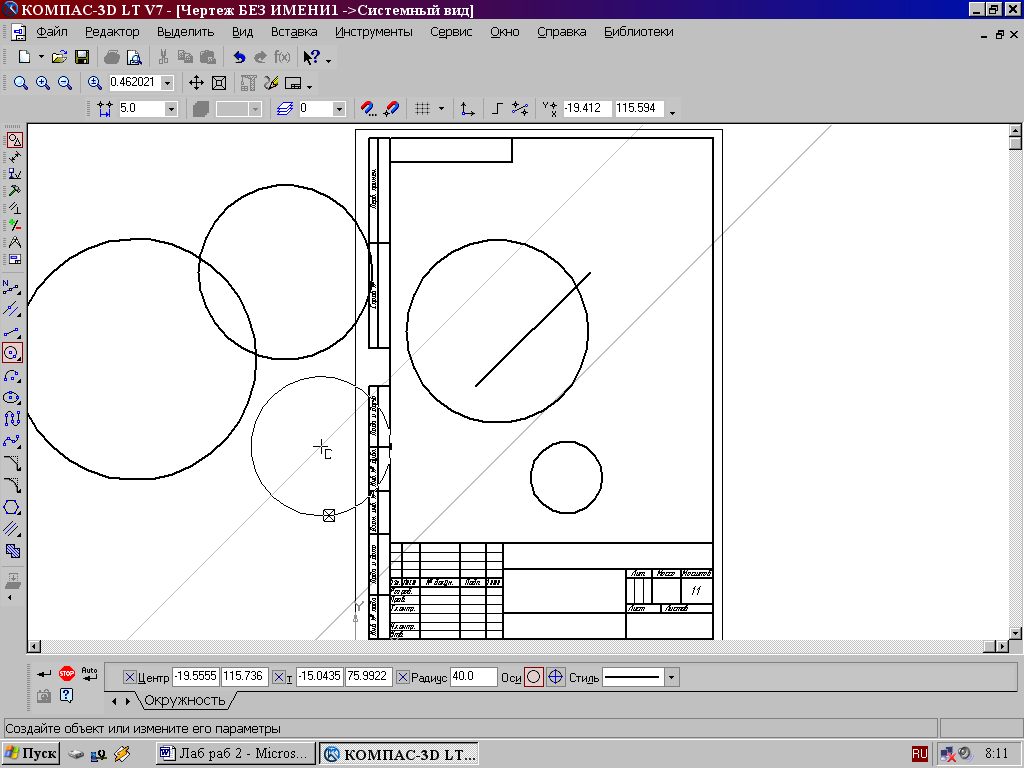

Для нанесения линейных размеров на инструментальной панели Размеры используются кнопки Линейный размери Авторазмер(рис. 30)
Рис. 30

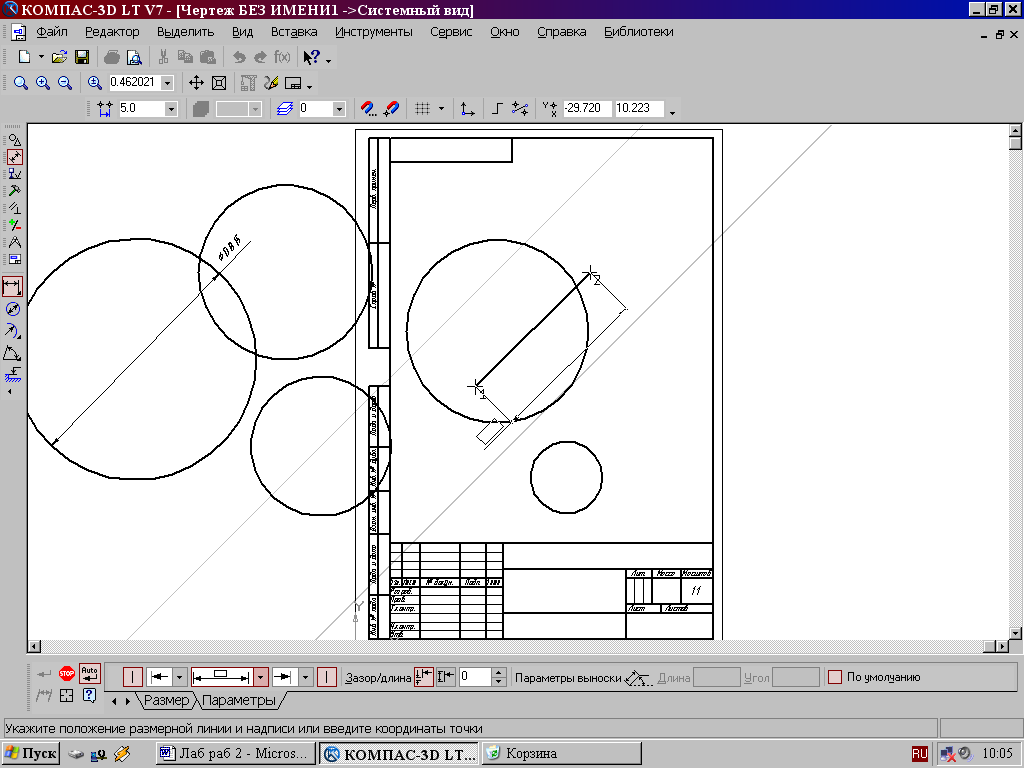

При использовании кнопки Линейный размерсистема автоматически проставит размер, равный расстоянию, между двумя указанными курсором точками привязки размера - точками выхода выносных линий. Третья указанная точка определяет положение размерной линии. Элементы управления создаваемым размером располагаются в панели свойств внизу экрана (рис. 31).
Рис. 31 Линейные размеры могут располагаться параллельно линии, горизонтально или вертикально.
Рис. 32 1)- переключатели, управляющие отрисовкой первой и второй выносными линиями размера. 2) - список, позволяющий выбрать вид первой и второй стрелок размера

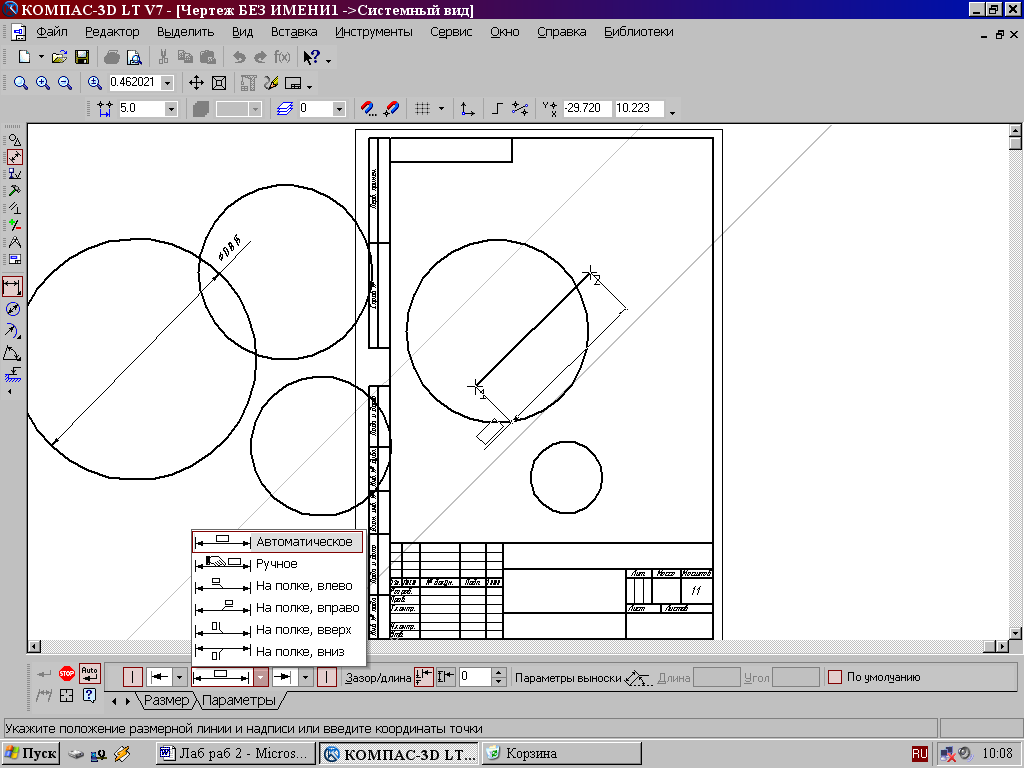

3) Список, позволяющий указать нужный способ размещения размерной надписи. Диалог ввода размерной надписи позволяет задать нужное значение размера вручную и настроить его оформление. Щелчок мыши по этой кнопке открывает окно, изображенное на рис. 33.
Рис. 33 Кнопка Авторазмер позволяет построить размер, тип которого автоматически определяется системой в зависимости от того, какие объекты указаны для простановки размера. Порядок и способы указания геометрических объектов зависят от того, какой именно размер требуется проставить: · Линейный; · Линейный с обрывом; · Линейный от точки отрезка до отрезка. Для выхода из команды простановки размера нажмите кнопку Прервать команду на Панели специального управления или клавишу <Esc>.
