ПОСТРОЕНИЕ ОКРУЖНОСТИ

Для построения окружностей используется кнопка Построение окружности по центру и точкеинструментальной панели Геометрия (рис. 13).

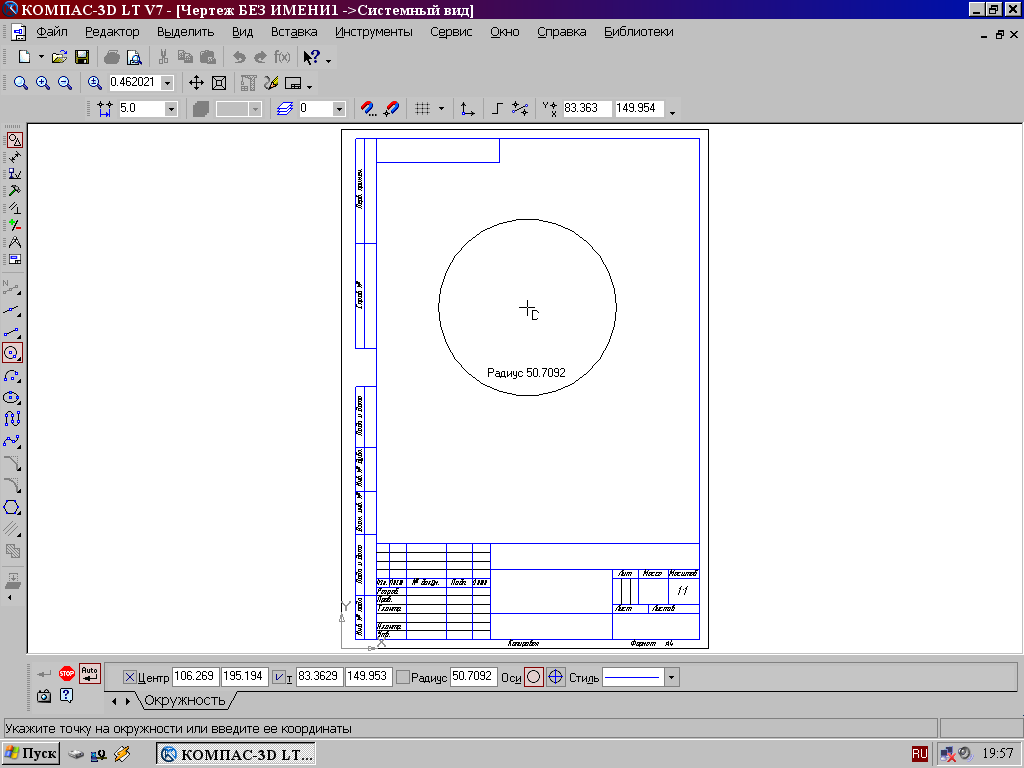

Для построения окружности укажите на чертеже центр окружности или введите его координаты с клавиатуры. Затем укажите точку, лежащую на окружности или введите в строке Свойств(рис. 34) величину радиуса.

Рис. 34

Группа переключателей Оси на Панели свойств позволяет вычерчивать окружности с осями симметрии или без осей.

Кнопка Запомнить состояние позволяет запомнить параметры, которые были заданы при вводе объекта, для того, чтобы использовать их при создании следующих объектов.

Для того чтобы вычертить несколько окружностей с одинаковым радиусом, нужно ввести значение радиуса, и до фиксации этой окружности на чертеже нажать кнопку Запомнить состояние, заданный радиус будет автоматически предлагаться в строке параметров объектов при вводе следующей окружности.

Чтобы построить несколько концентрических окружностей из одного центра, укажите точку центра и нажмите кнопку Запомнить состояние. Затем последовательно создавайте окружности, указывая лежащие на них точки или вводя значение радиусов с клавиатуры. За один вызов команды можно построить произвольное число окружностей.

Для выхода из команды нажмите кнопку Прервать команду на Панели специального управления или клавишу <Esc>.
