ПОСТРОЕНИЕ МНОГОУГОЛЬНИКА
Кнопка Многоугольник позволяет построить правильный многоугольник. Количество вершин можно задать с клавиатуры или выбрать из списка на Панели свойств (рис. 43). Переключатели Способ построения позволяют строить многоугольник по вписанной или по описанной окружности.
Рис. 43 Все индивидуальные графические задания к лабораторной работе предполагают использование способа построения многоугольника по описанной окружности . Точку центра базовой окружности можно указать курсором или ввести ее координаты с клавиатуры в окна Центрна панели свойств (рис. 43), затем задается величина радиуса описанной окружности. Многоугольник – это единый объект, а не набор отдельных отрезков. Он будет выделяться, редактироваться и удаляться целиком.
ФАСКИ Кнопка Фаска(рис. 13) позволяет построить отрезок, соединяющий две пересекающиеся кривые.

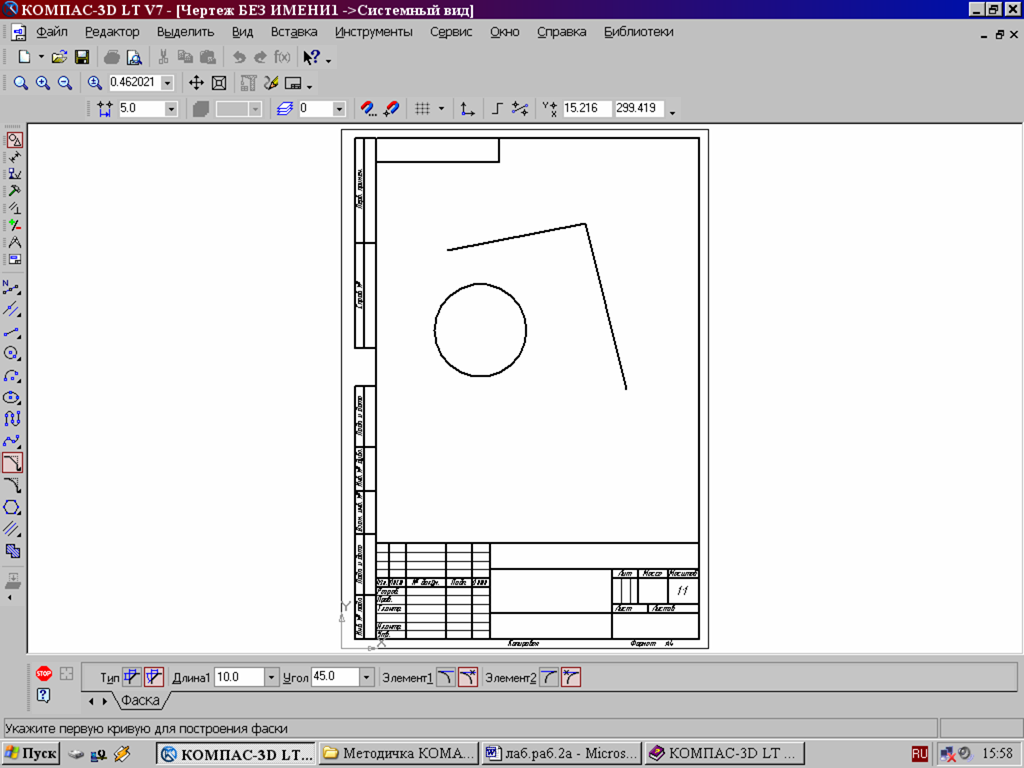

Рис. 44 Переключатель позволяет выбрать способ построения фаски: по двум длинам или по длине и углу.
