ШТРИХОВКА

Если необходимо заштриховать одну или несколько областей в текущем виде чертежа или во фрагменте, то для вызова команды используется кнопка Штриховка (рис. 13) на инструментальной панели Геометрия.

Штриховка строится автоматически, если выполнены следующие условия:

1. Контур (граница) штриховки вычерчен основной линией или линией для обрыва;

2. Контур замкнут.

Укажите точку внутри области, которую нужно заштриховать. Система автоматически определит ближайшие возможные границы, внутри которых указана точка.

Кнопки Панели специального управления (рис. 46) предоставляют дополнительные возможности создания границ штриховки. Кнопка Ручное формирование границ позволяет перейти к созданию временной ломаной линии, а кнопка Обход границы по стрелке- к формированию контура, образованного пересекающимися объектами.

Для настройки параметров штриховки служат элементы Панели свойств(рис. 46).

Из списка Стиль можно выбрать стиль штриховки (металл, камень, дерево и т.п.).

Список Цвет позволяет выбрать цвет штриховки.

В полях Шаг и Угол можно ввести или выбрать из списка шаг и угол наклона штриховки.

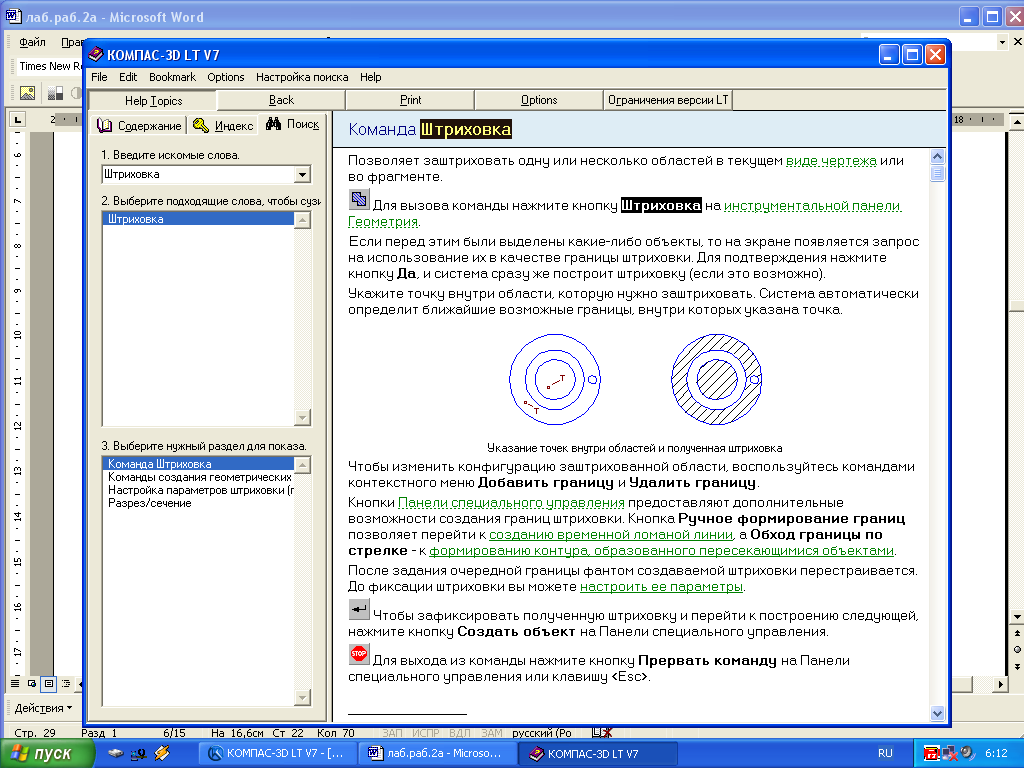

Рис. 46

Чтобы зафиксировать полученную штриховку и перейти к построению следующей, нажмите кнопку Создать объект на Панели специального управления.
