ВЫВОД ЧЕРТЕЖА НА ПЕЧАТЬ
После того как чертеж создан, и нужно получить его бумажную копию, следует перейти в режим предварительного просмотра для печати. Это особый режим КОМПАСа, в котором можно видеть реалистичное изображение документа, разместить документ на поле вывода, выбрать только какую-либо часть для вывода, изменить масштаб вывода и так далее. В режиме предварительного просмотра документы недоступны для редактирования.

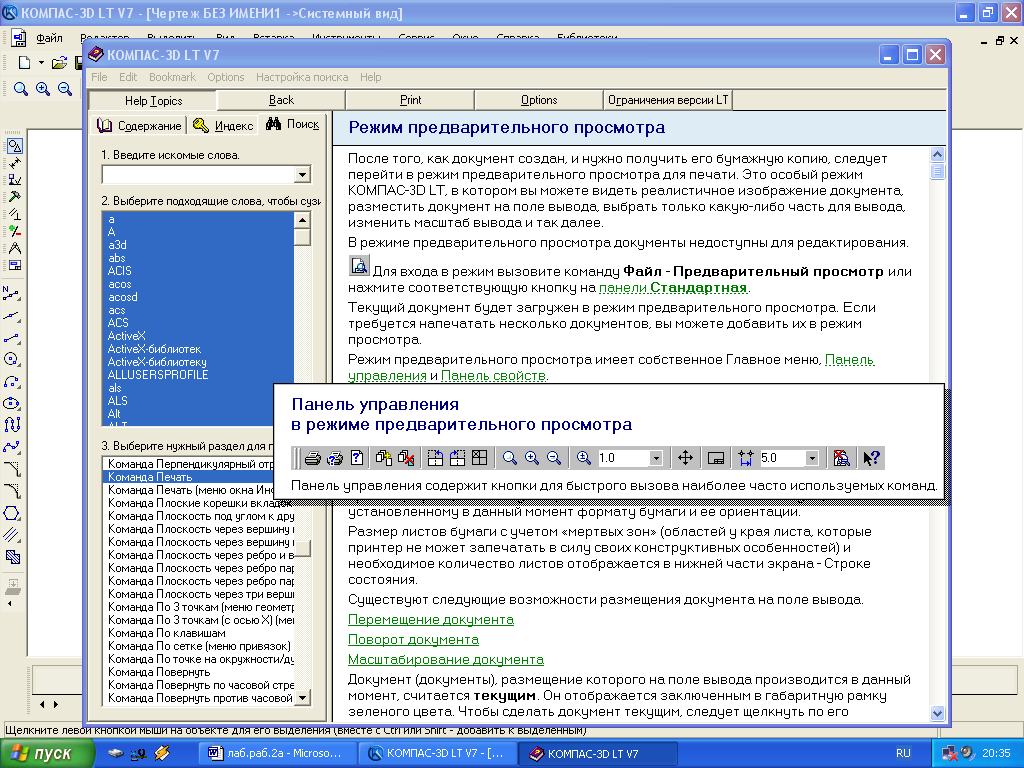

Рис. 47 Текущий документ будет загружен в режим предварительного просмотра, который позволяет вывести на печать содержимое окна просмотра. После вызова команды на экране появится диалог, в котором можно задать параметры печати. Режим предварительного просмотра имеет собственные Главное меню, Панель управления(рис. 48) и Панель свойств(рис. 49). Рис. 48
Рис. 49 В режиме предварительного просмотра на экране показывается условное поле вывода (один или несколько листов бумаги). На нем реалистично отображается документ (или несколько документов). По умолчанию поле вывода отображается на экране в таком масштабе, чтобы оно было видно полностью. Если большой документ выводится на малогабаритное печатающее устройство (например, на принтер), выполняется автоматическая разбивка на листы соответствующего формата. При этом поле вывода в режиме просмотра разделяется пунктирными линиями на части, соответствующие установленному в данный момент формату бумаги и ее ориентации. Чтобы более рационально использовать бумагу, можно повернуть чертеж с помощью кнопок Повернуть по часовой стрелке и Повернуть против часовой стрелки. Если требуется уместить большой чертеж на меньшем формате, например, чертеж формата А3 на листе формата А4, то для такого размещения документов используется команда Сервис - Подогнать масштаб....(рис. 50).
Рис. 50

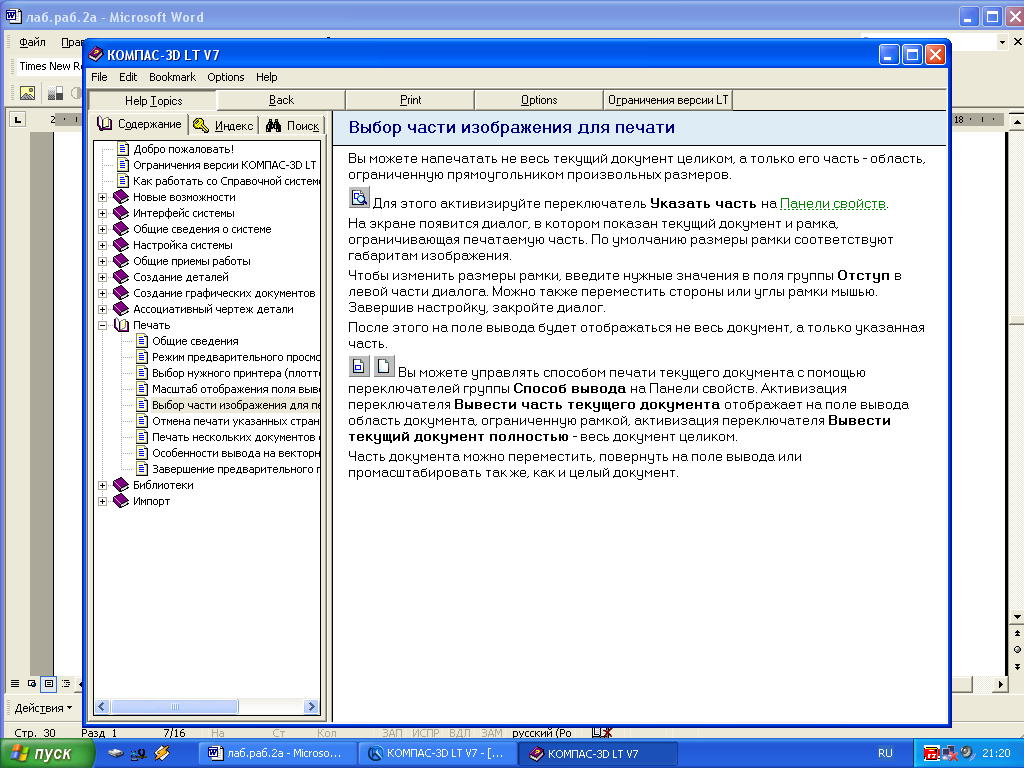

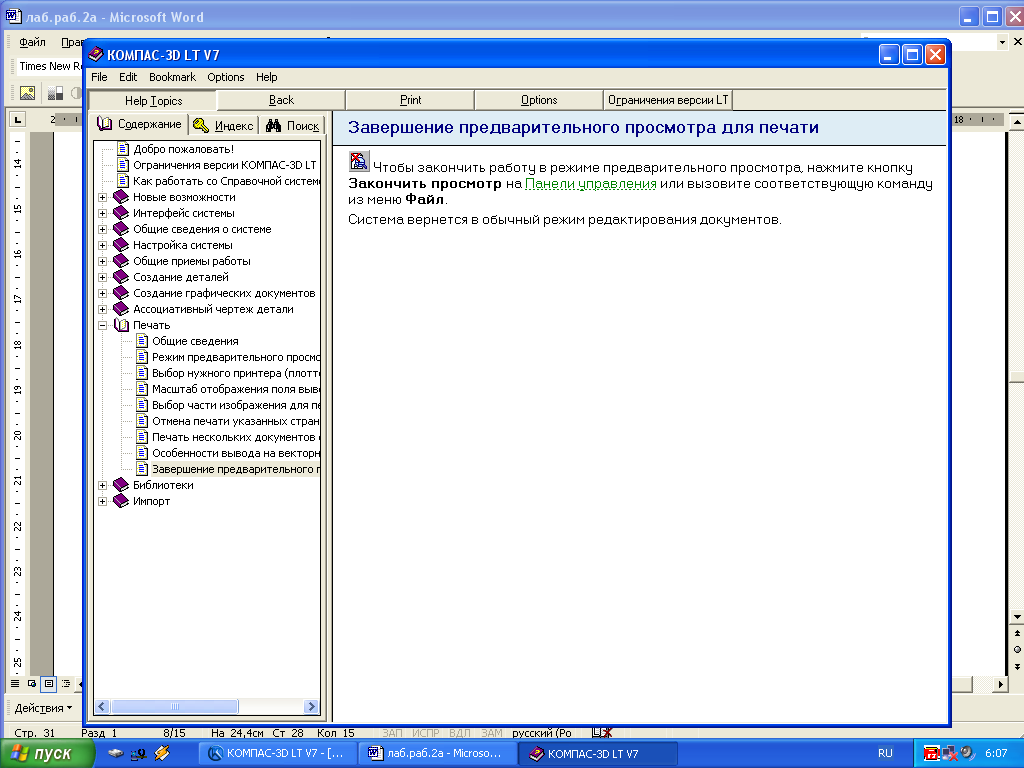

Можно напечатать не весь текущий документ целиком, а только его часть - область, ограниченную прямоугольником произвольных размеров. Для этого используется переключатель Указать часть на Панели свойств. На экране появится диалог, в котором показан текущий документ и рамка, ограничивающая печатаемую часть. По умолчанию размеры рамки соответствуют габаритам изображения. Чтобы изменить размеры рамки, вводятся нужные значения в поля группы Отступ в левой части диалога. Можно также переместить стороны или углы рамки мышью. После этого на поле вывода будет отображаться не весь документ, а только указанная часть. Можно управлять способом печати текущего документа с помощью переключателей группы Способ вывода (рис. 49) на Панели свойств. Активизация переключателя Вывести часть текущего документа отображает на поле вывода область документа, ограниченную рамкой, активизация переключателя Вывести текущий документ полностью - весь документ целиком. Часть документа можно переместить, повернуть на поле вывода или перемасштабировать так же, как и целый документ. После того, как документ размещен наилучшим образом, необходимо вызвать команду Файл - Печать для начала вывода документа на бумагу или нажать кнопку Печать на Панели управления (рис. 48). Чтобы закончить работу в режиме предварительного просмотра, используется кнопка Закончить просмотр на Панели управления или соответствующая команда из меню Файл. Система вернется в обычный режим редактирования документов.
