ПОСТРОЕНИЕ ТЕЛА ВРАЩЕНИЕМ



В качестве примера рассмотрим построение не усеченного и усеченного конусов, основание которых расположено на горизонтальной плоскости, а ось – на фронтальной плоскости.

Последовательность построения:

1. Выберем Фронтальную плоскость.

2. Построим эскиз, изображенный на рис. 65, с использованием привязок Пересечение, Выравнивание, Точка на кривой.

Рис. 65



Для создания элемента вращения к эскизу предъявляются следующие требования:

· Ось вращения должна быть изображена в эскизе отрезком со стилем Осевая.

· Ось вращения должна быть одна.

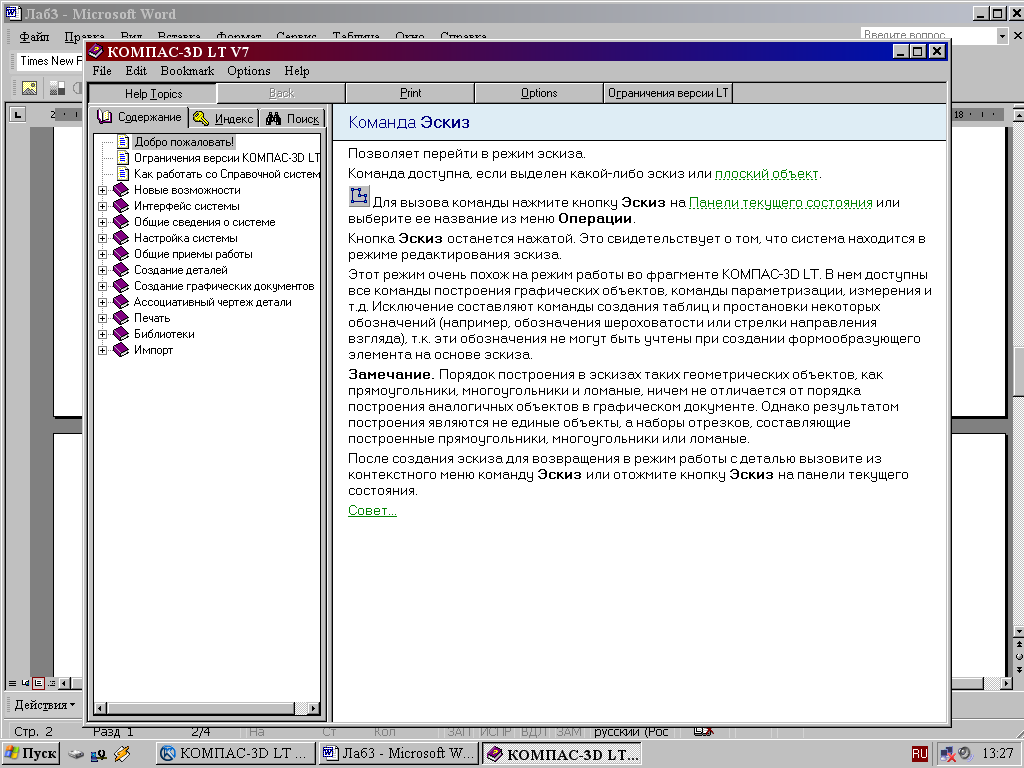

3. Для возвращения в режим работы с деталью после создания эскиза отожмем кнопку Эскиз на панели текущего состояния. Построенный эскиз автоматически отображается в Дереве построения.

Сфероид
Направление вращения
Угол вращения






Рис. 66



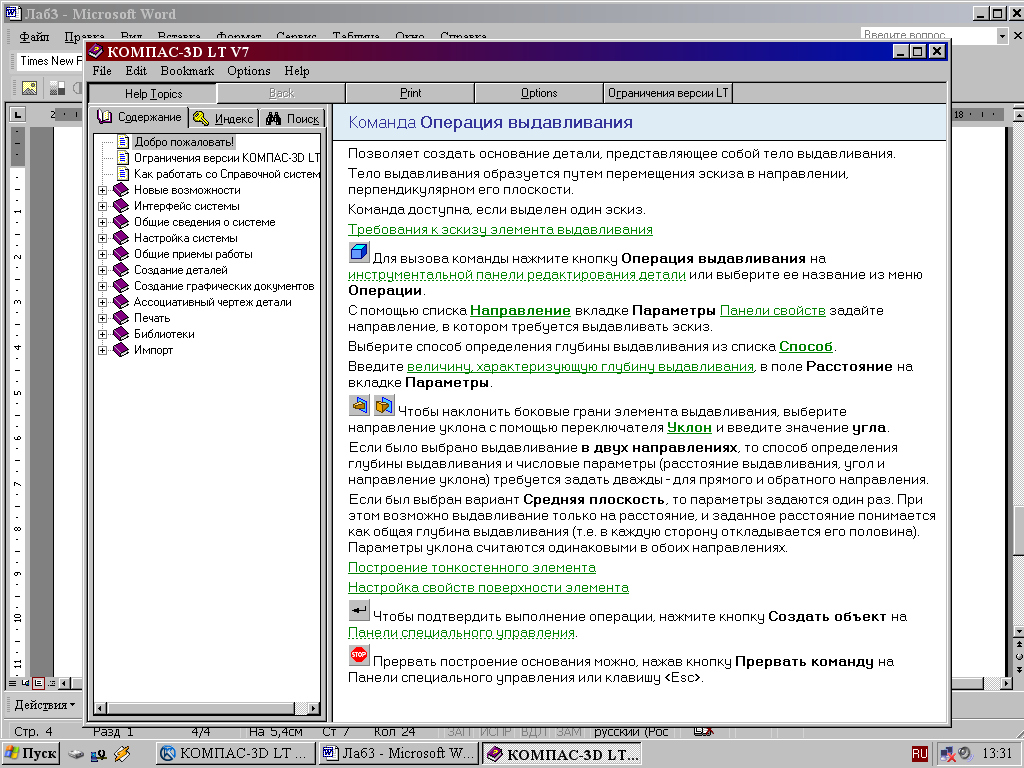

4. Для создания твердотельной модели конуса используем операцию Вращения, тело образуется вращением эскиза вокруг оси. Для вызова команды используйте кнопку Вращение.

5. Возможны два способа построения элемента вращения – Сфероид(получается сплошной элемент) и Тороид (получается тонкостенная оболочка - элемент с отверстием вдоль оси вращения).

На панели свойств команды Вращение (рис. 66) выберем Способ построения – Сфероид.

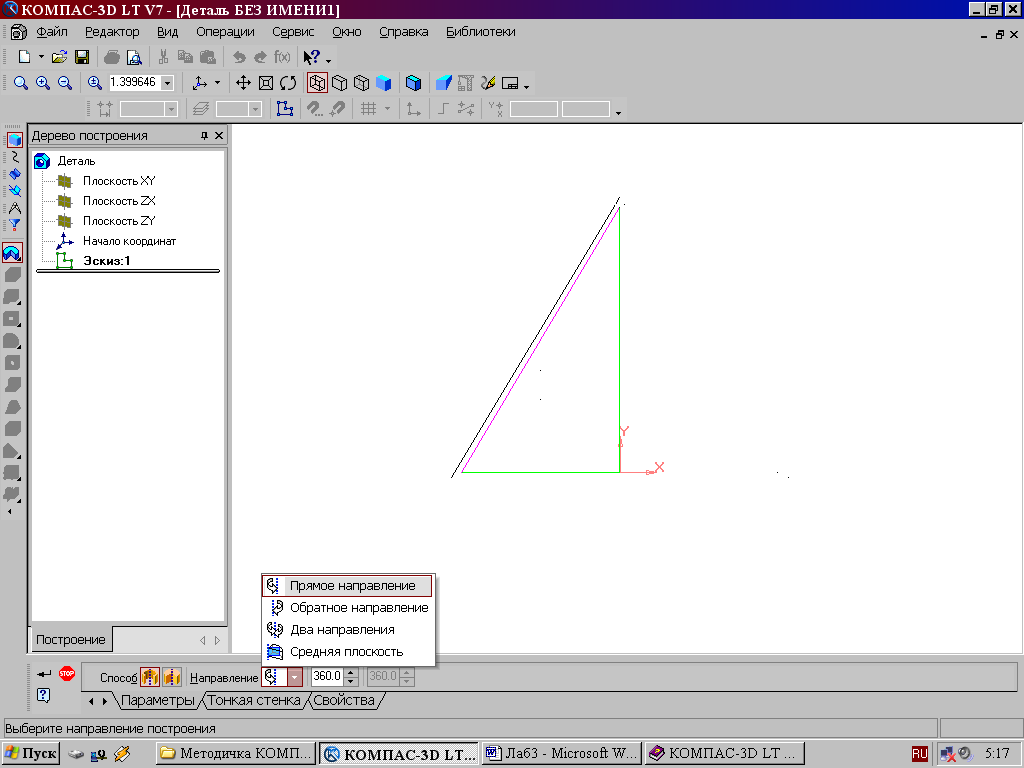

6. Выберем Прямое направление вращения из списка Направление на панели свойств (рис. 67).

Рис. 67

Кнопка Создать объект




Рис.68



8. Угол вращения 3600 задается в окне на панели свойств команды Вращение (рис. 66).

9. Чтобы подтвердить выполнение операции, нажмите кнопку Создать объект на Панели специального управления (рис. 68).

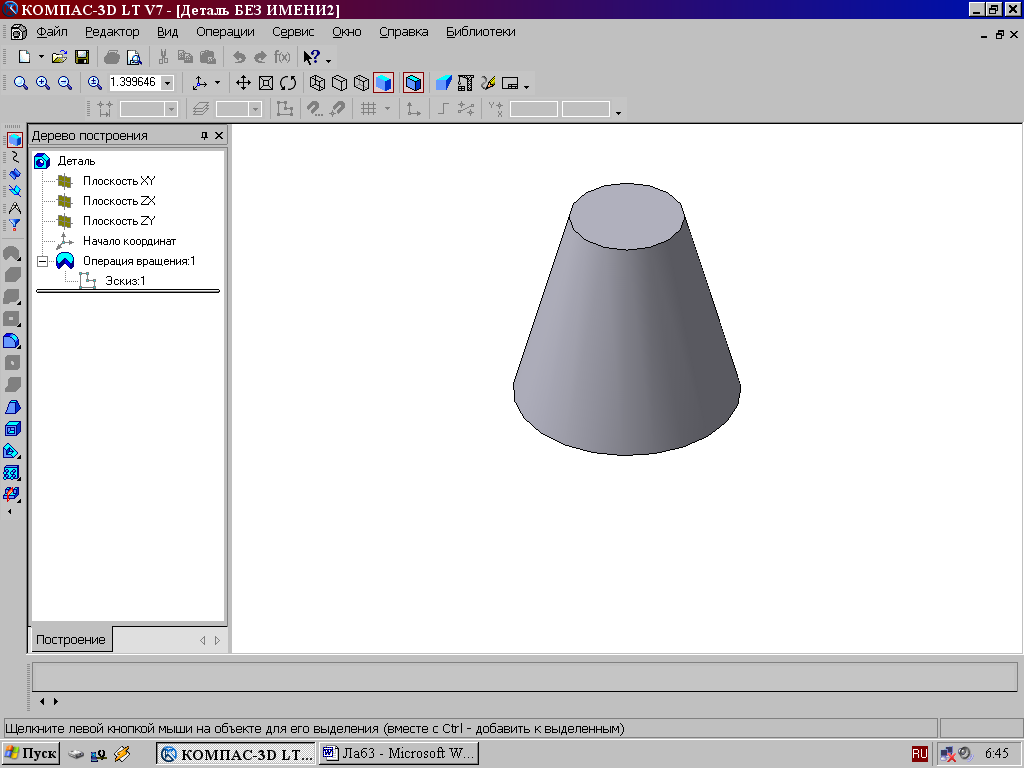

Твердотельные модели конусов показаны на рис. 69.

Рис. 69
