ОПЕРАЦИЯ ПРИКЛЕИВАНИЯ

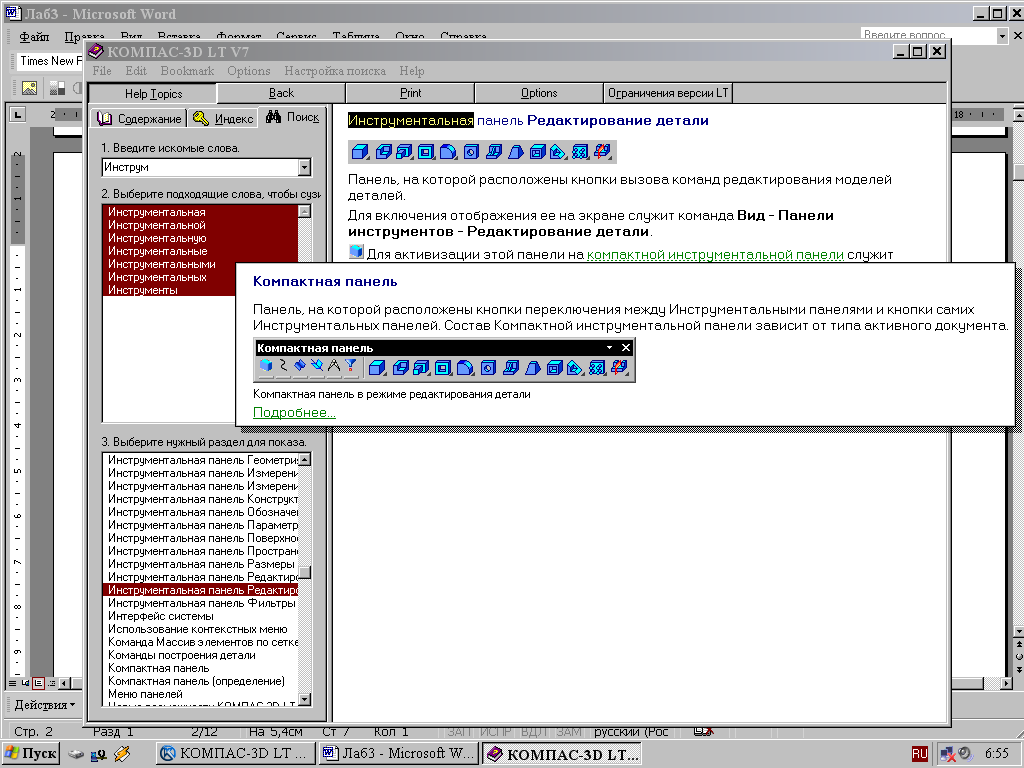

На инструментальной панели Редактирование деталирасположены кнопки вызова команд редактирования созданного основания модели (рис. 71).

Рис. 71

После создания основания детали можно приклеивать к нему или вычитать из него формообразующие элементы.

Они, как и основание, могут представлять собой элементы четырех типов:

- элементы выдавливания,

- элементы вращения,

- кинематические элементы,

- элементы по сечениям.

Приклеивание или вырезание формообразующего элемента начинается с создания его эскиза.

Перед созданием эскиза необходимо выбрать грань, на которой он будет расположен. Для указания грани подведите к ней курсор в окне модели. Когда курсор примет вид , щелкните левой клавишей мыши.

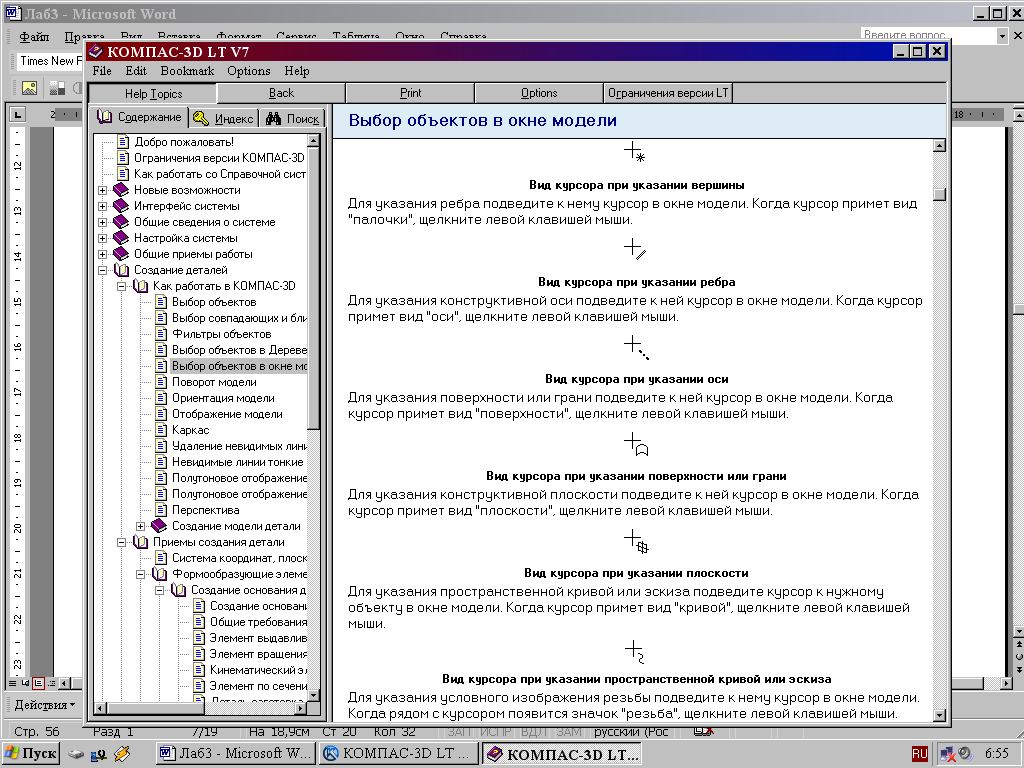

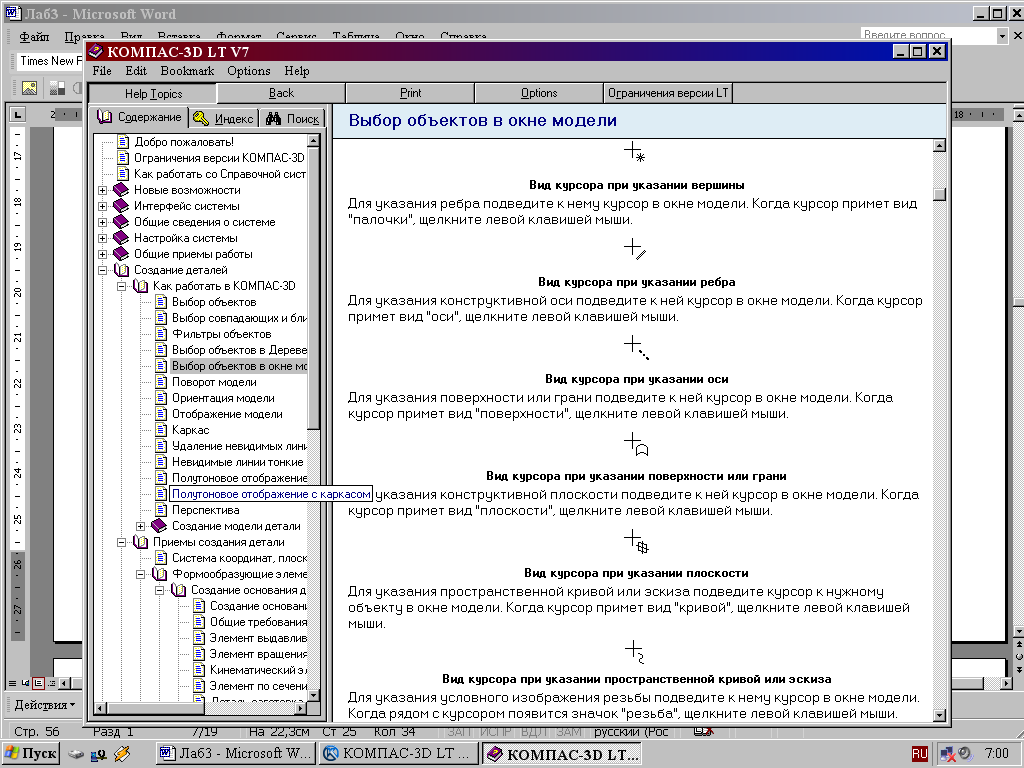

Курсор при выборе объекта на модели может принимать также следующие виды:

· Вид курсора при указании вершины ;

· Вид курсора при указании ребра ;

· Вид курсора при указании оси ;

· Вид курсора при указании конструктивной плоскости ;

· Вид курсора при указании пространственной кривой или

эскиза ;

· Вид курсора при указании условного изображения резьбы .

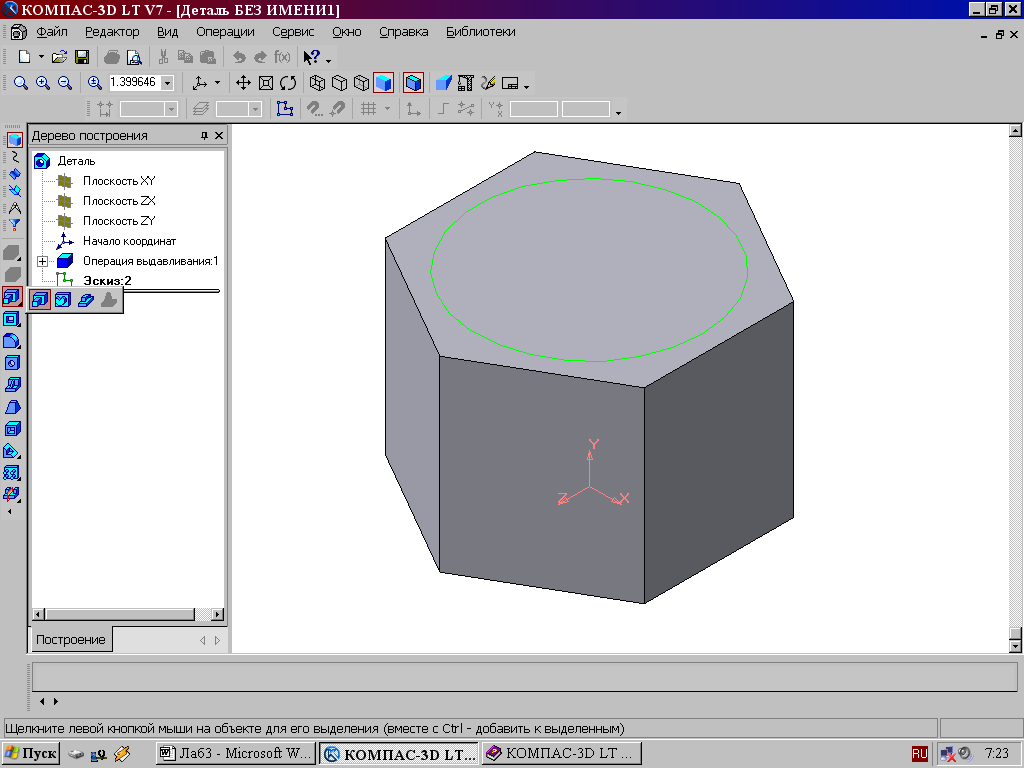

Приклеим к призме (рис. 64) цилиндр высотой 40 мм, основание которого (окружность радиусом 30 мм) лежит на верхнем основании призмы.

Чтобы активизировать кнопку Эскиз следует обязательно выбрать грань, эскиз приклеиваемого элемента строится также как основание детали.

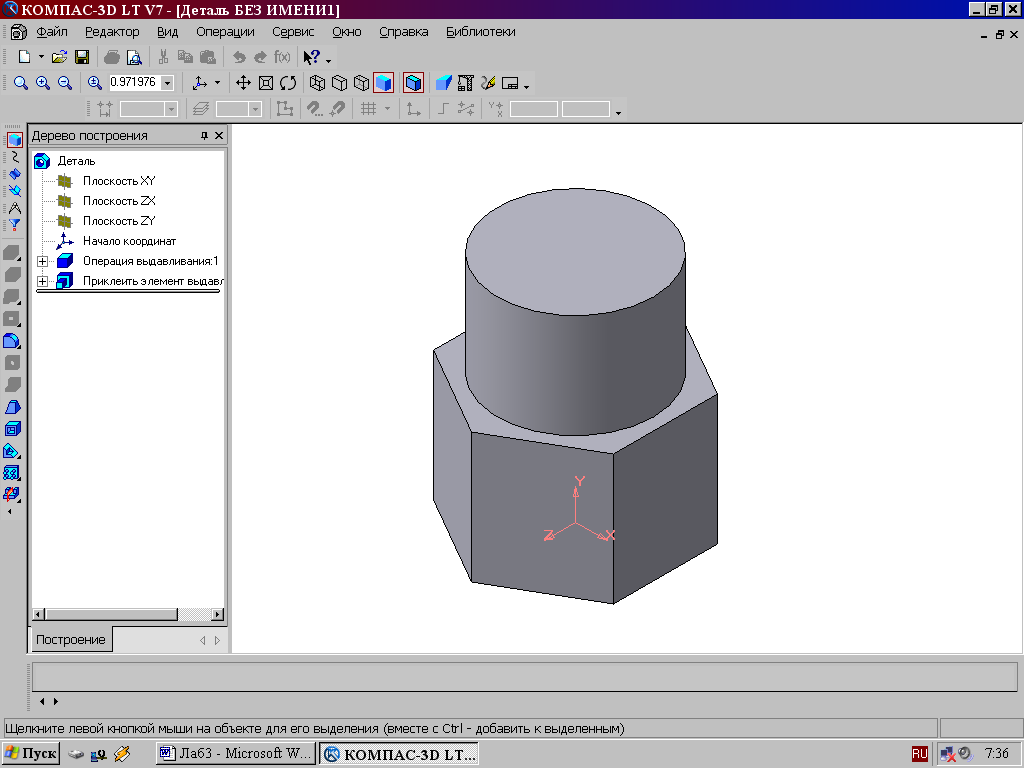

Команда Приклеить выдавливанием вызывается одноименной кнопкой , расположенной в расширенном меню Редактирование детали (рис. 71) на Компактной панели. На панели Свойств(рис. 61) в окне Расстояние укажем высоту 40 мм для приклеиваемого цилиндра. Операция приклеивания завершается нажатием на кнопку Создать объект . Полученное в результате операции приклеивания выдавливанием геометрическое тело изображено на рис. 72.

Рис. 72
