СОЗДАНИЕ АССОЦИАТАВНОГО ЧЕРТЕЖА

Создадим чертеж с тремя основными видами для построенной модели усеченного геометрического тела.

В системе КОМПАС-3D V10 имеется возможность автоматического создания ассоциативных чертежей созданных и сохраненных в памяти трехмерных деталей. Все виды такого чертежа связаны с моделью: изменения в модели приводят к изменению изображения в ассоциативном виде. Для построения таких чертежей используются кнопки Инструментальной панели Ассоциативные виды (рис. 76).

Рис. 76

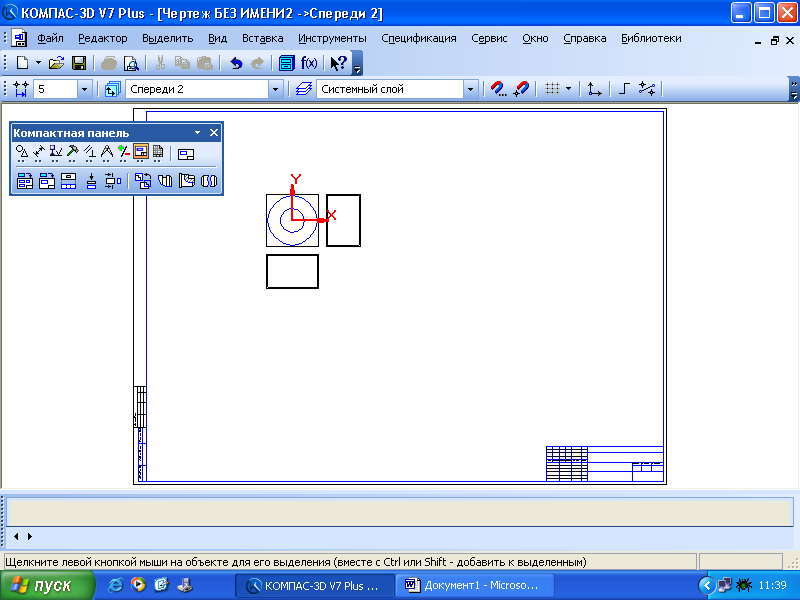

Кнопка Стандартные виды позволяет выбрать существующую (сохраненную на диске) трехмерную деталь (*.m3d) и создать в текущем документе чертеж этой модели, состоящий из одного или нескольких стандартных ассоциативных видов. После вызова команды на экране появится стандартный диалог выбора файла для открытия. Выберите деталь для создания видов и откройте файл. В окне чертежа появится фантом изображения в виде габаритных прямоугольников видов. Система предлагает по умолчанию три основных вида: спереди, сверху и слева.

Рис. 77

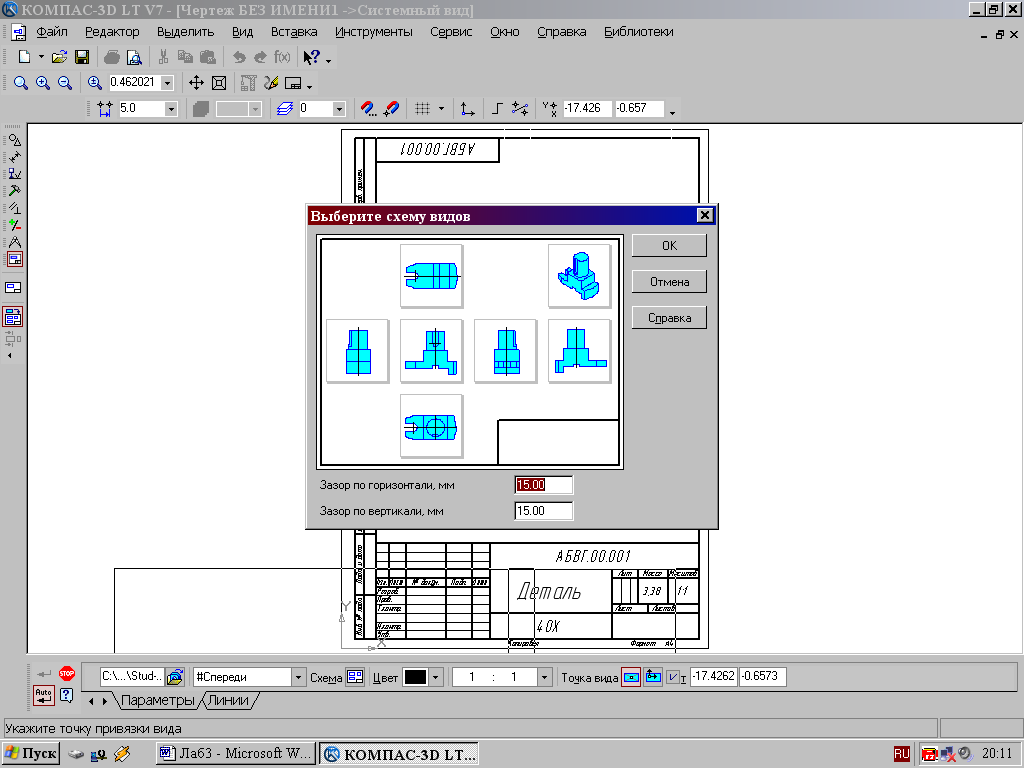

Чтобы изменить набор стандартных видов выбранной модели, используется переключатель Схема видов на Панели свойств (рис. 77). Он позволяет изменить набор стандартных видов выбранной модели с помощью окна. Выберите необходимые виды (рис. 78). Чтобы выбрать или отказаться от какого-либо вида, следует щелкнуть по изображению этого вида в окне.

Рис. 78

Проекционные виды чертежа, созданные с помощью команды Стандартные виды, находятся в проекционной связи со своим главным видом. Наличие проекционных связей между видами ограничивает их взаимное перемещение. При необходимости связь можно отключить - это дает возможность произвольного размещения видов в чертеже.

Для того чтобы отключить проекционную связь вида, следует:

- выделить вид, щелкнув левой кнопкой по габаритной рамке вокруг вида. Признаком выделения вида является наличие вокруг него подсвеченной габаритной рамки.

- поместить курсор внутрь рамки, нажмите правую кнопку мыши для вызова контекстного меню (рис. 79);

- вызвать из контекстного меню вида команду Параметры вида (рис. 80). Отключите кнопку Проекционная связь.

Рис. 79

Все виды связаны с моделью: изменения в модели приводят к изменению изображения в ассоциативном виде. При открытии чертежа, содержащего ассоциативные виды детали, система проверяет соответствие формы и размеров детали изображению, имеющемуся в видах. Если это соответствие нарушено, то виды, требующие перестроения, будут отображаться в чертеже перечеркнутыми. Появляется диалог с запросом: "Изменена модель, отображаемая в чертеже. Перестроить чертеж?". Вы можете немедленно перестроить чертеж, нажав кнопку Да диалога. Изображение детали будет перерисовано в соответствии с ее текущей конфигурацией. Нажав кнопку Нет, можно отложить перестроение. Диалог исчезнет. Вы можете перестроить чертеж в любой момент работы с ним, для этого нажмите кнопку Перестроить на панели Вид (рис. 59).

При построении видов изобразим невидимый контур отверстия, используя переключатель, управляющий отрисовкой невидимого контура и расположенный на панели Линии (рис. 80).

Рис. 80

На готовом чертеже нанести размеры, фигуру сечения заштриховать, заполнить основную надпись. Пример выполненной графической работы представлен на рис. 81.

Рис. 81
