ПОСТРОЕНИЕ СЕЧЕНИЙ И РАЗРЕЗОВ НА ЧЕРТЕЖАХ
Задание на лабораторную работу: · изучить приемы автоматизированного построения сечений и разрезов на ассоциативных чертежах деталей; Графическое задание на лабораторную работу: · по индивидуальным заданиям, приведенным на стр. 108 - 110, построить чертеж детали с применением сечений и разрезов. Домашняя работа: На чертеже формата А4 построить ступенчатый разрез детали, нанести размеры, заполнить основную надпись. Индивидуальные варианты заданий приведены на стр.112 - 118. Образец графической работы приведен на рис. 118. Формирование чертежа детали производится путем последовательного добавления необходимых проекций, разрезов и сечений. Первоначально создается произвольный вид с указанной пользователем модели, при этом задается ориентация модели, наиболее подходящая для главного вида. Далее по этому и следующим видам создаются необходимые разрезы и сечения. Главный вид (вид спереди) выбирается таким образом, чтобы он давал наиболее полное представление о формах и размерах детали. РАЗРЕЗЫ НА ЧЕРТЕЖАХ
Для представления о внутренней форме предмета на чертеже применяются линии невидимого контура. Это затрудняет чтение чертежа и может приводить к ошибкам. Применение условных изображений-разрезов упрощает чтение и построение чертежей. Разрезом называется изображение предмета, мысленно рассеченного одной или несколькими секущими плоскостями. Разрезы применяют для выявления внутренних очертаний предмета. При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, мысленно удаляется, а на плоскости проекций изображается то, что получается в секущей плоскости (фигура сечения предмета секущей плоскостью) и что расположено за ней. Таким образом на разрезе показывают то, что расположено в секущей плоскости, и то, что видимо за ней. В зависимости от положения секущей плоскости различают следующие виды разрезов: а) горизонтальные, если секущая плоскость располагается параллельно горизонтальной плоскости проекций; б) вертикальные, если секущая плоскость перпендикулярна горизонтальной плоскости проекций; в) наклонные - секущая плоскость наклонена к плоскостям проекций. Вертикальные разрезы подразделяются на: · фронтальные - секущая плоскость параллельна фронтальной плоскости проекций; · профильные - секущая плоскость параллельна профильной плоскости проекций. - простые - при одной секущей плоскости (рис. 8.1); - сложные - при двух и более секущих плоскостях (рис.8.2). Сложные разрезы применяются в случаях, когда количество элементов деталей, их форма и расположение не могут быть изображены на простом разрезе одной секущей плоскостью и это вызывает необходимость применения нескольких секущих плоскостей. Изломы секущих плоскостей на разрезе не изображаются. Стандартом предусмотрены следующие виды Сложных разрезов: ступенчатые, когда секущие плоскости располагаются параллельно (рисунок. 8.2, а) и ломаные - секущие плоскости пересекаются (рисунок 8.2, б). При построении ломаных разрезов секущие плоскости условно повертывают около линии взаимного пересечения до совмещения с плоскостью, параллельной какой-либо из основных плоскостей проекций, поэтому ломаные разрезы могут быть фронтальными, горизонтальными или профильными. Ломаные разрезы могут быть помещены и на месте других видов, например, на виде сверху при условии, что совмещенные плоскости окажутся параллельными горизонтальной плоскости проекций. При выполнении ломаного разреза, когда одна секущая плоскость поворачивается до совмещения с другой, элементы предмета, расположенные за ней, не поворачиваются: они изображаются так, как они проецируются на соответствующую плоскость проекций при условии, что разрез не выполняется.
Рис. 8.1 - Простой разрез
А) б) Рис. 8.2 - Сложные разрезы

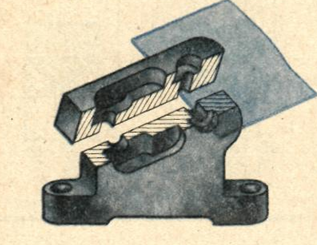

Наклонныминазываются разрезы, образованные секущими плоскостями, составляющими с горизонтальной плоскостью проекций угол, отличный от прямого. Положение секущей плоскости отмечается линией сечения со стрелками, указывающими направление взгляда. Наклонные разрезы должны строиться и располагаться в соответствии с направлением взгляда (рисунок 8.4). При необходимости допускается располагать наклонные разрезы на любом месте поля чертежа вне проекционной связи с видом, но с учетом направления взгляда, указанного стрелками на линии сечения.
Рисунок 8.4 - Наклонный разрез
На одном изображении допускается соединять часть вида и часть разреза (рисунок 8.3). Линии невидимого контура на соединяемых частях вида и разреза обычно не показываются. Рисунок. 8.3 - Соединение части вида и части разреза.
Если вид и располагаемый на его месте разрез представляют собой симметричные фигуры, то можно соединить половину вида и половину разреза, разделяя их штрихпунктирной тонкой линией, являющейся осью симметрии (рисунок 8.3,а). Часть разреза может располагаться правее или ниже оси симметрии, разделяющей часть вида с частью разреза. При соединении симметричных частей вида и разреза, если с осью симметрии совпадает проекция какой-либо линии, то вид от разреза отделяется тонкой сплошной волнистой линией, проводимой левее или правее оси симметрии (рисунок 8.3,б). При соединении на одном изображении вида и разреза, представляющих несимметричные фигуры, часть вида от части разреза отделяется тонкой сплошной волнистой линией (рисунок 8.3,в). Допускается поворот разреза до положения, соответствующего положению, принятому для предмета на главном изображении. В этом случае к надписи над разрезом должно быть добавлено слово «повернуто».
Разрез, служащий для выявления формы предмета лишь в отдельном ограниченном месте, называется местным и ограничивается на виде сплошной волнистой линией. Если местный разрез выполняется на части предмета, представляющей собой тело вращения и, следовательно, изображенной с осевой линией, то местный разрез с видом могут разделяться этой осевой линией или линией обрыва. При наличии разрезов штриховка на всех изображениях детали выполняется, как правило, в одном направлении (с правым или левым наклоном) под углом 45 ° (допускается 3045 °).
ОБОЗНАЧЕНИЕ РАЗРЕЗОВ
В случае, когда в простом разрезе секущая плоскость совпадает с плоскостью симметрии предмета, разрез не обозначается (рис. 8.1). Во всех остальных случаях разрезы обозначаются прописными буквами русского алфавита, начиная с буквы А, например А-А. Положение секущей плоскости на чертеже указывают линией сечения – утолщенной разомкнутой линией. Толщина штрихов разомкнутой линии равна от s до 1,5s, где s- толщина сплошной основной линии; длина штрихов 8...20 мм. Штрихи разомкнутой линии сечения не должны пересекать контур изображения. При сложном разрезе штрихи проводят также у перегибов линии сечения. На начальном и конечном штрихах разомкнутой линии (перпендикулярно к ним) следует ставить стрелки, указывающие направление взгляда. Эти стрелки должны находиться на расстоянии 2-3 мм от наружных концов штрихов. Наименьшая длина этих стрелок должна составлять 5 мм, а по габаритам они должны в 1,5 ... 2 раза превышать стрелки на размерных линиях. С наружной стороны каждой стрелки, указывающей направление взгляда, наносят одну и ту же прописную букву. Для обозначения разрезов и сечений в системе КОМПАС используется одна и та же кнопка Линия разреза, расположенная на странице Обозначения (рис. 107).
Рис. 107
СОЕДИНЕНИЕ ПОЛОВИНЫ ВИДА С ПОЛОВИНОЙ РАЗРЕЗА

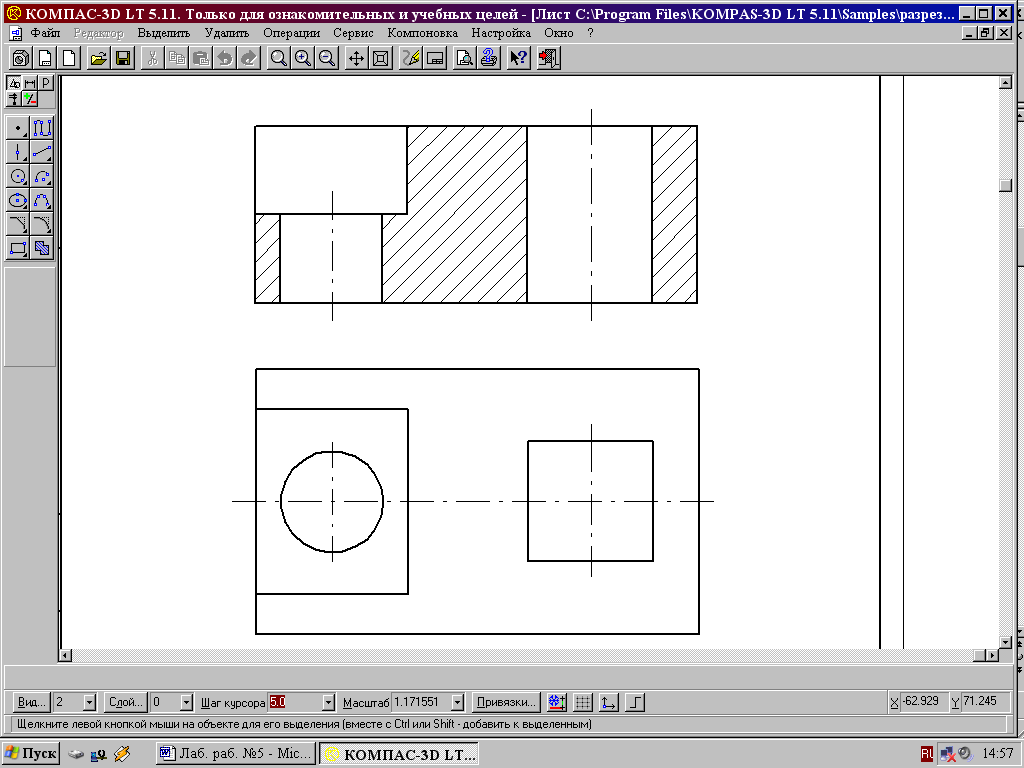

Если вид и разрез представляют собой симметричные фигуры (рис. 108), то можно соединять половину вида и половину разреза, разделяя их штрих-пунктирой тонкой линией, являющейся осью симметрии. Часть разреза обычно располагают справа от оси симметрии, разделяющей часть вида с частью разреза, или снизу от оси симметрии. Линии невидимого контура на соединяемых частях вида и разреза обычно не показываются. Если с осевой линией, разделяющий вид и разрез, совпадает проекция какой-либо линии, например, ребра гранной фигуры, то вид и разрез разделяются сплошной волнистой линией, проводимой левее оси симметрии, если ребро лежит на внутренней поверхности, или правее, если ребро наружное.
Рис. 108 ПОСТРОЕНИЕ РАЗРЕЗОВ
Построение разрезов в системе КОМПАС изучим на примере построения чертежа призмы, задание для которого изображено на рис. 109.
а) б)

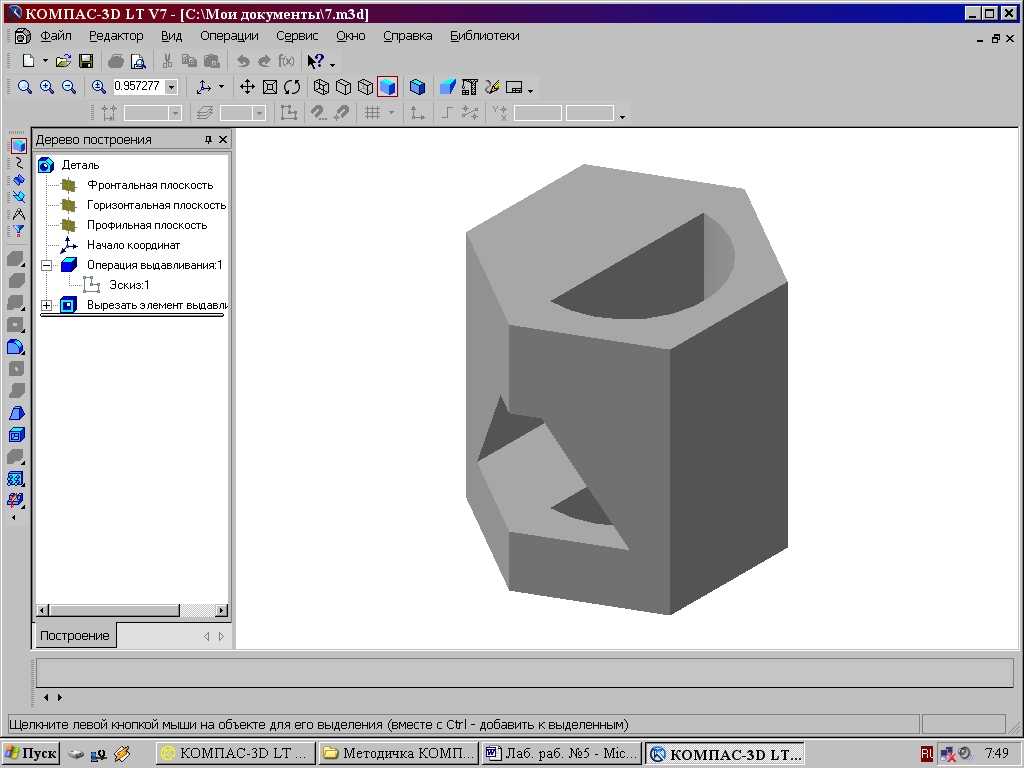

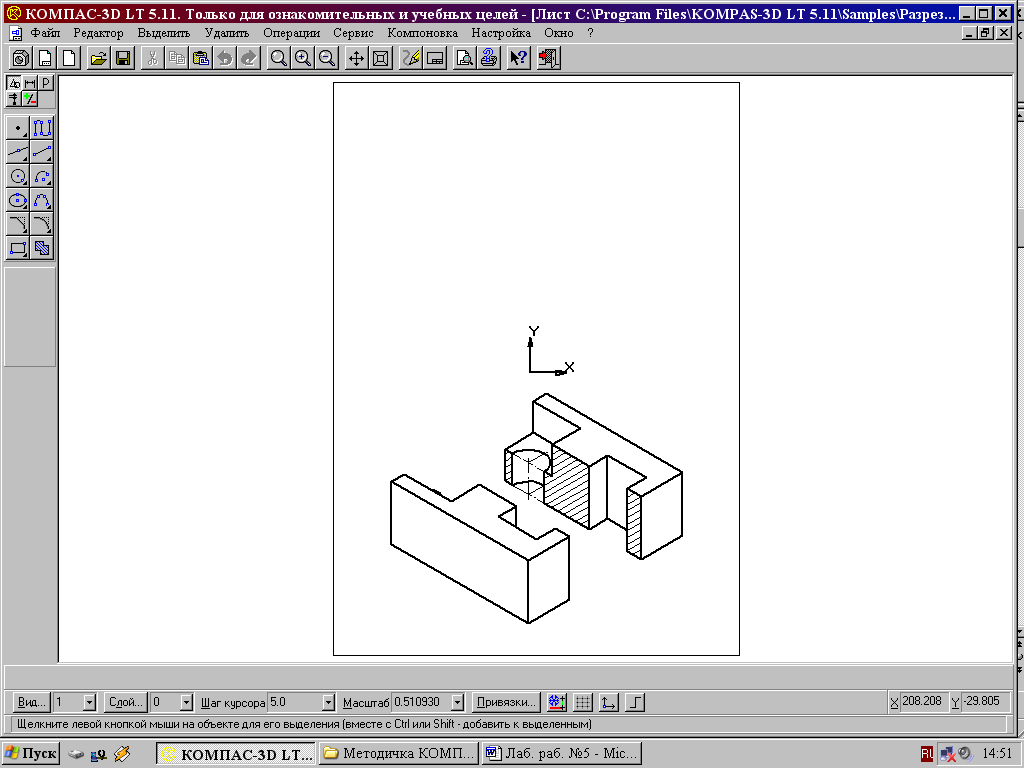

Рис.109 Последовательность построения чертежа следующая: 1. По заданным размерам построим твердотельную модель призмы (рис.109, б). Сохраним модель в памяти компьютера в файле с именем «Призма».
Рис. 110 3. Для построения профильного разреза (рис. 111) начертим линию разреза А-А на главном виде с помощью кнопки Линия разреза.
Рис. 111 Направление взгляда и текст обозначения можно выбрать на панели управления командой внизу экрана (рис. 112). Завершается построение линии разреза нажатием на кнопку Создать объект.
Рис. 112 4. На панели Ассоциативные виды (рис. 113) выберем кнопку Линия разреза, затем появившейся на экране ловушкой укажем линию разреза. Если все сделано верно (линия разреза должна быть обязательно построена в активном виде), то линия разреза окрасится в красный цвет. После указания линии разреза А-А на экране появится фантом изображения в виде габаритного прямоугольника.
Рис. 113
С помощью переключателя Разрез/сечение на Панели свойств выбирается тип изображения – Разрез (рис. 114) и масштаб отображаемого разреза.
Рис. 114 Профильный разрез построится автоматически в проекционной связи и со стандартным обозначением. При необходимости проекционную связь можно отключать переключателем Проекционная связь (рис. 114). Для настройки параметров штриховки, которая будет использована в создаваемом разрезе (сечении) используется элементы управления на вкладке Штриховка.

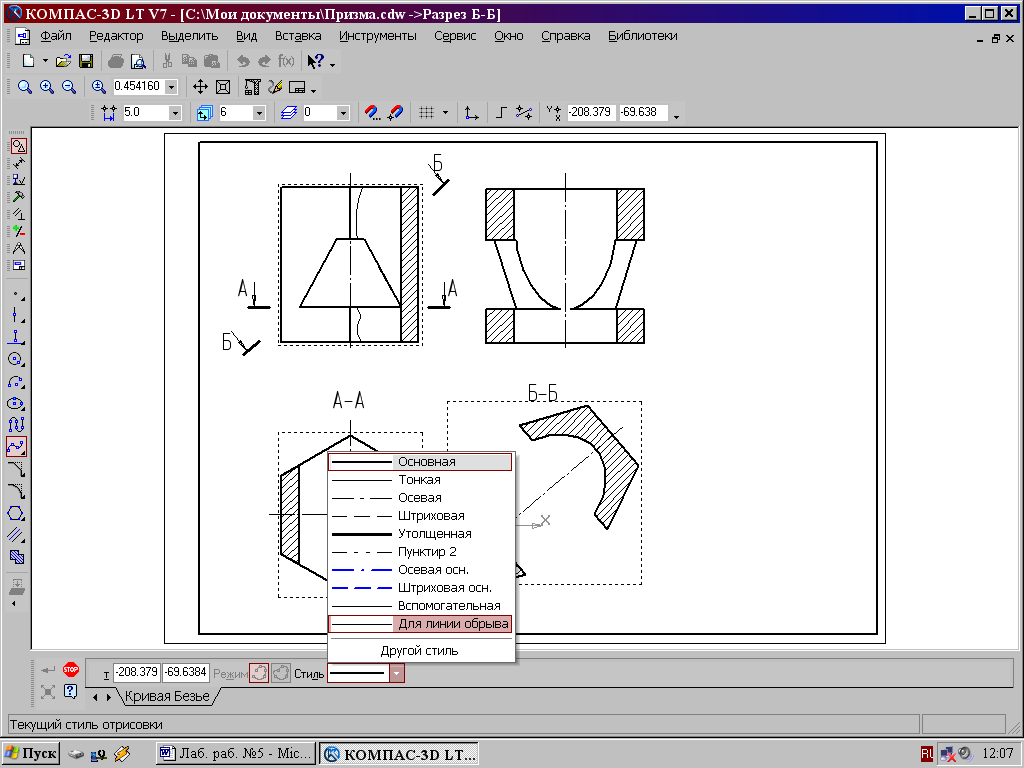

Рис. 115 Если выбранная секущая плоскость при построении разреза совпадает с плоскостью симметрии детали, то в соответствии со стандартом такой разрез не обозначается. Но если просто стереть обозначение разреза, то из-за того, что вид и разрез в памяти компьютера связаны между собой, то сотрется и весь разрез. Поэтому для того, чтобы удалить обозначение, вначале следует разрушить связь вида и разреза. Для этого щелчком левой кнопки мыши выделяется разрез, а затем щелчком правой кнопки мыши вызывается контекстное меню, из которого выбирается пункт Разрушить вид (рис. 95). Теперь обозначение разреза можно удалить. 5. Для построения горизонтального разреза проведем через нижнюю плоскость отверстия на виде спереди линию разреза Б-Б. Предварительно обязательно двумя щелчками левой кнопки мыши вид спереди следует сделать текущим. Затем строится горизонтальный разрез (рис. 115). 6. При построении фронтального разреза совместим часть вида и часть разреза, т. к. это симметричные фигуры. На линию разделяющую вид и разрез проецируется наружное ребро призмы, поэтому разграничим вид и разрез сплошной тонкой волнистой линией, проводимой правее оси симметрии, т.к. ребро наружное. Для построения волнистой линии используется кнопка Кривая Безье, расположенной на панели Геометрия, вычерчиваемая стилем Для линии обрыва (рис. 116). Последовательно указывайте точки, через которые должна пройти кривая Безье. Закончить выполнение команды следует нажатием на кнопку Создать объект.
Рис. 116
ПОСТРОЕНИЕ СЕЧЕНИЙ
Сечением называется изображения предмета, которые получаются при мысленном рассечении предмета плоскостью. На сечении показывают только то, что расположено в секущей плоскости. Положение секущей плоскости, с помощью которой образуется сечение, на чертеже указывают линией сечения, так же как для разрезов. Сечения в зависимости от расположения их на чертежах разделяются на вынесенные и наложенные. Вынесенные сечения располагаются чаще всего на свободном поле чертежа и обводятся основной линией. Наложенные сечения располагают непосредственно на изображении предмета и обводят тонкими линиями (рис. 117).
Рис. 117
Рассмотрим последовательность построения чертежа призмы с вынесенным наклонным сечением В-В (рис. 115). 1. Сделаем вид спереди активным двойным щелчком левой кнопкой мыши по виду и начертим линию разреза с помощью кнопки Линия разреза. Выберем текст надписи В-В. 2. С помощью кнопки Линия разреза, расположенной на панели Ассоциативные виды (рис. 114), появившейся ловушкой укажем линию секущей плоскости В-В. С помощью переключателя Разрез/сечение на Панели свойствследует выбрать тип изображения – Сечение (рис. 114), масштаб отображаемого сечения выбирается из окна Масштаб. Построенное сечение располагается в проекционной связи, что ограничивает его перемещение по чертежу, но проекционную связь можно отключать с помощью кнопки Проекционная связь. На готовом чертеже следует прочертить осевые линии и, при необходимости, проставить размеры.
ВАРИАНТЫ ИНДИВИДУАЛЬНЫХ ГРАФИЧЕСКИХ ЗАДАНИЙ К ЛАБОРАТОРНОЙ РАБОТЕ №5
В соответствии с индивидуальными заданиями на формате А3 построить чертеж призмы со сквозными отверстиями с применением сечений и разрезов. Положение наклонной секущей плоскости для выполнения сечения задается преподавателем. Образец графической работы приведен на рис. 118.
ИНДИВИДУАЛЬНЫЕ ЗАДАНИЯ К ДОМАШНЕЙ РАБОТЕ
На чертеже формата А4 построить два вида деталей, выполнив ступенчатый разрез. Нанести размеры. Образец выполненной работы приведен на рис. 118. При задании сложных разрезов используют кнопку на панели Специального управления. Она становится доступной после включения кнопки Линия разреза меню Обозначения.

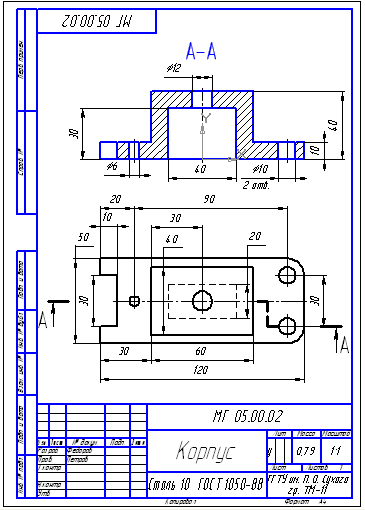

Рис. 118
