ПРИКЛАДНЫЕ БИБЛИОТЕКИ СИСТЕМЫ КОМПАС

Цель лабораторной работы:

· освоить приемы автоматизированного построения чертежей резьбовых соединений с применением Конструкторской библиотеки.

· освоить способы автоматизированного построения чертежей деталей с применением библиотеки КОМПАС Shaft 2D.

Графическое задание:

· на формате А4 построить чертеж болтового соединения, индивидуальные задания приведены на стр. 130 - 135. Образец работы изображен на рис. 128 и 129.

· начертить спецификацию к чертежу болтового соединения;

· по индивидуальным заданиям, приведенным на стр. 142 - 145 построить и сохранить в памяти компьютера чертежи вала и втулки и их твердотельные модели.

Существует огромное количество деталей и узлов, подобных по форме и отличающихся лишь своими параметрами - размерами. Для упрощения и ускорения разработки чертежей, содержащих типовые и стандартизованные детали (крепеж, пружины, подшипники, резьбовые отверстия, канавки, электрические схемы, строительные конструкции и т.п.) очень удобно применять готовые библиотеки.

Библиотека - это программный модуль, приложение, созданное для расширения стандартных возможностей системы КОМПАС-3D. Библиотека представляет собой ориентированную на конкретную задачу подсистему автоматизированного проектирования, которая после выполнения проектных расчетов формирует готовые конструкторские документы или их комплекты.

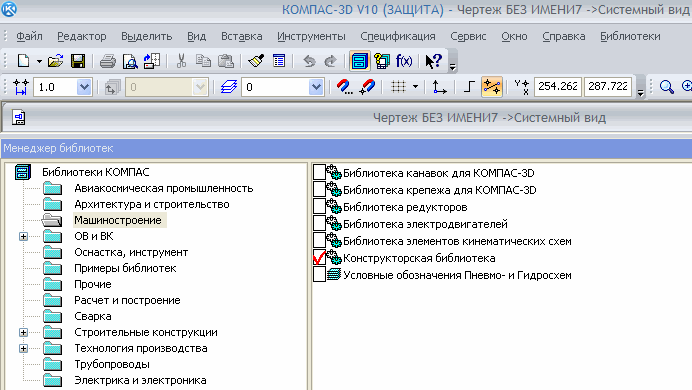

Рис. 119

Типичными примерами приложений являются библиотеки для автоматического построения изображений часто встречающихся геометрических фигур, гладких и резьбовых отверстий, библиотеки стандартных машиностроительных элементов и крепежа, значительно ускоряющие проектирование сборочных моделей и оформление сборочных чертежей.

В КОМПАС-3D существует специальная система для работы с библиотеками - Менеджер библиотек.

ПОДКЛЮЧЕНИЕ БИБЛИОТЕК

Для подключения библиотеки к КОМПАС-3D выполните следующие действия:

- нажмите на кнопку Менеджер библиотек (рис. 119). На экране появится окно Менеджера библиотек, в левой части которого отображается список разделов Менеджера библиотек. Для того чтобы посмотреть содержимое раздела следует щелкнуть по его названию, в правой части окна отобразится структура раздела;

- выберете нужную библиотеку и два раза щелкните мышью по названию библиотеки. В прямоугольном поле рядом с названием библиотеки появляется красная "галочка" - признак того, что библиотека подключена. Если в разделе имеются подключенные библиотеки, то его пиктограмма отображается серым цветом, если нет - голубым.

На рис. 119 в левой части окна показаны библиотеки системы КОМПАС, в правой части – содержимое библиотеки Машиностроение.
