НА СТАНКАХ ТОКАРНОЙ ГРУППЫ
Кафедра «Технология металлов и материаловедение» МЕХАНИЧЕСКАЯ ОБРАБОТКА ДЕТАЛЕЙ НА МЕТАЛЛОРЕЖУЩИХ СТАНКАХ
Методические указания к лабораторным работам по дисциплине «Технология конструкционных материалов» для студентов машиностроительных специальностей
Тверь 2004 Изложены основные понятия классификации движений в металлорежущих станках. Даны определения схемы обработки резанием, основных составляющих режима резания на примере станков токарной и фрезерной группы. Кратко описаны характеристики процессов точения и фрезерования. Предназначены для студентов специальностей 120100-Технология машиностроения; 210200-Автоматизация технологических процессов и производств (в машиностроении); 170900-Подъемно-транспортные, строительные дорожные машины и оборудование; 170500-Машины и аппараты химических производств; 170600-Машины и аппараты пищевых производств. Обсуждены и рекомендованы к печати на заседании кафедры (протокол № 6 от 26 февраля 2004 г.). Составитель: Барчуков Д.А. ÓТверской государственный технический университет, 2004 ЛАБОРАТОРНАЯ РАБОТА №1
МЕХАНИЧЕСКАЯ ОБРАБОТКА ДЕТАЛЕЙ НА СТАНКАХ ТОКАРНОЙ ГРУППЫ
Цель работы: получить представление об основных типах металлорежущего оборудования на примере станков токарной группы. Ознакомиться с главным и вспомогательными движениями заготовки и инструмента на каждом из представленных станков и с выполняемыми на них основными операциями механической обработки.
Cодержание работы:1.Ознакомиться с основными типами металлорежущих станков токарной группы, представленных в лаборатории. 2. Изучить способы закрепления заготовки, главное и вспомогательные движения заготовки и (или) инструмента на металлорежущем оборудовании. 3. Изучить основные операции, выполняемые на станках токарной группы. 4. Выполнить механическую обработку заданной детали.
1. Классификация движений в металлорежущих станках. Схемы обработки резанием
Обработка металлов резанием — это процесс срезания режущим инструментом с поверхности заготовки слоя металла для получения требуемой геометрической формы, точности размеров и шероховатости поверхностей детали. Для осуществления процесса резания необходимо наличие относительных движений между заготовкой и режущим инструментом. Каждый станок имеет рабочие органы (шпиндели, суппорты, столы и др.), которым сообщаются движения, определяемые назначением станка и характером выполняемых видов обработки. Движения рабочих органов станков подразделяют на движения резания, установочные и вспомогательные (рис.1).

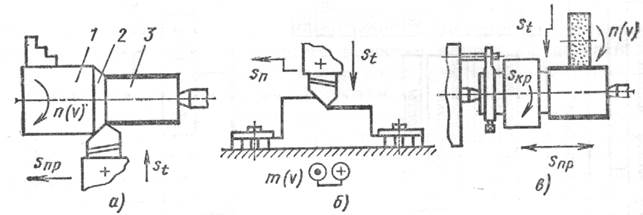

Рис.1. Схемы обработки резанием: а – точение; б – строгание; в – шлифование (V – главное движение; Sп, Sпр, Sкр – движения подачи; St – установочное движение). Движения, при которых с обрабатываемой заготовки срезается слой металла и изменяется состояние обработанной поверхности, называют движениями резания. К ним относят главное движение и движение подачи. Движение, определяющее скорость отделения стружки, принимают за главное движение — скорость резания. Движение, обеспечивающее непрерывность врезания режущего лезвия инструмента в новые слои материала, принимают за движение подачи. Главное движение V и движение подачи S могут быть непрерывными или прерывистыми, а по-своему характеру - вращательными, поступательными, возвратно-поступательными и т. д. При обработке резанием главное движение имеет заготовка (точение) или инструмент (фрезерование); движение подачи имеет инструмент (точение) или заготовка (фрезерование). Движения рабочих органов станка, обеспечивающие такое положение инструмента относительно заготовки, при котором с неё срезается определенный слой материала, называют установочными движениями. На схемах обработки их обозначают St. Движения рабочих органов станка, которые не имеют непосредственного отношения к процессу резания и служат для транспортировки и закрепления заготовки или инструмента, быстрых перемещений рабочих органов, переключения скоростей резания и подачи и т. п., называют вспомогательными движениями. Под схемой обработки понимают условное изображение обрабатываемой заготовки, ее установки и закрепления на станке с указанием положения режущего инструмента относительно заготовки и движений резания. Инструмент показывают в положении, соответствующем окончанию обработки поверхности заготовки. Обработанную поверхность на оригинале схемы выделяют другим цветом, на светокопиях — утолщенными линиями. В процессе обработки на заготовке различают (рис.1, а): обрабатываемую поверхность 1, с которой срезается слой материала; обработанную поверхность3, с которой срезан слой материала в виде стружки; поверхность резания 2, образованную главным режущей кромкой инструмента и являющуюся переходной между обрабатываемой и обработанной поверхностями.
