Анализ уравновешенности 8-цилиндрового V-образного

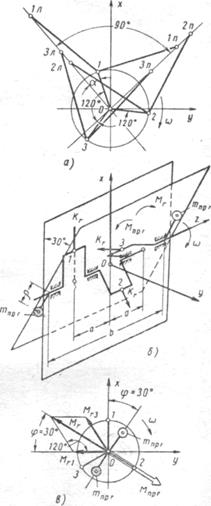

двигателя с углом развала цилиндров 90° (ЗМЗ-53, ЗИЛ-130, ЯМЗ-238) Коленчатый вал несимметричный (рисунок). Колена вала расположены в двух в двух взаимно перпендикулярных плоскостях. Чередование вспышек равномерное. Данный двигатель можно рассматривать состоящим из четырех 2-цилиндровых V-образных двигателей. Центробежные силы и равнодействующие сил инерции первого порядка взаимно уравновешиваются, т.е. С целью разгрузки коренных подшипников и снижения изгибающих напряжений в элементах коленчатого вала указанные силы частично уравновешиваются в каждом отсеке. Обозначим неуравновешенную часть этих сил символом К (см. рисунок). Вследствие несимметричности вала эти силы создают продольный момент. Пара сил К первого и четвертого кривошипов создает момент , действующий плоскости первого и четвертого колен. Пара сил К второго и третьего кривошипов создает момент , действующий плоскости второго и третьего колен. Результирующий момент представляет собой геометрическую сумму векторов М1,4 и М2,3: 3,162aK.
Плоскость действия результирующего момента определяется углом φ, который она составляет с плоскостью первого колена: , откуда ψ=18°26́́́́. Этот момент может быть уравновешен установкой двух противовесов на концах коленчатого вала в плоскости действия момента. Масса каждого противовеса определится из условия равенства моментов . Равнодействующие сил инерции второго порядка для каждого отсека в соответствии с расположением колен: для первого колена ; для второго колена ; для третьего колена ; для четвертого колена . Все эти силы параллельные силы лежат в горизонтальной плоскости, проходящей через ось коленчатого вала, равны по величине, но попарно противоположны. Следовательно, их равнодействующая и результирующий продольный момент равны нулю.
