ПРОИЗВОДСТВО ЧУГУНА

Основной сектор черной металлургии - выплавка передельного чугуна в доменной печи. Для работы доменной печи необходимы большие количества руды, топлива (каменного угля), известняка и воды (для охлаждения). Железная руда и топливо в наши дни могут быть доставлены в любую точку мира. Поэтому, например, в Японии чугун может выплавляться из руды, добытой в Австралии, и на угле из Западной Виргинии (США).

Доменная печь. При достаточно высокой температуре оксид железа реагирует с моноксидом углерода (CO), давая диоксид углерода (CO2) и металлическое железо. Доменная (шахтная) печь устроена так, чтобы реакция могла протекать непрерывно. На практике сверху вниз по шахте печи непрерывно продвигаются углерод и оксид железа, а навстречу им снизу движется воздух. Углерод в виде кокса играет двоякую роль: при сгорании он нагревает печь и образует газ CO, который восстанавливает оксид железа до металла. В верхней части печи из нее отводится диоксид углерода, а в нижней - выпускается жидкий металл. Обычно печь работает непрерывно до ее остановки для ремонта внутренней кирпичной кладки (футеровки). Основные реакции, протекающие в доменной печи, можно представить простыми уравнениями. Когда вдуваемый воздух приходит в контакт с коксом, последний горит:

образуя газообразный моноксид углерода. Этот газ является основным восстановительным агентом для оксида железа. Восстановление протекает в три стадии

Когда температура опускающейся смеси руды с коксом достигает 600-700° С. В результате образуется твердое, но пористое губчатое железо, которое затем плавится в нижней, более горячей части доменной печи (горне). Если бы доменную печь можно было загружать чистыми оксидом железа и углеродом и продувать чистым кислородом, то термохимия доменной печи сводилась бы к написанным выше простым уравнениям. На самом же деле во вдуваемом воздухе больше азота, чем кислорода, а руда может содержатьсвыше 50% безрудных минералов (пустой породы), в основном силикатов. Азот проходит через печь, не вступая в реакцию, но с силикатами дело сложнее. Чтобы можно было отделить силикаты от железа и вывести из печи, они должны быть жидкими. Силикаты, содержащиеся в железной руде, образуют расплавленный шлак при взаимодействии с известью CaO. Для этого в печь вместе с рудой загружают в нужной пропорции известняк CaCO3. Известняк, или "флюс", разлагается в верхней части печи соответственно реакции

образуя известь, необходимую для перевода силикатных примесей железной руды в жидкий шлак. Доменная печь дает почти столько же шлака, сколько и чугуна. Затвердевая, шлак превращается в темный стекловидный материал, который в прошлом накапливался в больших шлаковых отвалах возле передельных металлургических заводов. В наши дни шлак идет на изготовление заполнителя для бетона, железнодорожного балласта, шлаковаты и противоюзового покрытия автомобильных дорог. Из сказанного выше вытекают основные требования к конструкции доменной печи. Она должна обеспечивать непрерывную загрузку топливом, рудой и флюсом сверху, непрерывную подачу воздуха и периодический отвод жидких продуктов снизу. Печь должна быть достаточно высокой, чтобы успевали протекать необходимые химические реакции. Воздух вдувается в печь через фурмы, расположенные в ее нижней части, и поднимается сквозь шихту вверх. Восстановленное губчатое железо и шлак плавятся на уровне "заплечиков", в самой широкой части печи, а жидкость накапливается в горне, ниже фурм. В горне периодически пробивают заделанные глиной летку для выпуска металла и (несколько выше) шлаковую летку.

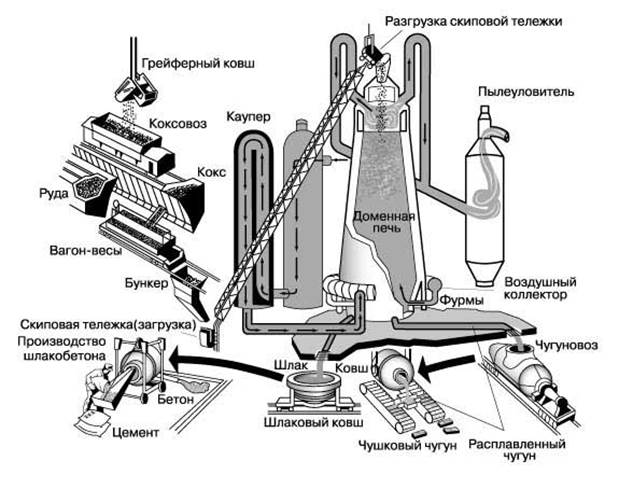

РАБОТА ДОМЕННОЙ ПЕЧИ. Дозируемые количества кокса, руды и известняка транспортируются в скиповых тележках на верх печи, где они разгружаются. В нижнюю часть печи непрерывно вдувается нагретый воздух. Шихта нагревается и медленно опускается в шахте печи. Кокс, превращаясь в газообразный моноксид углерода, отбирает кислород у руды (которая представляет собой оксид железа), в результате чего образуется пористое металлическое железо. Опустившись примерно на 2/3 высоты, металл плавится и стекает вниз. Известняк, вступая в реакцию с примесями в железе, образует расплавленный шлак - стеклоподобную жидкость, которая скапливается на поверхности расплавленного железа. Моноксид углерода, остающийся после неполного сгорания кокса, отводится по газоходу из верхней части печи, очищается от пыли и подается в воздухонагреватель (каупер), где сжигается для нагревания воздушного дутья. После вскрытия летки расплавленный чугун заливается в чугуновозы, из которых он может разливаться по изложницам для затвердевания в виде чушек или заливаться в кислородный конвертер с металлоломом и флюсом для передела в сталь.Расплавленный шлак выводится через шлаковую летку, а после затвердевания дробится, образуя материал для бетона и теплоизоляционных плит.

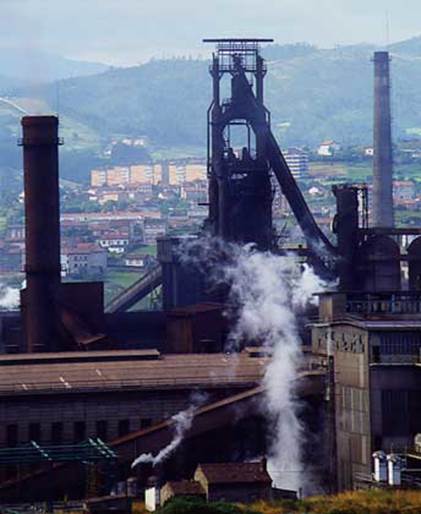

Восстановление оксида железа до губчатого железа и разложение известнякового флюса происходят в шахте - основной части доменной печи - в процессе медленного оседания шихты. Шихта начинает разогреваться в колошнике - верхнем конце шахты. Диоксид углерода и азот непрерывно отводятся по широкому газоходу из колошника. Поскольку при нормальной работе доменной печи давление газов в колошнике выше атмосферного, верхний конец печи нельзя просто открывать для загрузки, иначе упадет давление газов и из печи будут выдуваться наружу тонкоизмельченные компоненты шихты. Для предотвращения этого предусмотрен двухконусный шлюзовой засыпной аппарат. Нижний конус поднимают так, чтобы он газоплотно закрывал загрузочное отверстие, а затем опускают верхний для загрузки. После этого снова поднимают верхний конус, герметизируя вход в печь, и, опустив нижний, пропускают порцию шихты (колошу) в колошник. Современная доменная печь представляет собой крупное сооружение. Высота печи, производящей 1000 т чугуна в сутки, составляет около 30 м, а диаметр на уровне заплечиков - около 8 м. Печь устанавливается на бетонном фундаменте, на котором в стальном кожухе выводится кладка из огнеупорного кирпича. Нижняя часть этой конструкции охлаждается водой. Сколь ни внушительны размеры доменной печи, сама она - лишь малая часть чугуноплавильного завода. Для ее нормальной работы нужны еще отделение шихтовых материалов, грузоподъемные устройства для загрузки печи, насосы для подачи воздуха (дутья) и воздухонагреватели (кауперы), шлаковозы и литейный цех или приемная система для расплавленного металла. Для загрузки доменных печей иногда применяются ленточные конвейеры, но чаще руда, топливо и флюс подаются скиповыми подъемниками - небольшими сосудами (скипами), движущимися на колесах по наклонным рельсам от нижних засыпных бункеров до верхней загрузочной площадки, где они автоматически опрокидываются, разгружаясь в приемную воронку засыпного аппарата.
