Таблица 9.2

Таблица 6.3

Таблица 6.2

Таблица 6.1

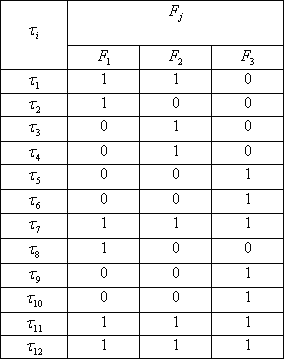

Связи между свойствами поверхностей деталей и операторами(технологическими переходами)



В этой, а также последующих таблицах данной лекции логическая единица обозначает наличие связи, а нуль – отсутствие таковой.

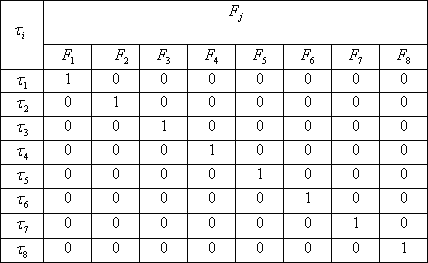

Связи между совокупностями свойств деталей и операторами (технологическими переходами)





Сетевые модели



Сетевая модель описывает множество структур технологического процесса, отличающихся количеством и (или) составом элементов структуры при неизменном отношении порядка.

Структура элементов сетевой модели описывается ориентированным графом, не имеющим ориентированных циклов. В модели может содержаться несколько вариантов проектируемого технологического процесса, однако во всех вариантах порядок элементов одинаков.

Пример. Сетевая модель технологического проектирования маршрута обработки детали «Зубчатое колесо», эскиз которой представлен на рис.6.3.





На рис.6.4. показан граф взаимосвязи операторов (технологических операций) по возможной последовательности их выполнения.



Рис.6.4. Граф взаимосвязи операторов (технологических операций) по возможной

последовательности их выполнения

Приведенный на рис.6.4 граф легко представляется в виде матрицы этого графа (здесь не приводится), которая в свою очередь может быть без труда описана в виде массива информации. А массивы являются неизменными атрибутами любого языка программирования.

Кроме данного графа сетевая модель включает в себя таблицу связей свойств поверхностей детали и операторов технологического процесса (в этом примере – технологических операций) – табл.6.3.

Связи между свойствами поверхностей детали и операторами технологического процесса



Перестановочные модели



Перестановочная модель описывает множество структур технологического процесса, отличающихся количеством и (или) составом элементов структуры при изменении отношения порядка.

Отношения порядка в этих моделях задаются с помощью графа, содержащего ориентированные циклы.

Пример. Расцеховка при изготовлении изделия (рис.6.5).

На рис.6.5 через P1, P2,…, P8 обозначены цеха: P1 – литейный; P2 – кузнечный; P3 – механический; P4 – термический; P5 – механосборочный; P6 - общей сборки; P7 – испытательный; P8 – упаковочный.

Сетевые и перестановочные модели используют для получения типовых, групповых и индивидуальных технологических процессов. Наличие в них вариантов позволяет производить оптимизацию технологических процессов.

Характерным примерами функциональных моделей являются математические модели, используемые при расчете и оптимизации режимов резания.



Лекция 8. Типовые решения в САПР технологических процессов



Главные особенности проектирования технологических процессов:

Многовариантность проектных решений.

Слабая формализация многих проектных задач.

Действительно, при проектировании технологических процессов круг задач формального расчетного характера, которые легко реализуются на ЭВМ, крайне ограничен. Среди них можно выделить следующие задачи:

- расчет припусков и межпереходных размеров;



- расчет режимов резания;

- нормирование технологического процесса.

По причине слабой формализации процесса технологического проектирования при решении задач нерасчетного характера (выбор заготовки, разработка маршрута обработки детали, выбор станков, инструментов и т.д.) решения принимают в результате выбора из известных типовых решений. Т.е. типовые решенияэто основа формализации для решения задач неформального характера при проектировании технологических процессов с помощью ЭВМ.

Процесс выбора решений при этом заключается в следующем: каким – либо образом описывается весь набор типовых решений, а также условий, при которых может быть применено каждое из них. Эти данные описываются заранее в виде базы данных и заранее же вводятся в ЭВМ. При разработке технологического процесса в ЭВМ вводятся некоторые исходные данные по детали. После этого проверяется соответствие исходных данных условиям применимости типовых решений. При выполнении всех условий комплекса условий применимости принимается соответствующее типовое решение.



В данном алгоритме заложен принцип предпочтительности применения станков малых размеров. Например, при выбирается станок модели 5А702Г, хотя подходит и станок модели 5717С.



Виды типовых решений



Типовые решения являются основой технологического проектирования при использовании ЭВМ. По уровню решаемых задач типовые решения подразделяют на две группы: локальные типовые решения (ЛТР) и полные типовые решения (ПТР).

Локальные типовые решения относятся к частным технологическим задачам, определяющим лишь некоторую часть (элемент) проектируемого технологического процесса. Например, назначение станка на выполнение операции зубошевингования (см. выше). Типовые решения в данном случае (модели станков) являются локальными типовыми решениями. Приведем еще примеры множеств локальных типовых решений (МЛТР).

Здесь - множество технологических переходов; - множество режущих инструментов.

Полные типовые решения охватывают весь (полный, логически завершенный) круг решаемых задач. Примером полного типового решения является типовой технологический процесс. Множеством типовых решений этой группы может являться множество типовых технологических процессов, где каждое типовое решение есть технологический процесс изготовления деталей определенного типа. Пример множества полных типовых решений (МПТР):



Здесь - типовой технологический процесс изготовления шестерни; - типовой технологический процесс изготовления втулки.

Типовые решения различают по своей структуре. - это множества типовых решений с простейшей структурой (одноэлементных). Каждое типовое решение здесь является единицей проектирования, единым неизменным элементом, который может быть принят или не принят целиком. Никакие преобразования таких типовых решений не предусматриваются.

Более сложную структуру имеют полные типовые решения. Это решения многоэлементные, т.е. каждое состоит из совокупности элементов, которые в процессе проектирования могут быть рассмотрены отдельно. Элементы этих типовых решений (маршрутных технологических процессов) – технологические операции. Для каждой операции необходимо назначит станок, произвести нормирование, т.е. рассмотреть в дальнейшем элементы этого типового решения – локальные типовые решения.

При автоматизированном проектировании технологических процессов применяют типовые и групповые технологические процессы.



Типовые технологические процессы



Типизация на уровне обработки детали в целом имеет целью изготавливать сходные по тем или иным конструктивно – технологическим признакам детали по унифицированным технологическим процессам, разработанным предварительно с учетом совершенных технологических методов.

Идея типизации впервые была высказана профессором А.А.Соколовским. Она заключается в классификации деталей по конструктивно – технологическим признакам: форме, размерам, точности и т.д. Конечная цель классификации – установление принадлежности детали к определенному типу, т.е. к совокупности деталей, имеющих в данных производственных условиях общую структуру операций и переходов. Детали одного типа в определенной степени могут отличаться набором поверхностей и некоторыми параметрами. Поэтому технологический процесс обработки конкретной детали получается из типового путем исключения лишних операций и переходов обработки отсутствующих поверхностей. Доработка типового технологического процесса включает в себя также:

· уточнение технологического оснащения (оборудования, приспособлений, инструментов);

· перерасчет межпереходных размеров;

· выбор (расчет) режимов резания;

· выбор и расчет норм времени.



Групповые технологические процессы



Групповой метод обработки был впервые предложен профессором С.П.Митрофановым. Он представляет собой такой способ унификации технологии, при котором для обработки группы деталей устанавливается одинаковое оборудование и оснащение при выполнении всех или отдельных операций. В основе метода лежит классификация, заканчивающаяся формированием группы, т.е. совокупности деталей, характеризующихся общностью оборудования и оснащения, необходимых для обработки детали в целом или отдельных ее поверхностей.

Технологический процесс обработки конкретной детали формируется путем уточнения общих поверхностей с комплексной деталью группы и выбора из группового технологического процесса только тех операций и переходов, которые необходимы для обработки поверхностей заданной детали.

Доработка индивидуального технологического процесса аналогична приведенной выше доработке при использовании при проектировании типовых технологических процессов.





Методики автоматизированного проектирования технологических процессов





Технологический процесс, как объект проектирования, можно представить в виде иерархической структуры, расчлененной на несколько взаимосвязанных уровней (рис.8.1).

В результате такой декомпозиции процесс проектирования технологического процесса сводится к решению задач различной степени детализации на взаимосвязанных уровнях: от формирования состава и структуры маршрута обработки до разработки управляющих программ и расчета режимов резания для обработки отдельных поверхностей.

Процесс формирования технологического процесса в общем случае – совокупность процедур структурного и параметрического синтеза с последующим анализом проектных решений (рис. 8.2).

Рисунок 8.1. Общий принцип формирования технологических процессов.

Структурный синтез реализуется на уровнях формирования операций и переходов, а параметрический – на уровне выбора базы, определения межпереходных размеров, расчета режимов резания и т.д. (см. рис. 8.1).

В зависимости от степени полноты реализации синтеза (главным образом структурного) и анализа можно выделить три основных методики автоматизированного проектирования технологического процесса:

1. Метод прямого проектирования (документированного).

2. Метод анализа (адресации, аналога).

3. Метод синтеза.

В реальной САПР технологических процессов может быть реализован один метод или любая комбинация данных методов.



Метод прямого проектирования



Данный метод предполагает, что подготовка проектного документа (технологической карты) возлагается на самого пользователя, выбирающего типовые решения различного уровня из базы данных в диалоговом режиме.

Заранее создается и заполняется технологическая база данных, включающая в себя информацию об имеющихся на предприятии заготовках, станках, приспособлениях, инструментах и т.д. База данных имеет структурированный характер, т.е. четко разделена на разделы, подразделы, страницы, отдельные поля (фразы).

Пользователю представляются меню на разных уровнях проектирования для выбора заготовок, операций, станков, приспособлений, переходов, инструментов и т.д. Выбранная пользователем из базы данных информация автоматически заносится в графы и строки шаблона технологической карты. После этого в режиме редактирования информация при необходимости может редактироваться, а затем распечатываться в форме, предусмотренной соответствующим ГОСТом.



Метод анализа



В его основе лежат полные типовые решения. Данный метод исходит из того, что структура индивидуального технологического процесса не создается заново. Она определяется в соответствии с составом и структурой одного из унифицированных технологических процессов, т.е. соответствующего типового или группового технологического процесса. Это осуществляется путем анализа необходимости каждой операции и перехода с последующим уточнением всех решений на уровнях декомпозиции «сверху – вниз». Т.о., этот метод воплощает идею «от общего к частному».

Этот метод в общем случае реализует следующую схему проектирования: ввод описания чертежа детали – определение конструктивно – технологического кода детали – поиск по коду в базе данных приемлемого унифицированного (типового или группового) технологического процесса – анализ его структуры – доработка в соответствии с описанием чертежа детали – оформление индивидуального технологического процесса.

Использование данного метода на этапе разработки и адаптации САПР ТП к условиям конкретного предприятия предполагает большую подготовительную работу. Из множества деталей заводской номенклатуры формируются группы, имеющие общие конструктивно – технологические признаки, способы обработки. Далее возможны два подхода:

1. В каждой группе выбирается деталь – представитель и для нее разрабатывается типовой технологический процесс. Все типовые технологические процессы для всех групп деталей заносятся в ЭВМ. При разработке индивидуального технологического процесса из типового технологического процесса, как правило, исключаются лишние операции и переходы. Иногда, что гораздо реже, недостающие операции и переходы могут добавляться в режиме ручного редактирования технологического процесса. Далее уточняется оборудование, технологическая оснастка, выбираются или рассчитываются режимы резания, рассчитываются нормы времени.

2. Для каждой группы формируется обобщенная модель всех деталей – комплексная деталь. Она включает все многообразие поверхностей рассматриваемой группы. Для комплексной детали разрабатывается унифицированный (групповой) технологический процесс. Он заведомо является избыточным, т.е. содержит операции и переходы по обработке всех деталей группы. Разработка индивидуального технологического процесса заключается в анализе необходимости включения в него операций и переходов из соответствующего группового технологического процесса. Или, другими словами, из группового технологического процесса исключаются лишние операции и переходы (см. рис.8.3). Затем выполняется, как и в первом случае, так называемая параметрическая настройка: уточнение оборудования, технологической оснастки, выбор или расчет режимов резания и т.д.

Так, например, в САПР «ТехноПро» (распространяется АО «Топ Системы», г. Москва) применен метод классификации деталей, аналогичный методу групповых технологических процессов и противоположный методу типовых технологических процессов. При использовании типовых технологических процессов детали разбиваются на возможно большее количество групп, для каждой из которых разрабатывается типовой технологический процесс. В ТехноПро напротив, как можно большее количество деталей объединяются в одну группу. По мере расширения группы возрастает гарантия того, что технологические процессы изготовления новых деталей будут автоматически спроектированы ТехноПро.

Для автоматического проектирования технологических процессов на основе принципа анализа в ТехноПро необходимо создать базу данных. Для этого нужно сгруппировать детали, в основном по сходству технологии их изготовления. При этом для каждой группы создается общий технологический процесс, который содержит весь перечень операций изготовления всех деталей группы. Для создания общего технологического процесса используются технологические процессы, уже освоенные в производстве. Можно использовать «бумажные» варианты технологических процессов с последующим их «превращением» в электронный вариант или конкретные технологические процессы, созданные в ходе работы с ТехноПро в диалоговом режиме.

Создание общего технологического процесса осуществляется в следующей последовательности. Один из технологических процессов группы принимается за базовый и вводится в виде общего технологического процесса (можно скопировать один из конкретных технологических процессов, созданных в ходе работы в ТехноПро в диалоговом режиме). Затем в него добавляются недостающие операции и переходы из других технологических процессов (конкретных технологических процессов).

При добавлении выявляются признаки, в зависимости от которых необходимо выбирать ту или иную операцию, переход или маршрут. Проверка каждого из признаков вносится в виде условий в базу ТехноПро. Примерами таких условий являются проверки: вида заготовки, марки или твердости материала детали, габаритов детали, наличия определенных элементов конструкции (поверхностей), их размеров и т.д.

После создания общего технологического процесса можно приступать к автоматическому проектированию индивидуальных технологических процессов.



Для этого достаточно создать описание конструкции детали, для которой необходимо спроектировать технологический процесс ее обработки. Описание можно взять (считать автоматически) с электронной версии параметрического чертежа детали, созданного посредством системы геометрического моделирования T – FLEX (разработка уже упомянутой ранее фирмы «Топ Системы»). Описание чертежа детали можно создать также без использования графических средств, вводя необходимые данные с клавиатуры. Для ускорения можно скопировать подобную деталь из уже имеющихся в базе системы конкретных технологических процессов или скопировать макет общего технологического процесса.

Описание чертежа детали заключается в заполнении общих сведений о детали (данные из штампа и технические требования чертежа) и параметров элементов конструкции (поверхностей), имеющихся на чертеже детали.

После создания описания детали ей назначается общий технологический процесс соответствующей группы деталей. Затем запускается процесс автоматического формирования технологического процесса. В течение этого процесса ТехноПро выбирает из назначенного общего технологического процесса операции и переходы, необходимые для изготовления каждого элемента конструкции детали и переносит их в конкретный технологический процесс. Затем из выбранного перечня система отбрасывает операции и переходы, обеспечивающие лучшее качество изготовления поверхностей детали по сравнению с указанными требованиями на чертеже.

После этого система отбрасывает из конкретного технологического процесса операции и переходы, в которых условия их выбора не выполнены. Далее ТехноПро производит расчеты, имеющиеся в условиях оставшихся операций и переходов.

Затем система рассчитывает технологические размерные цепи с учетом значений припусков, указанных в переходах общего технологического процесса.

Далее система выполняет условия подбора технологического оснащения операций и переходов и выполняет имеющиеся в этих условиях расчеты режимов обработки и норм изготовления.

В конце процесса проектирования система формирует тексты переходов, заменяя имеющиеся в них параметры на конкретные значения. Значения параметров выбираются в зависимости от типа выполняемой обработки – предварительной или окончательной.

Создавая общие технологические процессы и условия, технолог «обучает» ТехноПро проектированию технологии конкретного (своего) производства. Однажды обучив систему, технолог может быть уверен, что ТехноПро никогда не забудет производственных нюансов проектирования технологических процессов.

Метод анализа является основным методом проектирования технологических процессов при эксплуатации гибких производственных систем. Его применение дает наибольший эффект при внедрении на производстве групповых и типовых технологических процессов. Это объясняется тем, что этот метод не нарушает существующей специализации и традиций производственных подразделений, упрощает процесс проектирования, не требует трудноформализуемых процедур синтеза новых технологических процессов.





Лекция 9. Метод синтеза в САПР технологических процессов



В основе метода синтеза лежат локальные типовые решения. Алгоритмы построения САПР на основе метода синтеза существенно отличаются друг от друга. Причины этого состоят в следующем:

1. Процедуры разработки (синтеза) технологических процессов относятся к разряду трудноформализуемых.

2. Ряд САПР, построенных по методу синтеза, ориентированы на проектирование технологических процессов изготовления деталей определенного класса (например, «тел вращения»).

3. С целью исключения циклов при разработке технологии и обеспечения линейной стратегии проектирования некоторые разработчики САПР отошли от классической схемы проектирования технологических процессов «маршрут – операция – переход» и т.д.

Ниже рассмотрим один из подходов в реализации метода синтеза в САПР технологических процессов.Упрощенная схема этого метода:

1. Ввод описания чертежа детали.

2. Синтез маршрутов (планов) обработки для всех поверхностей детали.

3. Синтез принципиальной схемы технологического процесса.

4. Синтез маршрута обработки детали.

5. Синтез состава и структуры операций технологического процесса.

6. Доработка технологического процесса (расчет режимов резания, нормирование).

7. Оформление документации.

Ввод описания чертежа детали и оформление документации являются общими этапами для всех методик проектирования технологических процессов в САПР. Они включены для полноты картины проектирования технологического процесса. В данной лекции первый этап не рассматривается, а седьмой – в укороченной интерпретации.



Синтез маршрутов обработки поверхностей



Маршрут обработки поверхности (МОП) – это последовательность методов (видов, переходов одного метода) обработки, необходимых для достижения требуемых чертежом детали параметров поверхности. Такими параметрами являются:

· геометрический тип поверхности;

· точность размера;

· шероховатость;

· вид термообработки и т.д.

Между методами обработки и параметрами поверхности существует связь, описываемая функцией





Т.е. поверхность с параметрами более низкого качества преобразуется в поверхность с параметрами более высокого качества посредством метода .

Любая последовательность дуг графа, приводящая из вершины (вершин) , характеризующей (характеризующих) поверхность заготовки, в вершину , соответствующую поверхности детали, представляет вариант МОП.

Количество возможных методов обработки и МОП очень велико. На конкретном предприятии оно ограничивается возможностями существующего оборудования. Это сокращает количество альтернативных МОП, но проблема (задача) выбора конкретного МОП для конкретной поверхности остается.

Большинство алгоритмов назначения возможных МОП в САПР технологических процессов строится на основе таблиц соответствий. Их структура и принципы (алгоритмы) работы с ними будут рассматриваться и далее.

Пример. Выбор возможных вариантов маршрута обработки торцовой поверхности детали типа «Тело вращения». Возможные маршруты обработки поверхности и таблица соответствий для их выбора показаны соответственно в таблицах 9.1 и 9.2.





Таблица 9.1Маршруты обработки поверхностей деталей типа «тел вращения» (фрагмент базы данных)

Таблица соответствий для выбора МОП (фрагмент)



Примечание: границы диапазонов (13 . . . 11; 11 . . . 8; 12,5 . . . 6,3) входят в соответствующий диапазон.

Левая часть таблицы соответствий, обозначающая строки, представляет собой множество типовых решений (здесь множество МОП).

Верхняя часть таблицы соответствий, обозначающая столбцы, - условия выбора или применимости типовых решений (здесь МОП) и их числовые значения.

Центральная часть таблицы соответствий – булева матрица, обозначающая связи между условиями выбора типовых решений (здесь МОП) и самими типовыми решениями (1 – наличие связи, 0 – отсутствие связи).

По имеющемуся комплексу исходных данных из таблицы соответствий принимаются те решения, в строках которых булева матрица имеет единицы для всех значений факторов, входящих в условия применимости. Из таблицы соответствий может быть выбрано одно или несколько решений.

Например, требуется выбрать маршрут обработки поверхности детали со следующими параметрами:

а) торцовая поверхность, 14 квалитет, Ra 12,5 – МОП с кодом «12»;

б) торцовая поверхность, 11 квалитет, Ra 3,2 – МОП с кодами «13» и «15».

Если выбрано одно решение, то оно окончательное. Если выбрано несколько решений, то окончательное из них выбирается с привлечением методов оптимизации или пользователем (технологом).

Рассмотрим еще пример. Покажем результаты синтеза маршрутов обработки трех торцовых поверхностей детали «втулка» в виде трех линейных графов (на базе предыдущих таблиц) – рис.9.2.

На рисунке 9.2 приняты следующие обозначения: 10, 11, 12, 20, . . ., 31, 32, 33 – промежуточные состояния поверхностей детали «втулка». Например, 31 – первое промежуточное состояние третьей поверхности (по направлению «от детали»).



Синтез принципиальной схемы технологического процесса



Дальнейшая задача заключается в том, чтобы из отдельных МОП построить допустимые варианты технологического процесса обработки детали. Один из подходов заключается в следующем. В базе данных хранится принципиальная схема, разбивающая будущий технологический процесс на последовательность отдельных этапов обработки. Наличие принципиальной схемы позволяет вести проектирование технологического процесса в порядке, обратном изготовлению детали, т.е. от заключительных этапов с известных из чертежа параметров детали, к черновым этапам, заканчивая выбором размеров и формы заготовки.

Принципиальная схема технологического процесса построена на основе анализа обработки деталей различных классов с учетом возможных комбинаций термической и последующей механической обработки. Этап – часть технологического процесса обработки детали, включающая однородные по достигаемым параметрам методы обработки различных поверхностей и детали в целом.

К одному этапу относятся, например, тонкое фрезерование и тонкое (торцовое) точение, т.к. оба этих метода обеспечивают одинаковые параметры точности и шероховатости поверхности.

В результате распределения переходов по этапам каждый этап будет содержать переходы одного или разных методов обработки с одинаковыми (или близкими) параметрами точности, шероховатости и т.д.



Синтез маршрута обработки детали

Исходные данные для проектирования на уровне маршрута обработки детали:

1. Полученная ранее структура принципиальной схемы этапов технологического процесса.

2. Сформированный набор методов – переходов одного или разных МОП в каждом этапе.

Каждый переход записан в памяти компьютера в промежуточные массивы в виде многоразрядного кода. Этот код состоит из номера получаемой поверхности и кода метода обработки. Например, код 31101 означает:

3 – третья поверхность детали;

1 – первое промежуточное состояние этой (третьей поверхности) ;

101 – метод обработки (получистовое точение), в результате которого данное промежуточное состояние достигнуто.

Код метода обработки определяет код применяемого оборудования.

Переходы одного метода обработки, коды которых имеют одинаковый код оборудования (или метода обработки), образуют укрупненную операцию этапа. Сформируем массив кодов переходов для обработки детали «втулка» - см. рис.9.4.

Для укрупненных операций этапов характерна максимальная концентрация переходов, что равносильно одновременной обработке всех поверхностей. В производственных условиях такая операция не всегда может быть выполнена. Она требует разукрупнения (дифференциации) на несколько простых операций. Основой формирования простых операций является упорядочение обработки поверхностей путем выбора обоснованной последовательности установов.

Наличие нескольких укрупненных операций разных методов обработки помимо дифференциации ставит задачу определения последовательности их выполнения.

Таким образом, при формировании маршрута обработки детали решаются следующие задачи:

1. Определяется состав операций.

2. Укрупненные операции дифференцируются на простые.

3. Формируется последовательность операций на каждом этапе.

4. Выбирается тип оборудования для каждой операции.

Данные задачи решаются следующим образом:

1. Расчленение исходного набора переходов этапа на укрупненные операции выполняются программным модулем, представляющим собой процедуру сортировки кодов отобранных в этап переходов по признаку типа оборудования.

2. Дифференциация операций осуществляется путем определения их рационального состава и последовательности обработки. Алгоритмы основаны на анализе отношений между поверхностями детали:

- наложения, когда одна поверхность расположена на другой и поэтому не может быть обработана раньше;

- точности взаимного расположения, когда в первую очередь должна быть обработана базовая поверхность, и только затем поверхности, точности взаимного расположения которых заданы относительно данной базовой поверхности и т.д.

· 3. Формирование последовательности операций выполняется путем выявления признаков технологической совместимости и предшествования. Две операции попарно совместимы, если состояние детали на выходе одной операции может быть исходной для другой. Так фрезерованию шпоночной канавки должна предшествовать токарная обработка цилиндрической поверхности, сверлению центрового отверстия – фрезерование торца и т.д. Источником информации для выбора оборудования являются технологические признаки кода перехода. Конкретная модель станка определяется по таблицам соответствий или обращением к базе данных с учетом габаритных размеров детали (сопоставляется с размерами рабочей зоны станка), требований точности, величины партии и других факторов.



Синтез состава и структуры операций



Задача данного уровня декомпозиции проектирования состоит в том, чтобы определить оптимальную последовательность переходов, рациональную форму, окончательные и промежуточные размеры заготовки.

Для технологической операции, не говоря уже о технологическом процессе в целом, характерна многовариантность, которая предполагает существование оптимального решения. Поиск (синтез) оптимальной операции включает в себя две задачи:

1. Структурную оптимизацию – создание оптимальной структуры операции (элементов системы СПИД, порядка выполнения переходов).

2. Параметрическую оптимизацию – определение оптимальных параметров (припусков и межпереходных размеров, режимов резания).

Об оптимизации технологических процессов будем говорить далее. Здесь коротко. В основе решения задач структурной оптимизации заложен перебор конечного множества вариантов, состоящий из трех этапов:

1. Собственно синтез очередного варианта.

2. Анализ (оценка) варианта.

3. Принятие решения о замене ранее выбранного варианта на новый вариант или о прекращении синтеза новых вариантов.

Для оценки уровня создаваемых вариантов вводится целевая функция, выражающая качество варианта. Она формируется на основе критерия оптимальности, в качестве которого могут выступать:

· технологическая себестоимость детали (операции);

· производительность операции и т.д.

В связи с тем, что рассчитать значение целевой функции можно только после того, как будет полностью синтезирована структура операции и выполнена ее параметрическая оптимизация, поиск оптимального варианта структуры методом перебора требует значительных затрат машинного времени. Поэтому на каждом шаге вводятся косвенные или эвристические (основанные на предыдущем опыте проектирования) критерии. Руководствуясь ими, отбрасываются малоэффективные варианты. В итоге, на заключительном этапе (шаге) проектирования анализируются лишь несколько наиболее рациональных вариантов, среди которых и выбирается оптимальный вариант.

Содержание отдельных шагов, на которые расчленяется синтез операции, реализуется независимыми программными модулями. Взаимодействие модулей организуется в рамках итерационного алгоритма, многократно обращающегося к одним и тем же шагам в ходе улучшения первоначальной структуры. Количество вариантов структуры при использовании такого алгоритма существенно меньше, чем при полном переборе, но нет гарантии получения наилучшего решения.

Примеры шагов такого алгоритма:

· выбор вариантов технологических баз и схемы базирования (одна из трудноформализуемых процедур, выполняется, как правило, в диалоговом режиме);

· определение последовательности обработки поверхностей и т.д.



Доработка технологического процесса



На этом этапе производится определение режимов резания и нормирование технологического процесса. Определение режимов резания в САПР технологических процессов проводится одним из трех способов:

1. Выбор нормативных значений режимов резания из базы данных по известному набору исходных данных (точности, шероховатости, материала заготовки и т.д.).

2. Решение задачи параметрической оптимизации режимов резания методом линейного программирования для случая использования степенных зависимостей (в историческом плане – это один из первых примеров использования ЭВМ в технологическом проектировании).

3. Решение задачи параметрической оптимизации режимов резания методами нелинейного программирования (в случае прямого использования нелинейных зависимостей для ограничений и целевых функций).



Оформление документации



Это заключительный этап проектирования технологического процесса. На нем вся рассчитанная и хранящаяся в разных промежуточных массивах технологическая информация сводится в единый документ – маршрутную или операционную технологическую карту. Шаблоны этих карт содержатся в составе постоянной информации базы данных.

Возможны и существуют и другие подходы (методы) синтеза в ходе автоматизированного проектирования технологических процессов.



І. Підготовчий етап:

1. Вступ.

2. Визначення вихідного рівня знань.

3. Визначення навчальних цілей і мотивації.


<== предыдущая страница | следующая страница ==>
Системное программное обеспечение | Соціальні організації: структура та види

Дата добавления: 2014-02-26; просмотров: 369; Нарушение авторских прав


lektsiopedia.org - Лекциопедия - 2013 год. | Страница сгенерирована за: 0.051 сек.
