Глубина заложения фундамента

Читайте также:
  1. Виды рынков ценных бумаг, их фундаментальные свойства.
  2. Вскрытие вертикальными стволами. Расположение стволов в шахтном поле и выбор места их заложения
  3. Глубина моделирования.
  4. Глубина фильтра
  5. ИСТОРИЧЕСКИЙ КОНТЕКСТ И СОВРЕМЕННОЕ ЗВУЧАНИЕ ФУНДАМЕНТАЛЬНОГО ТРУДА С. Л. РУБИНШТЕЙНА
  6. Лекция 10. Тема: Создание фундамента компании.
  7. Особенности вскрытия пластов на больших глубинах. Вскрытие при делении шахтных полей на блоки.
  8. Проблема выбора в экономике. Фундаментальные вопросы экономического развития общества
  9. Расчет отдельно стоящего фундамента под колонну

Глубина заложение фундамента – расстояние от планировочной отметки грунта до подошвы фундамента. Она должна приниматься с учетом назначения и конструк­тивных особенностей проектируемого сооруже­ния, влияния расположенных вблизи соору­жений и инженерных коммуникаций, инженерно-геологических, гидрогеологических, геоэкологических условий площадки строительства и воз­можных их изменений, в том числе изменение глубины сезонного промерзания грунта.

Нормативная глубина сезонного промерзания грунтов (dfn) м, определяется как средняя величина ежегодных максимальных глубин сезонного про­мерзания грунтов за период наблюдений не менее 10 лет на открытой, очищенной от снега горизон­тальной площадке при отсутствии подземных вод. Согласно климатологической карте для Республики Беларусь она составляет 0.9·1.2=1.08м, для супесей, мелких и пылеватых грунтов, и – 0.9м в остальных случаях.

Расчетная глубина сезонного промерзания грунтов (df), м, определяется по формуле:

df = kn dfn

где kn — коэффициент влияния теплового режи­ма сооружения на промерзание грунта у фундамен­та, принимаемый:

— для ленточных фундаментов наружных стен ота­пливаемых сооружений — по таблице 5.3 [11];

— для ленточных фундаментов наружных стен не­отапливаемых сооружений и внутренних стен соору­жений равным 1,1;

dfn — нормативная глубина сезонного промерзания грунтов.

При расположении на местности с уклонам фундаменты выполняются с уступами (рис.19). Высота уступов (h) должна быть не более 500мм, а длина (L) не мении100. Отношение высоты уступа к его длине должно быть не более 1/3 для песчаных грунтов и не более 1/2 для связевых.

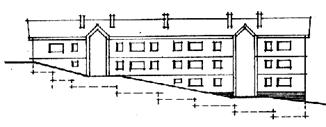

Рис.19. Устройсво уступов в ленточных фундаментах зданий на рельефе.



При устройстве фундаментов смежных стен на разной глубине фундамент меньшего заложения следует дополнительно заглублять до угла наклона 40° от ребра фундамента большого заложения до ребра фундамента меньшего заложения (рис.20).

Рис.20. Устройство смежных фундаментов с разной глубиной заложения
