Столбчатые фундаменты

Читайте также:
  1. Ленточные фундаменты
  2. Свайные ленточные фундаменты
  3. Свайные фундаменты.
  4. Фундаменты возводимые в открытых котлованах.
  5. Фундаменты глубокого заложения
  6. Фундаменты на упругом основании.
  7. Фундаменты.

Фундаменты столбчатые- вид плитных фундаментов мелкого заложения; конструкция круглой или прямоугольной формы с одним или несколькими уступами по высоте при ширине или диаметре фундамента не более 10 м (п. 3.6.76 [12]).

1 – фундаментная балка; 2 – подсыпка; 3 – отмостка; 4 – гидроизоляция;

Рис.28. Столбчатый фундамент.

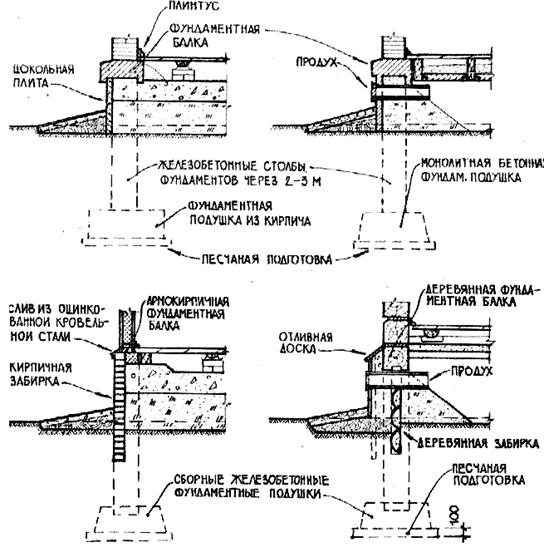

Рис.29.Сечение столбчатых фундаментов.

Столбчатые фундаменты устраиваются обычно под колонны или отдельные опоры здания. Однако при не больших нагрузках, когда давлении на основание значительно меньше нормативно, такой вид целесообразно применять и под стены. Расстояние между осями столбов в этом случаи должно быть 2-3м. Обязательно необходимо располагать столбы под углами здания в местах пересечения и примыкания стен, под простенками. Для предохранения фундаментов от неравномерной осадки под ними рекомендуется выполнять подсыпку из крупнозернистого песка толщиной 100-150мм.

Минимальное сечение столбов фундаментов:

· из постелистого бутового камня - 500 x 500мм;

· рваного бутового камня - 600 х 600мм ;

· кирпича - 510 х 510мм;

· бутобетона - 300х300 мм, 400 х 400мм

По верху столбчатые фундаменты объединяются фундаментными балками. Высота фундаментной балки зависит от шага столбов и вида строительного материала и принимается:

· из сборного железобетона или из сборных усиленных железобетонных перемычек H = 1/12L;

· монолитного железобетона - H = 1/20L;

· кирпича с горизонтальной арматурой - H = 1/6L;

· кирпича со стальными каркасами в вертикальных швах кладки - H = 1/10L;

· деревянных брусьев - H = 1/15L;

· досок - H = 1/12L.
