Ультразвуковой метод определения уровня жидкости

Ультразвуковой метод определения уровня жидкости применяется для измерения как дискретных, так и непрерывных значений уровня.

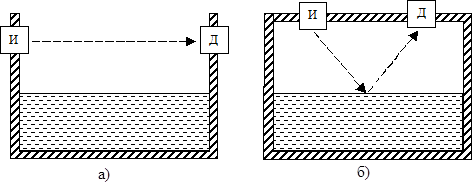

Принцип действия датчиков для определения дискретных уровней жидкостей заключается в том, что ультразвук в жидких средах распространяется иначе, чем в газе. Излучатель (И) и детектор (Д) монтируются в емкости так, что между ними образуется прямой путь волны в газе (рис.1.11,а). Когда уровень жидкости поднимается и она перекрывает преобразователь, ультразвуковые волны существенно поглощаются при прохождении к ранее определенной точке переключения.

Принцип действия датчиков для определения непрерывных уровней жидкостей основан на отражении ультразвуковых волн от поверхности жидкости (рис.1.11,б). Импульсы излучения попадают на поверхность жидкости, отражаются от нее и попадают в детектор. Промежуток времени между излучением и приемом импульса характеризует расстояние от поверхности жидкости до преобразователя.

Рис. 13.18
