Ремонт оборудования термических цехов

К основному оборудованию термических цехов относятся: печи, нагревательные установки, охладительные устройства, Все это оборудование оснащено различными механизмами: в печах с выдвижным подом — это тележки на колесах или шарах, перемещающиеся по рельсам и желобам, толкатели и таскатели, монтируемые на соответствующих каркасах, направляющих балках и т. д. В конвейерных печах конвейерные ленты перемещаются по направляющим, уложенным на поду печи. Перемещающиеся ленты приводятся в движение приводными и натягиваются натяжными станциями. Детали станций нередко находятся в печи или в непосредственной близости от них. Среди механизмов, встроенных в основное оборудование термических цехов или в оборудование обслуживающее эти печи, имеются цепные передачи, редукторы, кулачковые и крановые механизмы, рольганги, панцирные конвейеры и т. д. Основной особенностью этих механизмов является работа в условиях высокой температуры или вблизи источников тепла. Поэтому эти детали подвержены повышенной деформации и износу из-за специфических условий смазки и вследствие контакта с пламенем.

Ремонт механизмов термических цехов отличается от ремонта аналогичных механизмов других цехов главным образом необходимостью считаться с последствиями термического воздействия на них. Детали этих механизмов нагреваются до температуры 600 °С и выше и поэтому должны изготовляться из жаростойкой стали. Методы ремонта цилиндрических и червячных редукторов, гидравлических приводов стандартны. Ремонт цилиндров пневматических приводов производится аналогично цилиндрам гидроприводов. Только допуски на отверстие в данном случае несколько шире допусков, установленных для цилиндров гидроприводов. Так как толкатели-таскатели термических печей двигаются медленно, то звездочки этих механизмов изнашиваются мало. Это же относится и к звездочкам конвейеров. Изношенные звенья подвесных конвейеров при ремонте заменяются. Захватывающие и толкающие узлы таскателей-толкателей, как правило, заменяются новыми или восстанавливаются наплавкой по рабочим поверхностям.

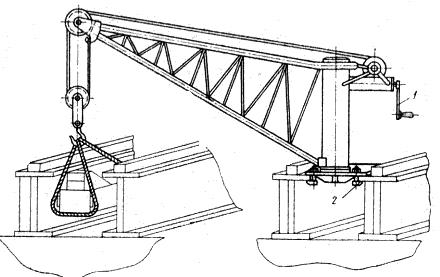

На рис. 1 приведено приспособление для демонтажа и монтажа ремонтируемых блоков печей. Приспособление, представляющее собой небольшой поворотный кран с ручным приводом от рукоятки 1, монтируется на направляющие блоков рядом стоящей печи и крепится к этим направляющим шестью болтами 2. Радиус поворота стрелы обеспечивает возможность зацепки демонтируемого блока. Зацепленный блок поднимают, выводят из направляющих и поворотом стрелы подводят к электрокару, который транспортирует блок к месту ремонта.

Рисунок 1 – Приспособление для демонтажа блоков
