Монтаж вышек А-образного типа

Сборка А-образной вышки и ее оснастка производятся в горизонтальном положении. Перед монтажными работами подготовляют рабочую площадку размером 30x60 м и располагают в последовательности, соответствующей очередности монтажных работ, оборудование, механизмы и элементы вышки. На рис. 2 приводится схема расположения оборудования буровой установки БУ-75БрЭ при первичном монтаже на индустриальной базе.

Под основание вышки готовится плотный фундамент, исключающий просадку грунта. Отклонение правой и левой сторон вышечного блока относительно горизонтальной плоскости допускается не более чем на 1°.

Вышка поднимается в вертикальное положение с помощью механизма подъема вышки (МПВ), состоящего из стрелы и талевой системы. Стрелу МПВ закрепляют в гнездах основания вышки.

Рис. 2. Схема расположения элементов вышки, подъемных средств и тракторов на строительной площадке:

1 — основание под вышку; 2 — стрела МПВ; 3 — кран К.ГТ-25; 4 — козлы; 5 — подкос; 6 — нижняя секция вышки; 7 — детали приемного моста; 8 — трактора тягач; 9 — кран АзИНМАШ; 10 — секции вышки; 11— детали подкронблочной части вышки; 12 — подкронблочная рама; 13 — кронблок; 14 — кронблочная площадка; 15 — детали полатей

Устанавливать стрелу на основание гораздо удобнее до начала сборки вышки, так как свободная площадка при этом дает возможность маневрировать крану со стрелой, опустить стрелу в гнезда основания, кроме того, отпадает необходимость в трудоемких операциях по затаскиванию стрелы в гнезда основания с помощью ломов и т. д.

Подъем вышки — наиболее ответственная операция. Поэтому при сборке вышки на земле следует строго следить за правильностью и последовательностью всего технологического процесса. Прежде всего, на площадке через каждые 10 м следует уложить восемь выкладок так, чтобы на них могли расположиться обе ноги вышки.

При помощи 5-тонного крана в проушины заранее установленного металлического основания заводятся нижние секции ног, которые закрепляют специальными пальцами. Свободные концы секции опускают на выкладки.

Последующие секции ног вышки в соответствии с заводской маркировкой соединяют между собой при помощи специальных быстросъемных замков. Собранные ноги вышки проверяют на горизонтальность (по верхней секции). Затем начинается монтаж кронблока.

После установки кронблока ноги вышки у подкронблочной площадки скрепляют между собой двумя тягами и четырьмя диагоналями. На диагоналях имеются оттяжки, при помощи которых выравнивается длина диагоналей с целью центровки вышки.

Хорошо сцентрированная в горизонтальном положении вышка почти не требует центровки после ее подъема.

После установки кронблока производится оснастка талевой системы, для чего бухта с талевым канатом устанавливается на специальные металлические стойки, расположенные на расстоянии 3—5 м от левой боковой фермы металлического основания. Талевый блок подвешивается на край левой боковой фермы металлического основания. С талевого блока и с кронблока снимаются предохранительные щиты.

Для того чтобы талевый канат при оснастке не касался земли, предварительно через 3—4 м между ногами вышки укладывают 40-мм доски.

В целях облегчения работы при оснастке талевой системы вышки для протягивания ходового конца оснастки необходимо применять трактор. Предварительная оснастка производится 9-или 12-мм канатом, который после окончания работ заменяется талевым. Это в значительной степени облегчает труд вышкомонтажников и сокращает время оснастки.

При горизонтальном положении вышки устанавливаются также площадки для второго помощника бурильщика, ролики для подвески машинных ключей, ролик на кронблоке для подвешивания якорного каната, производится полное электрооснащение вышки.

Монтажники устанавливают канаты для подвешивания машинных ключей, канат для ограничителя подъема талевого блока под кронблок и для якоря. При горизонтальном положении вышки буровой шланг прикрепляют к двум верхним секциям стояка. Для этого шланг предварительно обвязывают по всей длине канатом и крепят к стояку. Второй конец шланга подвязывают к ноге вышки так, чтобы он не мешал во время подъема.

После сооружения балкона на его противоположной стороне устанавливают и надежно крепят к ногам вышки балку жесткости. На балконе монтируют комплект ограждений, который потом обтягивают брезентом для укрытия второго помощника бурильщика от непогоды.

Установка вышки в вертикальное положение является наиболее ответственной операцией независимо от того, производится ли она при помощи собственно механизмов буровой установки или тракторами.

До подъема вышки должно быть обкатано и тщательно проверено механическое и силовое оборудование, проверены все механизмы буровой установки на холостом ходу и устранены обнаруженные неисправности. Особое внимание следует обратить на регулировку тормоза лебедки, который должен срабатывать при возможно меньшем ходе тормозной рукоятки. Необходимо также проверить надежность крепления канатов оснастки стрелы и вышки, смазку роликов, талевой системы и всех трущихся частей. Подъемные канаты, закрепленные на левой и правой частях и заведенные в канавки монтажной стрелы, должны иметь строго одинаковую рабочую длину во избежание перекоса стрелы и вышки и возникновения аварии.

Особое внимание уделяется пневматическому управлению установки. Проверяется ее безотказность в работе, правильность монтажа, возможность аварийной остановки.

Перед подъемом вышки еще раз проверяется надежность крепления всех восьми оттяжек к ногам вышки.

Для страховки при подъеме вышки к шарнирам верхних секций крепят два каната, нижние концы которых присоединяют к тракторам, расположенным по продольной оси буровой, на расстоянии 60—80 м от устья скважины.

Поднимают вышку в безветренную погоду, при хорошей видимости и отсутствии дождя на первой скорости лебедки или трактора.

Схема подъема вышки А-образного типа приведена на рис. 3.

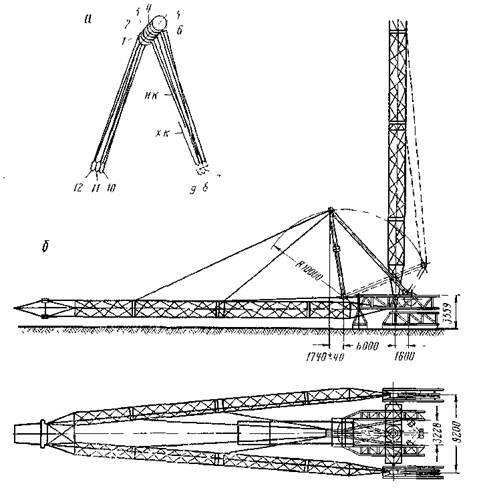

Рис. 87. Схема подъема А-образной вышки:

а — талевая оснастка подъемной стрелы (вид со стороны лебедки); 1-12 — ролики талевого механизма; Н.К. — неходовой конец; X. К. — ходовой конец; б — положение в момент подъема

Вначале приподнимается стрела. Вновь проверяются правильность ее сборки, оснастка, горизонтальность основания стрелы и положение оси стрелы относительно оси вышки, а также длина подъемных канатов.

При полной подготовленности к подъему вышку плавно приподнимают на 2—3 м от земли. При тщательно заторможенной системе еще раз проверяют все узлы крепления вышки и стрелы, а затем вышку медленно и плавно поднимают.

Приподнятая над землей вышка выдерживается в течение 5 мин. Пробное натяжение производится несколько раз, что позволяет полностью убедиться в правильности и надежности всех механизмов и узлов.

Вышку поднимают плавно, без рывков, без остановок во время подъема и резкого торможения. Постоянно ведут наблюдение за слабиной страховых канатов, закрепленных за тракторами, за свободным движением вышки, за стрелой подъема, за движением подкосов и за движением трактора, к которому прикреплены передние оттяжки.

Для сокращения слесарных и сварочных работ необходимо, чтобы все трубопроводы собирали при помощи заранее изготовленных в механических мастерских быстроразъемных деталей. Все заранее изготовленные детали трубопроводов должны быть проверены и опрессованы на необходимое давление и только после этого доставлены к месту сборки.
