В основании стояка предусматривают запорный вентиль

Поэтажные подводки

Поэтажные (поквартирные) подводки (см. рис. 2) подают воду от стояков к водоразборной и смесительной арматуре: к кранам, смесителям, поплавковым клапанам смывных бачков. Диаметры подводок обычно принимают без расчёта Æ 15 мм. Это связано с аналогичным диаметром водоразборной и смесительной арматуры.

На подводке около стояка устанавливают вентиль Æ 15 мм и квартирный водомер крыльчатого типа ВК-15. Далее подводят трубы к кранам и смесителям, обычно на высоте 10-20 см от пола. Перед смывным бачком на подводке устанавливают дополнительный вентиль для регулировки напора перед поплавковым клапаном. Ещё вентиль может быть установлен перед водонагревателем (если он есть).

Водоразборная и смесительная арматура

Водоразборная и смесительная арматура служит для получения воды из водопровода В1 и Т3: краны водоразборные, банные, поливочные; питьевые фонтанчики; поплавковые клапаны смывных бачков унитазов; смесители для моек, раковин, умывальников, с душевыми сетками и др.

Эта арматуру устанавливают на концах трубопроводов подводок на определённой высоте над полом, регламентированной СНиП 3.05.01-85 [20]. Например, общий смеситель для умывальника и ванны устанавливается на высоте от пола равной 1100 мм (рис. 5).

Т3

Отм. пола В1

Рис. 5

Противопожарный водопровод В2

Противопожарный водопровод В2 предназначен для тушения пожаров водой в зданиях с помощью пожарных кранов. Согласно СНиП 2.04.01-85 [15], систему В2 должны иметь следующие здания:

1) жилые здания от 12 и более этажей;

2) здания управлений от 6 и более этажей;

3) клубы с эстрадой, театры, кинотеатры, актовые и конференц-залы, оборудованные киноаппаратурой;

4) общежития и общественные здания объёмом от 5000 м3 и более;

5) административно-бытовые здания промпредприятий объёмом от 5000 м3 и более.

Классификация противопожарных водопроводов

Противопожарные водопроводы подразделяются на три разновидности (рис. 6), из которых лишь системы с пожарными кранами обозначаются как В2.

Рис. 6

Системы с пожарными кранами проектируют по СНиП 2.04.01-85 [15], а полуавтоматические (дренчерные) и автоматические (спринклерные) установки — по СНиП 2.04.09-84 [18].

По другому все эти системы можно определить так:

1) В2 — с ручным включением;

2) дренчерные — полуавтоматические (включение кнопкой);

3) спринклерные — автоматические (сами включаются).

Системы В2 с пожарными кранами

Область применения систем водопровода В2 с пожарными кранами рассмотрена выше (см. с. 20).

Согласно СНиП 2.04.01-85 [15], система В2 носит подчинённый характер по отношению к системам В1 или В3. Это означает, что если в здании предусмотрена сеть В1 или В3, то противопожарный водопровод В2 стояками присоединяется к сети В1 или В3.

Стояки В2 принимают диаметром не менее 50 мм и прокладывают в лестничных клетках и коридорах. Пожарные краны Æ 50 мм располагают на высоте 1,35 м над полом. Их помещают в шкафчиках, куда кладут свёрнутый пеньковый пожарный рукав длиной 10, 15 или 20 м. На одном конце рукава имеется полугайка для быстрого присоединения к пожарному крану, а на другом конце — конический пожарный ствол для получения компактной водяной струи длиной около 10-20 метров. Струи воды при тушении пожара должны пересекаться примерно на 5 метров.

Нормативный расход воды от одного пожарного крана 2,5 л/с. Гидростатический напор в отдельной системе В2 не должен превышать 90 метров водяного столба. В системе В1+В2 — не более 45 м.

Полуавтоматические дренчерные установки

Полуавтоматические дренчерные установки предназначены для создания водяных завес из мелких капель во время пожара. Они применяются на сценах зрительных залов, а также в боксах крупных производственных гаражей. Главным элементом является дренчер-ороситель — это особый вид водоразборной арматуры. Под потолок прокладывается стальная труба диаметром не менее Æ 20 мм и на ней с шагом 3 метра устанавливаются дренчеры, направленные вниз. В ожидании действия система находится без воды, то есть она сухотрубная. При возникновении пожара нажимают на кнопку, почему система и считается полуавтоматической, так как срабатывает от кнопки. В результате включается пожарный насос и открывается электрозадвижка и вода по трубе поступает к дренчерам. Те распыляют воду вниз, например, на занавес сцены и создают водяную завесу, которая кроме тушения огня также способствует благоприятному психологическому эффекту, сбивая панику среди зрителей в зале.

Автоматические спринклерные установки

Автоматические спринклерные установки предназначены для создания площадного орошения водой при тушении пожара. Они применяются в архивах библиотек и документации, в торговых залах крупных супермаркетов и в складах с повышенной пожароопасностью.

Главным элементом является спринклер-ороситель — это особый вид водоразборной арматуры. Под потолком помещения прокладывается разводящая сеть из стальных труб диаметром не менее Æ 20 мм. На них с шагом 3 метра устанавливаются спринклеры, направленные вниз. В ожидании действия система находится под напором. При возникновении пожара под конкретным спринклером внутри него расплавляется легкоплавкая вставка. Спринклер автоматически открывается и начинает поливать — брызгать водой вниз туда, где возник пожар. Поэтому спринклерная система и называется автоматической, так как срабатывает без участия человека.

Производственный водопровод В3

Производственный водопровод подаёт воду в производственные здания на различные технологические нужды, поэтому требования по качеству воды весьма разнообразны. Стандартная классификация производственного водопровода В3 по качеству воды изображена на рис. 7.

В3 — это общее обозначение любого производственного водопровода.

Рис. 7

На первом месте в классификации стоит оборотное водоснабжение В4-В5, в котором В4 — подающая труба, а В5 — труба обратная.

В6 — системы с умягчённой водой.

В7 — системы с речной водой.

В8 — системы с речной осветлённой водой.

В9 — системы с подземной (промышленной) водой.

Для широты кругозора рассмотрим две другие классификации.

Классификация производственного водопровода по использованию воды:

Прямоточный водопровод. Это самый простой производственный водопровод, когда вода после использования напрямую сбрасывается в канализацию. Однако он загрязняет окружающую среду и не экономит ресурсы, поэтому предприятия стремятся от него перейти на другие, более прогрессивные системы.

С повторным использованием воды. Вода, использованная в технологическом цикле одного цеха, не сбрасывается сразу в канализацию, а используется на другие технологические нужды, по цепочке. Система более прогрессивная по сравнению с предыдущей.

3) Оборотное водоснабжение. Вода подаётся из местного очистного сооружения на производственно-технологические нужды по трубопроводу В4, используется и уходит обратно в очистное сооружение по трубопроводу В5. Оборотное водоснабжение — это перспективная, экологически чистая и ресурсосберегающая технология. Примером могут служить мойки автомобилей с такими системами, которые к тому же выгодны для данных предприятий автосервиса, так как дают экономию по забору воды из водопровода и сбросу стоков на водоотведение.

Классификация производственного водопровода по объёмам потребляемой воды:

1) Объединённые системы В1+В2+В3. Применяются для небольших производственных зданий при суточном расходе водопотребления не более 100 м³/сут.

2) Раздельные системы (В1+В2, В3) или (В1, В3+В2). Применяются для производственных зданий при значительном суточном расходе водопотребления более 100 м³/сут.

Производственные здания содержат системы В1, В2, В3 для различных нужд. Например, в цехах следует устраивать питьевые фонтанчики с шагом не более 75 метров от рабочих мест.

Водопровод сельскохозяйственных зданий

Внутренние системы водоснабжения животноводческих, птицеводческих и звероводческих зданий и сооружений проектируют в соответствии со СНиП 2.04.01-85 [15] и СНиП 2.10.03-84 [19].

Для поения домашних животных, птиц и зверей используют воду питьевого качества по ГОСТ 2874-82* "Вода питьевая" [7]. Иначе говоря, применяют хозяйственно-питьевой водопровод В1.

В перечисленных зданиях и сооружениях применяют следующее санитарно-техническое оборудование:

— поилки;

— краны для мытья полов;

— специальные приборы (для обслуживания животных и т.д.);

— гибкие шланги.

Поилка — основной прибор для поения сельскохозяйственных животных. Индивидуальные поилки с клапаном применяют для поения крупного рогатого скота и свиней в отдельных стойлах. Групповые поилки используют при беспривязном содержании скота, для свиней, овец и птицы. Поилки подсоединяют к водопроводу В1.

Из некоторых особенностей упомянутых зданий следует отметить, что конюшни всегда рекомендуется устраивать с внутренним водопроводом, а овчарни (с овцами) — наоборот, чаще без внутреннего водопровода, так как овец поят на выгулах.

Расчетные расходы воды принимают по СНиП 2.10.03-84 [19]:

— на поение по прил. 1 [19];

— для специальных санитарных приборов по прил. 2 [19].

Свободные напоры перед приборами принимают не менее 2 метров водяного столба.

Прокладка трубопроводов всегда открытая. Трубы используют пластмассовые или стальные неоцинкованные.

На вводе водопровода устанавливают водомер.

Запорная арматура (вентили и задвижки) должна быть установлена на вводе водопровода, на ответвлениях и на подводках к водоразборной арматуре.

Краны (для мытья полов) должны иметь радиус действия не менее 30 метров с напором не менее 5 метров.

В одноэтажных зданиях противопожарный водопровод В2 не предусматривают.

Горячее водоснабжение Т3-Т4

Современный горячий водопровод Т3-Т4 имеет в здании две трубы:

Т3 — подающий трубопровод;

Т4 — циркуляционный трубопровод.

Требования к качеству воды Т3-Т4

Требования к качеству горячей воды в системе Т3-Т4 содержатся в СНиП 2.04.01-85 [15]:

1) Горячая вода в Т3-Т4 должна быть питьевой по ГОСТ 2874-82*. Качество воды, подаваемой на производственные нужды, определяется технологическими требованиями.

2) Температуру горячей воды в местах водоразбора следует предусматривать:

а) не ниже +60°С — для систем централизованного горячего водоснабжения, присоединяемых к открытым системам теплоснабжения;

б) не ниже +50°С — для систем централизованного горячего водоснабжения, присоединяемых к закрытым системам теплоснабжения;

в) не выше +75°С — для всех систем, указанных в подпунктах "а" и "б".

3) В помещениях детских дошкольных учреждений температура горячей воды, подаваемой для душей и умывальников, не должна превышать +37°С.

Классификация Т3-Т4

Классификация горячего водопровода Т3-Т4 по расположению источника тепла показана на рис. 8.

Наружных сетей горячего водопровода обычно нет, то есть горячий водопровод Т3-Т4 — это типично внутренний водопровод с давлением не более 0,45 МПа. Централизованно или местно решают расположение источника тепла (см. рис. 8). В крупных и средних городах (централизованные системы) тепло несут наружные водяные теплосети Т1-Т2. Их заводят в здания отдельными вводами Т1-Т2.

Рис. 8

В малых городах и населённых пунктах источник тепла находится в доме или квартире — домовая котельная или водогрейная колонка, работающие на газе, мазуте, нефти, угле, дровах или электричестве. Это, наоборот, местные системы горячего водоснабжения.

Открытая система горячего водопровода (см. рис. 8) берёт воду из обратного трубопровода теплосети Т2 непосредственно, напрямую, и далее вода поступает по трубе Т3 к смесителям в квартиры. Такое решение горячего водоснабжения не самое лучшее с точки зрения обеспечения питьевого качества горячей воды, так как вода идёт фактически из системы водяного отопления. Однако такое решение весьма недорогое.

Закрытая система горячего водопровода (см. рис. 8) берёт воду из холодного водопровода В1. Вода нагревается с помощью водонагревателей-теплообменников и поступает по трубе Т3 к смесителям в квартиры. Водонагреватели могут быть ёмкостные (бойлеры) или скоростные. Часть неиспользованной горячей воды циркулирует внутри здания по трубопроводу Т4, что поддерживает постоянную температуру воды. Источником тепла для водонагревателей служит подающая труба теплосети Т1. Такое решение горячего водоснабжения уже лучше с точки зрения обеспечения питьевого качества горячей воды, так как вода берётся из системы хозяйственно-питьевого водопровода В1.

Элементы Т3-Т4

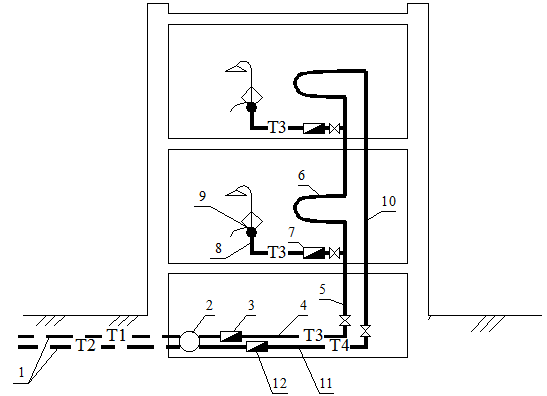

Элементы горячего водопровода Т3-Т4 рассмотрим на примере схематического разреза двухэтажного здания с подвалом (рис. 9).

Рис. 9

Элементы горячего водопровода Т3-Т4 (см. рис. 9):

1 — ввод теплосети в техподполье здания. Это ещё не элемент горячего водопровода.

2 — тепловой узел. Здесь начинается горячий водопровод по открытой или закрытой схеме (см. рис. 8).

3 — водомер на подающей трубе горячего водопровода Т3 у теплового узла.

4 — разводящая сеть подающих трубопроводов Т3 горячего водопровода.

5 — подающий стояк Т3 горячего водопровода. В его основании устанавливают запорный вентиль.

6 — полотенцесушители на подающих стояках Т3.

7 — квартирные водомеры горячей воды на поэтажных подводках Т3.

8 — поэтажные подводки горячей воды Т3 (обычно Æ 15 мм).

9 — смесительная арматура (на рис. 9 показан смеситель общий для умывальника и ванны с душевой сеткой и поворотным изливом).

10 — циркуляционный стояк Т4 горячего водопровода. В его основании тоже устанавливают запорный вентиль.

11 — отводящая сеть циркуляционных трубопроводов Т4 горячего водопровода.

12 — водомер на циркуляционной трубе горячего водопровода Т4 у теплового узла.

Монтаж внутренних водопроводов

Работы по монтажу внутренних водопроводов зданий обычно выполняются специализированными монтажными организациями, которые являются субподрядными организациями по отношению к чисто строительным организациям (генподрядчикам), например, какая-либо монтажная фирма по отношению к строительному тресту.

Монтаж проводят, руководствуясь положениями СНиП 3.05.01-85 «Внутренние санитарно-технические системы» [20]. Перед началом монтажа, до того как монтажники придут на строительный объект, строители должны:

1) выполнить основные строительные работы, то есть возвести фундаменты, стены, перекрытия, покрытия, перегородки и т.д., но до отделочных работ;

2) пробить все монтажные отверстия в стенах, перекрытиях и перегородках для пропуска трубопроводов и оборудования;

3) установить монтажные закладные детали в стенах, перекрытиях и перегородках для крепления трубопроводов и оборудования;

4) прокопать траншеи вводов водопровода;
