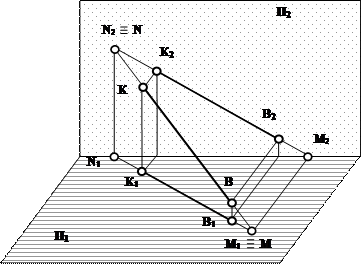

Следом прямой называется точка пересечения прямой с плоскостью проекции. Горизонтальным следом прямой называют точку пересечения прямой с горизонтальной плоскостью проекций (рис. 4.5). Горизонтальный след обозначают обычно буквой М. При этом координата zточки М равна нулю. Следовательно, для нахождения горизонтального следа прямой на ней определяют точку с нулевой координатой z(рис. 4.5).

Фронтальным следом прямой называют точку пересечения прямой с фронтальной плоскостью проекции (рис. 4.5). Обозначают фронтальный след чаще всего буквой N. Координата уточки N равна нулю. Следовательно, для нахождения фронтального следа N прямой на ней определяют точку, имеющую нулевую координату у.

Профильным следом прямой называют точку пересечения прямой с профильной плоскостью проекции. Обозначают профильный след обычно буквой Р. Координата хточки Р равна нулю.











Пересекая плоскости проекции, прямая переходит из одной четверти (квадранта) пространства в другую. Линия общего положения и линия уровня может пройти через три четверти пространства; линия уровня и проецирующая линия — через две четверти.
