Метод замены плоскостей проекций

Суть метода заключается в замене одной плоскости проекции на другую. При этом сам объект четко зафиксирован в пространстве. При такой замене величина координаты любой точки на вводимой плоскости будет такой же, как координаты той же точки на заменяемой плоскости.

Индексы при обозначении плоскости меняются с заменой самой плоскости проекций (четный индекс - на ближайшую четнуюцифру,нечетный индекс - на ближайшую нечетную).

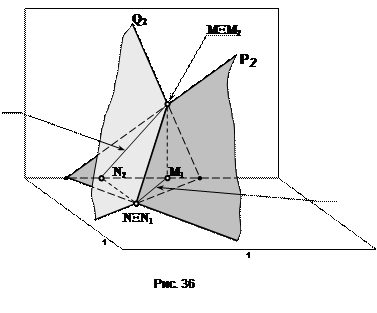

На комплексном чертеже преобразование выглядит следующим образом: например, если заменить фронтальную плоскость проекций П₂на новую плоскость П₄(рис. 9.1, а), то последняя должна быть перпендикулярна к плоскости П₁ а расстояние от проекции точки A₄ до оси x₁,₄будет равно расстоянию от проекции точки А₂ до оси х_1,2. Новая ось проекции x₁,₄проводится так, как этого требует решение задачи. В рассматриваемом случае она проведена произвольно.

При замене горизонтальной плоскости П₁на новую плоскость П₅ (рис. 9.1, б) сохраняется неизменная координата Δу.

При решении конкретной задачи таких замен может быть выполнено последовательно несколько (как правило, не более двух). Главные условия этих действий — сохранение ортогонального проецирования в новой системе плоскостей проекций и величин соответствующих координат.

Линии проекционной связи всегда должны быть перпендикулярны к оси координат, как в первоначальной, так и в новой системе плоскостей проекций.

Задание: Дана прямая общего положенияАВ (рис. 9.2). Необходимо преобразовать чертеж таким образом, чтобы прямая стала проецирующей, т.е спроецировалась на одну из плоскостей проекции в точку.

Решение: Преобразование выполняется в два этапа.

На первом этапе новую плоскость, например (П₄), вводят взамен фронтальной плоскости П₂,параллельно прямой АВ.Новую ось проекций x_1,4проводят параллельно горизонтальной проекции прямой (A₁B₁).Далее проводят от горизонтальной проекции линии связи, перпендикулярные к новой оси проекций, и на них откладывают координаты z, т.е. расстояние от оси проекций до фронтальных проекций точек. Новая проекция А₄В₄будет определять натуральную длину отрезка АВ.Одновременно определяется угол наклона прямой к плоскости проекций, в рассматриваемом примере к горизонтальной плоскости П₁ – угол α. Аналогично определяется угол наклона прямой АВ к плоскости П₂и обозначаетсяугол - β.

На втором этапе в системе плоскостей П₁/П₄плоскость проекций П₁заменяют на П₅.При этом ось х_5,4проводят перпендикулярно к проекции А₄В₄.В новой системе плоскостей проекций П₄/П₅прямая заняла проецирующее положение, т.е. она стала перпендикулярна к плоскости П₅, и на нее прямая спроецировалась в точку, а проекции концов отрезка АВсовпали (А₅ ≡В₅).

Способ применяется для определения расстояния между параллельными и скрещивающимися прямыми, величины двугранного угла, натуральной величины плоской фигуры.

В том случае, если прямые являются прямыми уровня, т.е. прямые параллельны одной из плоскостей проекций, первый этап решения опуска­ется и преобразование начинается со второго этапа.
