Производство и транспорт природного газа

Природный газ добавляется путем сооружения скважин, доходящих до газоносного горизонта. Добыча природного газа составляет порядка 600 млрд. м³ в год.

Наиболее распространенный способ добычи газа – бурение нескольких газовых скважин, из которых газ, находящийся под пластовым давлением в несколько десятков МПа (в зависимости от глубины залежи), по фонтанной трубе выходит на поверхность.

Элементы схемы (позиции 1-8) входят в состав промыслового газопровода. Головная компрессорная станция является начальным звеном магистрального га­зопровода. Давление газа на выходе из компрессорной станции 9 составляет 5-6 МПа. Если давление на выходе из промысловой сети выше, то его сжимают до указанного значения установкой на скважине дросселирующего устройства или взамен головного компрессора применяют расширительную газовую турбину, обеспечивающую выработку электрической энергии.

Позиции 9-11 входят в состав магистрального газопровода, обеспечиваю­щего подачу газа к городам. Для снижения давления газа в городских сетях до ве­личины 0,3-1,2 МПа на ответвлении к городскому газопроводу строят ГРС 12, которая является хвостовым сооружением

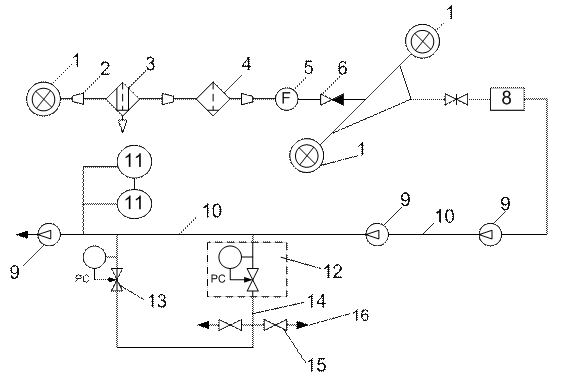

Рисунок 3 – Производство и транспорт природного газа

1 – скважина; 2 – детандер; 3 – фильтры для удаления механических примесей; 4 – фильтры для удаления влаги; 5 - расходомер; 6 – обратный клапан; 7 – сборный; кольцевой коллектор, объединяющий группу скважин;8 – фильтры тонкой очистки (масляные) и осушки; 9 – газодувка с компрессором на магистральном газопроводе; 10 – магистральный газопровод; 11 - газгольдеры;

12 – газораспределительная станция; 13 – регулятор давления; 14 – газопровод с давлением газа в городских сетях; 15 – главные задвижки; 16 – городские сети

магистрального газопровода. Между головным и последующими компрессорами магистрального газопровода расстояние составляет 150-200 км. В непосредственной близости от ГРС для сглаживания колебаний суточного (сезонного) газопотребления сооружают газгольдерную станцию. Регулирование неравномерности суточного и сезонного потребления газа может также достигаться за счет строительства подземных газохранилищ и станций сжиженного газа. Последние сооружаются в непосредственной близости от потребителя газа.

Газораспределительная станция (ГРС)

Газораспределительная станция (ГРС) является концевым сооружением магистрального газопровода (9-11). Назначение ГРС состоит в приеме и очистке от пыли и влаги газа, поступающего из магистрального газопровода к городским газовым сетям; снижении давления газа до величины, не превышающей 1,2 МПа; учете количества передаваемого промплощадке (городу) газообразного топлива и его дополнительной одаризации; эксплуатации газгольдерной станции (газохранилища) и защите концевого участка газопровода от электрокоррозии.

На крупных промплощадках имеются индивидуальные ГРС, мелкие подсоединяются к городским сетям, связанным с магистральным газопроводом посредством двух-трех ГРС (резервирование газоснабжения за счет введения избыточных элементов).

Схема ГРС с тремя ступенями давления P₁ (потребитель промплощадки), P₂ и P₃ (соответственно к городским газопроводам высокого и среднего давления) приведена на рисунке 4.

Рисунок 4 – Схема ГРС с 3-мя ступенями давления

В соответствии со схемой газ от магистрального газопровода под давлением 3 МПа подается в коллектор 1 и далее через фильтры пыли 3 и влаги 4 направляется к регуляторам давления (РД) 6, которые позволяют снизить давление газа до значения P₁. Под таким давлением газ подается в сети промплощадки. Из этого же коллектора питаются городские сети высокого P₂ и среднего P₃ давлений.

Для снижения давления от P₁ до P₃ и поддержания его на этом уровне в фидере ГРС высокого давления P₃ установлены РД 13 косвенного действия, обеспечивающие заданную нагрузку городской сети высокого давления. При этом предусмотрено резервирование нагрузки фидера P₃ за счет подачи газа из газопровода 1 в 20 (после РД). Поддержание давления P₃ в этом случае обеспечивается ручным регулированием с помощью регулирующего вентиля 27.

На фидере высокого давления P₃ последовательно установлены: самопишущие щитовой расходомер 14, термометр 15 и манометр 16, предохранительный запорный клапан (ПЗК) 17, манометр 18, изолирующая прокладка 19, обеспечивающая электрическую изоляцию ГРС от городских сетей.

Для защиты газопровода с давлением P₁ установлен предохранительный сбросной клапан (ПСК) 11.

Поддержание требуемого давления P₂ выполняется с помощью РД 12 (среднего давления) и 6 (высокого давления). Резервирование фидера с давлением P₂ обеспечивается байпасным трубопроводом, соединяющим низкую сторону фидера среднего давления с газопроводом 1. Регулирование при работе байпасного газопровода достигается с помощью регулирующего вентиля. Для контроля расхода и параметров газа среднего давления предусмотрена установка щитовых пишущих приборов 21-23, 25. Установлен также ПЗК 24.

Отбор в городские сети газа давлением P₂ осуществляется из трубопровода 28.

Контроль расхода давлением P₁, поступающего на промплощадку (заводы и ТЭЦ), выполняется пишущим расходомером 9, а температуры и давления – приборами 8 и 7.

Для придания газу запаха на фидерах всех давлений предусмотрена установка одаризаторов 26.

Ручное отключение элементов ГРС и отдельных ее фидеров выполняется с помощью задвижек 2, 5, 10.
