Насадками называются короткие трубки, монти­руемые, как правило, с внешней стороны резервуара таким образом, чтобы внутренний канал насадка пол­ностью соответствовал размеру отверстия в тонкой стенке. Наличие такой направляющей трубки приве­дет к увеличению расхода жидкости при прочих рав­ных условиях. Причины увеличения следующие При

отрыве струи от острой кромки отверстия струя попадает в канал насадка, а поскольку струя испытывает сжатие, то стенок насадка она касается на расстоянии от 1,0 до 1,5 его диаметра. Воздух, который первоначально находится в передней части насадка, вследст­вие неполного заполнения его жидкостью постепенно выносится вместе с потоком жидко­сти. Таким образом, в этой области образуется «мёртвая зона», давление в которой ниже,

чем давление в окружающей среде (при истечении в атмосферу в «мёртвой зоне» образу­ется вакуум). За счёт этих факторов увеличивается перепад давления между резервуаром и областью за внешней его стенкой и в насадке генерируется так называемый эффект подса­сывания жидкости из резервуара. Однако наличие самого насадка увеличивает гидравли­ческое сопротивление для струи жидкости, т.к. в самом насадке появляются потери напо­ра по длине трубки. Если трубка имеет ограниченную длину, то влияние подсасывающего эффекта с лихвой компенсирует дополнительные потери напора по длине. Практически эти эффекты (подсасывание и дополнительные сопротивления по длине) компенсируются при соотношении: / = 55 d. По этой причине длина насадков ограничивается / = (3 -5)d . По месту расположения насадки принято делить на внешние и внутренние насадки. Когда насадок монтируется с внешней стороны резервуара (внешний насадок), то он оказывается более технологичным, что придаёт ему преимущество перед внутренними насадками. По форме исполнения насадки подразделяются на цилиндрические и конические, а по форме входа в насадок выделяют ещё коноидальные насадки, вход жидкости в которые выпол­нен по форме струи.

Внешний цилиндрический насадок. При истечении жидкости из цилиндрического насадка сечение выходящей струи и сечение отверстия одинаковы, а это значит, что ко­эффициент сжатия струи= 1. Скорость истечения:

Приняв, коэффициенты скорости и расхода:

Для вычисления степени вакуума в «мёртвой зоне» запишем уравнение Бернулли для двух сечений относительно плоскости сравнения проходящей через ось насадка: А - А и С - С (ввиду малости поперечного размера насадка сечение С - С будем считать «горизон­тальным»,^ плоским):

Величинучасто называют действующим напором, что соответствует

избыточному давлению. Приняв, а0с =1 получим:

Учитывая, что для цилиндрического насадка= 0,82, получим:

Для затопленного цилиндрического насадка все приведенные выше рассуждения ос­таются в силе, только за величину действующего напора принимается разность уровней свободных поверхностей жидкости между питающим резервуаром и приёмным резервуа­ром.

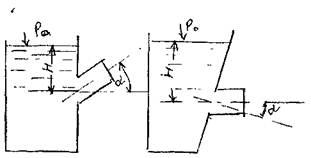

Если цилиндрический насадок расположен под некоторым углом к стенке резервуара

(под углом к вертикальной стенке резер­вуара или горизонтальный насадок к на­клонной стенке резервуара), то коэффи­циент скорости и расхода можно вычис­лить, вводя соответствующуюпоправку:

где:

Значения коэффициента расхода можно взять из следующей таблицы:

Сходящиеся насадки. Если придать насадку форму конуса, сходящемуся по направ­лению к его выходному отверстию, то такой насадок будет относиться к группе сходящихся конических насадков. Та­кие насадки характеризуются углом конусности а. От ве­личины этого угла зависят все характеристики насадков. Как коэффициент скорости, так и коэффициент расхода увеличиваются с увеличением угла конусности, при угле

» конусности в 13° достигается максимальное значение ко-

эффициента расхода превышающее 0,94. При дальнейшем увеличении угла конусности насадок начинает работать как отверстие в тонкой стенке, при этом коэффициент скоро­сти продолжает увеличиваться, а коэффициент расхода начинает убывать. Это объясняет­ся тем, что уменьшаются потери на расширение струи после её сжатия. Область примене­ния сходящихся насадков связана с теми случаями, когда необходимостью иметь боль­шую выходную скорость струи жидкости при значительном напоре (сопла турбин, гидро­мониторы, брандспойты). - .-. . •

Расходящиеся насадки. Вакуум в сжатом сечении расходящихся насадков больше, чем у цилиндрических насадков и увеличивается с возрастанием угла конусности, что увеличивает расход жидкости. Но с увеличением угла конусности расходящихся насадков возрастает опасность отрыва струи от стенок насадков. Необходимо отметить, что потери энергии в расходящемся насадке больше, чем в насадках других типов. Область примене­ния расходящихся насадков охватывает те случаи, где требуется большая пропускная спо­собность при малых выходных скоростях жидкости (водоструйные насо­сы, эжекторы, гидроэлеваторы и др.)

Коноидальные насадки. В коноидальных насадках вход в насадки выполнен по профилю входящей струи. Это обеспечивает уменьшение потерь напора до минимума. Так значение коэффициентов скорости и расхода в коноидальных цилиндрических насадков достигает 0,97 - 0,99. 7.4. Истечение жидкости через широкое отверстие в боковой стенке.Истечение жидкости через большое отверстие в боковой стенке сосуда отличается от

истечения через малое отверстие тем, что величина напора будет различной для различных площадок в сечении отвер­стия. Максимальным напором будет напор в площадках примыкающих к нижней кромке отверстия. В связи с этим и скорости в различных элементарных струйках проходящих через сечение отверстия также будут неодинаковы В то же время давление во внешней среде, в которую происходит истечение жидкости одинаково и равно атмосферному давлению.

Выделим в площади сечения отверстия малый элемент его сечения высотой dH, рас­положенный на глубине Н под уровнем свободной поверхности жидкости.

Тогда расход жидкости через этот элемент сечения отверстия будет равен:

где Н - глубина погружения центра тяжести элемента площади сечения отвер­стияпод уровень свободной поверхности жидкости. Полный расход жидкости через всё сечение отверстия будет:

Данное выражение будет справедливым, если величиной скоростного напора на сво­бодной поверхности жидкости можно пренебречь.
