Добыча природного газа осуществляется через скважины, пробуренные в земной поверхности из газовых залежей. Под слоем газонепроницаемых пород газ находится в газоносных пластах, представляющих собой слои пористых пород (песчаники, пористые известняки).

Из скважины газ поступает в сепараторы, где происходит первичная очистка газа от механических примесей. Затем газ осушается, очищается от сероводорода, диоксида углерода, одорируется (газу придается специфический запах с помощью этилмеркаптана - C2H5SH) и еще раз очищается от механических примесей. Затем, если газ имеет достаточное давление он подается в магистральные газопроводы, выполненные из труб диаметром до 1420 мм. Для поддержания давления газа в газопроводе через каждые 150 км строятся промежуточные компрессорные станции (ПКС).

На подходе к городу, населенному пункту располагается газораспределительная станция (ГРС) магистрального газопровода. От выходной задвижки ГРС и начинается система газоснабжения города или населенного пункта. Она включает наружные газопро­воды и внутренние, прокладываемые внутри зданий, а также зда­ния, сооружения и оборудование, необходимые для, подачи газа потребителю. Газопроводы образуют газовую сеть. В городах, на­селенных пунктах и на промышленных предприятиях применяют га­зопроводы для транспорта природных газов, искусственных газов и газовоздушных смесей о избыточным давлением до 1,2 МПа (12 кгс/см2), а также сжиженных углеводородных газов о избы­точным давлением до 1,6 МПа (16 кгс/см2). Газовоздушные смеси можно подавать по газопроводам только в том случае, когда они не воспламеняемы. Более того, содержание горючего газа в этих смесях должно превышать верхний предел воспламеняемости не ме­нее чем в 2 раза.

В зависимости от максимально допустимого рабочего давления газопроводы подразделяются на:

а) газопроводы низкого давления (ГНД) - до 500 даПа (500 мм вод.ст.)

б) газопроводы среднего давления (ГСД) - от 500 даПа до 0,3 МПа (от 500 мм вод. ст. до 3 кгс/см2)

в) газопроводы высокого давления (ГВД)11 категории - от 0,3 МПа до 0,6 МПа (от 3 до б кгс/см2)

г) газопроводы высокого давления (ГВД) 1-й категории - от 0,6 МПа до 1,2 МПа (от 6 до 12 кгс/см2) для природ­ного газа и газовоздушных смесей и до 1,6 МПа (до 1,6 кгс/см2) для сжиженных углеводородных газов.

По своему назначению газопроводы на территории городов, промышленных предприятий и населенных пунктов подразделяются на распределительные газопроводы и газопроводы к отдельным зданиям и сооружениям. Ответвления включают, вводы к этим объ­ектам и все внутренние газопроводы, проходящие по объекту от газопровода - ввода до места подключения прибора или агрегата.

Распределительные газопроводы обеспечивают подачу газа от источника газоснабжения до газопровода - ввода, а также газо­проводы высокого давления и среднего давления, предназначенные для подачи газа к одному объекту (газорегуляторный пункт ГРП, промышленное предприятие, котельная и т.п.).

В зависимости от применяемых давлений газа городские системы газоснабжения подразделяются на следующие типы:

а) Одноступенчатые системы с подачей газа одного, преиму­щественно низкого давления.

б) Двухступенчатые системы с подачей газа от источника газоснабжения к потребителям по газопроводам двух давлений высокого 1-й категории или среднего, а затем, после снижения давления на ГРП - по газопроводам низкого давления.

в) Трехступенчатая система с подачей газа по газопроводам высокого 1-й категории, среднего и низкого давлений.

г) Многоступенчатая система с подачей газа по газопроводам всех четырех давлений.

Одноступенчатые системы применяются для небольших городов и населенных пунктов с преимущественным расходом газа на коммунально-бытовые нужды. Можно при этом ориентироваться на насе­ленные пункты с максимальным часовым расходом газа до 1500 м3/ч и максимальной протяженности сети до 1,5 км.

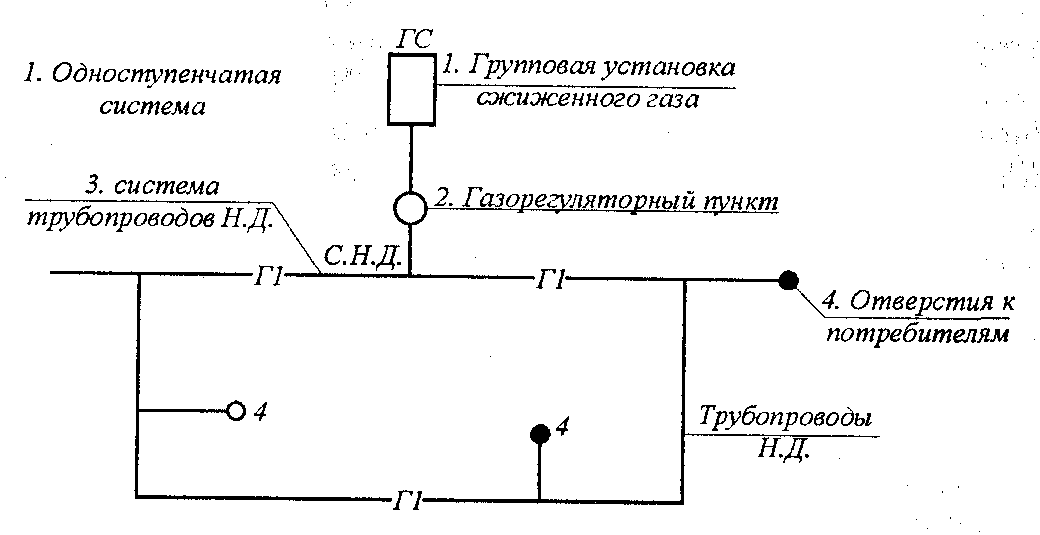

Рис. 5.5. Одноступенчатая система распределения газа.

Представляется весьма экономичной для газоснабжения сел и небольших поселков одноступенчатая система газоснабжения с по­дачей газа среднего давления. Однако для этого необходимо располагать достаточно дешевыми и надежными в эксплуатации регуляторами давления, устанавливаемыми перед каждым домом, так как давление во внутренних газопроводах, проходящих внутри жилых зданий, допускается только низкое.

Двухступенчатые системы распределения газа - наиболее упо­требительные для городов, снабжаемых природным газом. В качест­ве первой ступени газопроводов экономичнее применять ГВД 11-й категории. Это возможно при достаточной ширине проездов, чтобы выдерживались минимально допустимые расстояния до зданий и со­оружений. В противном случае в качестве первой ступени пополь­зуют ГСД. По газопроводам 1-й ступени газ подается к сетям ГРП для питания ГНД, а также к отдельным промышленным предприятиям и котельным - сосредоточенным потребителям газа.

Рис. 5.6. Двухступенчатая система распределения газа.

Трех- и многоступенчатые схемы газоснабжения применяются в крупных городах, где необходима подача газа высокого давления различным промышленным предприятиям.

Рис. 5.7 Трехступенчатая система распределения газа.
