Газорегуляторные пункты (ГРП), газорегуляторные установим (ГРУ), шкафные газорегуляторные пункты (ШРП), газорегуляторные станции (ГРС) предназначены для снижения давления газа и поддержания его на необходимом эксплуатационном уровне независимо от изменения (в допустимых пределах) расхода газа. Одновременно производится очистка газа от механических примесей, а при необходимости и учет расхода газа. На ГРС, кроме того, осуществляется подогрев газа и его дополнительная одоризация. ГРП и ГРУ в зависимости от давления газа на их вводе подразделяют на ГРП и ГРУ среднего давления (0,005 < Рвх< 0,3 MПa) и высокого давления (0,3 <P вх < 1,2 МПа).

По числу линий регулирования различают две группы ГРП:

1 -я группа – одна линия регулирования с одним регулятором давления (одноступенчатое регулирование) или с двумя последовательно расположенными регуляторами давления (двухступенчатое регулирование);

2-я группа — две параллельно расположенные линии регулирования с одним регулятором давления на каждой линии. Эта группа подразделяется на две подгруппы:

а) две линии регулирования с одним регулятором давления на каждой линии, но с одним выходным газопроводом из ГРП. Одна линия является резервной для подачи газа одному потребителю;

б) две линии регулирования с одним регулятором давления на каждой линии, и с двумя выходами газопроводами с разным давлением. ГРП и ШРП сооружают на распределительных сетях населенных пунктов или предприятий для обеспечения газом не менее двух потребителей. ГРУ монтируют непосредственно у потребителя газа для газоснабжения отдельного объекта (цеха, котельной, печи и т.п.).

ГРП размещают в отдельно стоящих зданиях, пристройках к зданиям. ШРП — в шкафах, расположенных на стенах зданий или на несгораемых опорах. ГРУ — непосредственно в помещении, где установлены газопотребляющие агрегаты.

В зависимости от величины входного давления различают ГРП, ШРП и ГРУ среднего и высокого давления.

ГРП и ШРП на опорах следует размещать в зоне зеленых насаждений внутри жилых кварталов.

Оборудование на технологической линии ГРП или ГРУ располагают по ходу движения газа в следующей последовательности: запорное устройство, фильтр, предохранительный запорный клапан, регулятор давления, запорное устройство. Кроме того, ГРП и: ГРУ должны иметь предохранительные сбросные устройства.

Число технологических линий в зависимости от расхода газа и режима потребления может быть от одной до пяти. Если в ГРП и ГРУ имеется только одна технологическая линия, то предусматривается обводной газопровод с двумя последовательно расположенными запорными устройствами, который во время ремонта оборудования будет обеспечивать подачу газа потребителям. Временное снижение давления обеспечивается ручным редуцированием с помощью запорных устройств.

ГРП могут быть одно- и двухступенчатыми. В одноступенчатом пункте входное давление газа снижается до выходного в одном регуляторе, в двухступенчатом — в двух.

Установленные последовательно на технологической линии регуляторы будут снижать давление газа в два этапа: первый — до промежуточного (например, с 1,2 до 0,3 МПа), второй — до выходного (0,003 МПа). Фильтр и П3К устанавливают перед регулятором первой ступени.



Одноступенчатые схемы применяют при разности между входным и выходным давлениями до 0,6 МПа. При больших перепадах используют двухступенчатые схемы.

При подаче газа двум потребителям, требующим подачи газа под различным давлением, ГРП проектируют в двухступенчатом исполнении с промежуточным отбором, т.е. первый регулятор давления настраивают на выходные параметры, требуемые для потребителя газа с повышенным давлением. ГРП имеет при этом один вход и два выхода.

В зависимости от назначения ГРП и ГРУ могут быть выполнены без учета или с учетом расхода газа. При использовании для измерения расхода газа счетчиков ротационного или турбинного типа их устанавливают после регуляторов давления, а в случае применения сужающих устройства (диафрагм) их монтируют до регуляторов давления и ПЗК, но после фильтра для уменьшения эрозии острой кромки диафрагмы.

В соответствии с назначением в состав ГРП и ГРУ входят следующие элементы:

1) регулятор давления (РД), понижающий давление газа и поддерживающий его на заданном уровне независимо от расхода газа и изменения вход­ного давления;

2) предохранительное запорное устройство (ПЗУ), прекращающее подачу газа при повышении или понижении его давления после регулятора сверх заданного;

3) предохранительное сбросное устройство (ПСУ), сбрасывающее излишки газа из газопровода после регулятора, чтобы давление не превысило за­данного значения;

4) фильтр для очистки газа от механических примесей;

5) контрольно-измерительные прибора (КИП) для измерения давления (манометры), перепада давления на фильтре (дифманометры), учета расхода газа (расходомеры), температуры газа (термометры);

6) импульсный и сбросные трубопроводы;

7) запорные устройства (задвижки, краны);

8) обводной газопровод (байпас) для снабжения газом потребителей в период ревизии и ремонта.

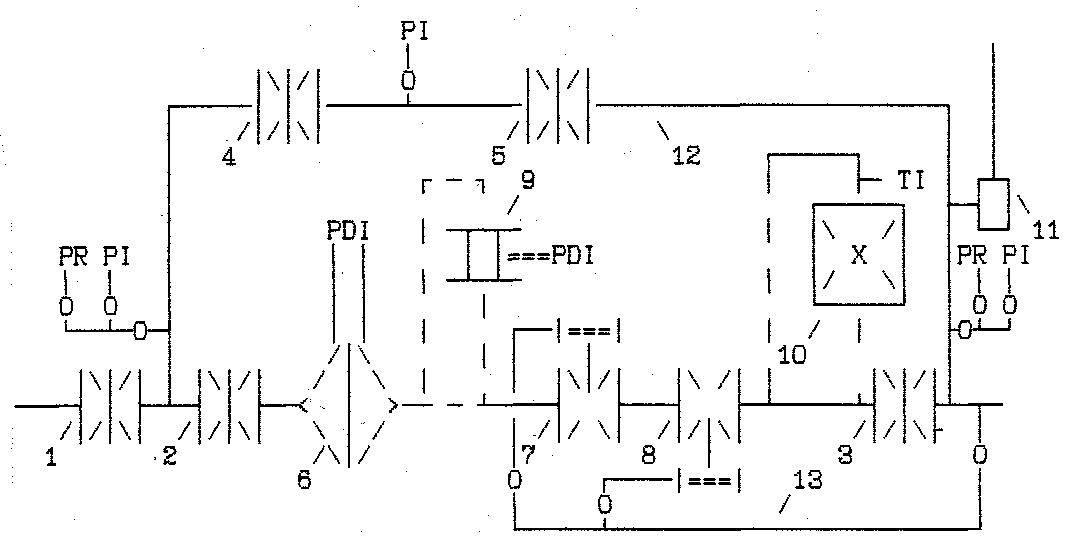

Рис. 5.8. Принципиальная схема ГРП, ШРП, ГРУ

1, 2, 3, 4, 5 - задвижки; 6 - фильтр; 7 - предох­ранительно-запорный клапан; 8 - регулятор давле­ния; 9 - расходомерная диафрагма; 10 - ротационный счетчик; 11 - предохранительно-сбросной клапан; 12 - обводная линия; 13 - импульсные линии. РI - манометр измеряющий; РR - манометр регистри­рующий; РDI - манометр дифференциальный измеряю­щий; ТI - термометр измеряющий.
