Рекомендации по построению диаграмм взаимодействия

Каким же образом и в какой последовательности следует действовать, чтобы построить качественную диаграмму взаимодействия? Начинать нужно с выделения тех и только тех классов, объекты которых участвуют в моделируемом вами взаимодействии. Затем все объекты наносим на диаграмму. Следует также определить те объекты, которые будут существовать постоянно, и те, которые будут существовать только во время выполнения ими действий в рамках моделируемого взаимодействия.

Так, объекты нарисованы, можно переходить к сообщениям. Возможно, чтобы лучше передать роли, играемые объектами во взаимодействии, понадобится использовать различные разновидности сообщений и стереотипы. Для уничтожения объектов, которые существуют только во время выполнения неких действий, тоже нужно предусмотреть специальные сообщения.

А если есть ветвления? Самые простые случаи ветвлений процесса взаимодействия можно показать и на одной диаграмме - помните пример с разными способами платежа в зависимости от стоимости приглянувшейся вещи? Но при изображении ветвлений диаграмма становится более сложной для понимания "с лету". Нужно соблюдать баланс между детализацией и сложностью: лучше каждый альтернативный поток управления показывать на отдельной диаграмме. В таком случае следует рассматривать такие "частные" диаграммы в комплексе, как одну модель взаимодействия.

Если же хочется еще больше детализировать диаграмму, можно ввести временные ограничения на выполнение отдельных действий. Впрочем, для простых асинхронных сообщений временные ограничения, скорее всего, не нужны. А вот необходимость синхронизации сложных потоков управления часто требует использования таких ограничений. Запись их должна следовать правилам языка объектных ограничений (OCL, Object Constraint Language). Рассмотрение OCL выходит за рамки нашего курса и экзамена UM0-100, для подготовки к которому он написан. Хотя, сами того не зная, мы уже использовали OCL - вспомните условия в квадратных скобках под сообщениями на диаграмме последовательностей с ветвлением!

• Диаграмма последовательностей - диаграмма взаимодействия, в которой основной акцент сделан на упорядочении сообщений во времени.
• Диаграмма кооперации - альтернативная форма представления информации, содержащейся в диаграмме последовательностей.
• Диаграмма кооперации - диаграмма взаимодействий, в которой основной акцент сделан на структурной организации объектов, посылающих и получающих сообщения.
• Существуют различные типы сообщений: синхронные, асинхронные и ответные, потерянные и найденные.
• Диаграммы кооперации бывают двух "уровней" - уровня экземпляров и уровня спецификации.
• Кооперация - это статическая конструкция для моделирования набора сущностей, взаимодействующих друг с другом.
• С диаграммами кооперации связаны такие понятия, как мультиобъекты, композитные объекты и активные объекты.

1. Может ли диаграмма последовательностей содержать объект с линией жизни, но без фокуса управления?
2. Чем отличаются представления кооперации на уровне спецификации и на уровне примеров?
3. В чем разница между активными и пассивными объектами?
4. Чем асинхронное сообщение отличается от синхронного?
5. Что такое мультиобъект?
6. Что такое композитный объект и как он связан с понятием кооперации?
7. Как можно избежать усложнения диаграммы взаимодействия с разветвленным потоком управления?

Лекция 8: Диаграммы прецедентов: крупным планом

Мы уже познакомились с диаграммами UML нескольких видов. Все они описывают, как устроена и как работает система. Но иногда важно показать, как ведет себя система с точки зрения внешнего наблюдателя, показать, что именно делает система, а не то, как она это делает. Для этого в UML имеется диаграмма прецедентов. О ней-то мы наконец и поговорим. В этой лекции мы рассмотрим такие вопросы: несколько слов о требованиях; диаграммы прецедентов и их нотация; моделирование при помощи диаграмм прецедентов

Итак, поговорим о требованиях. Что это такое, мы, в общем, понимаем - когда заказчик описывает нам, чего же именно он хочет, мы всегда слышим фразы типа "хотелось бы, чтобы проверка обновлений проводилась автоматически, как в антивирусах", "хочу большую зеленую кнопку в центре окна, которая начинает процесс", "программа должна позволять просматривать и печатать отчеты", "и чтоб красивенько все было, с полупрозрачностями, как в Висте", "при выходе должно выводиться подтверждение" и т. д. и т. п. Конечно, как настоящие разработчики, мы понимаем и то, что заказчик никогда не знает, что именно ему нужно, а если понимает, то объяснить не может. Но ведь фразы-то всегда, по сути, одинаковы! Они описывают, как заказчик представляет себе систему, чего заказчик хочет от системы, функциональность, которой он от нее ожидает, требования, которые к ней предъявляет.

Если обратиться к классикам, например, к той же "банде трех" (Якобсон, Буч, Рамбо), мы узнаем, что требование - это желаемая функциональность, свойство или поведение системы. Именно со сбора требований начинается процесс разработки ПО. Если изобразить процесс разработки ПО в виде " черного ящика " (уверены, читатель знает, что это такое, если нет - "Википедия" к вашим услугам), на выходе которого мы получаем программный продукт, то на вход этого "черного ящика" будет подаваться именно набор требований к программному продукту (рис.8.1)!

Рис. 8.1. Процесс разработки ПО

Кстати, какую диаграмму напоминает этот рисунок? Правильно, диаграмму активностей. И выбор именно этой диаграммы тут абсолютно оправдан - помните, мы говорили, что диаграммы активностей часто используют для описания бизнес-процессов? Единственный нюанс: обычно процесс разработки не заканчивается с выпуском программного продукта - грядет новая итерация, новые, уточненные требования, новая версия и т. д.

Кстати, вернемся к требованиям. Да, мы сказали, что на вход нашего "черного ящика" подается набор требований. Но в какой форме? Как их документируют, эти требования? Думаю, большинство читателей помнит, что такое техническое задание - основной документ, без составления которого не начинался в советские времена ни один проект. Документ это был большой, многостраничный, с четкой структурой, определяемой ГОСТами (государственными отраслевыми стандартами). И описывал он, по сути, не что иное, как требования к создаваемой системе!

Техническое задание - вещь по-своему хорошая. Но время шло, менялись стандарты, нотации, способы описания требований. И вот постепенно техническое задание уступило место набору артефактов, состоящему из документов двух видов:

• диаграммы прецедентов;
• нефункциональные требования.

Диаграммы прецедентов составляют модель прецедентов (вариантов использования, use-cases). Прецедент - это функциональность системы, позволяющая пользователю получить некий значимый для него, ощутимый и измеримый результат. Каждый прецедент соответствует отдельному сервису, предоставляемому моделируемой системой в ответ на запрос пользователя, т. е. определяет способ использования этой системы. Именно по этой причине use cases, или прецеденты, часто в русской терминологии фигурируют как варианты использования. Варианты использования чаще всего применяются для спецификации внешних требований к проектируемой системе или для спецификации функционального поведения уже существующей системы. Кроме этого, варианты использования неявно описывают типичные способы взаимодействия пользователя с системой, позволяющие корректно работать с предоставляемыми системой сервисами.

Нефункциональные требования - это описание таких свойств системы, как особенности среды и реализации, производительность, расширяемость, надежность и т. д. Часто нефункциональные требования не привязаны к конкретному варианту использования и потому выносятся в отдельный список дополнительных требований к системе (рис.8.2).

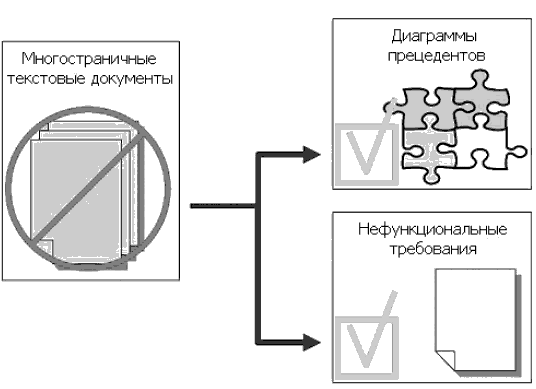

Рис. 8.2. Требования к системе

Но вернемся же к прецедентам (вариантам использования). Идентифицировать прецеденты и действующие лица - обязанность системного аналитика. И делает он это для того, чтобы:

• четко разграничить систему и ее окружение;
• определить, какие действующие лица и как именно взаимодействуют с системой, какой функционал (варианты использования) ожидается от системы;
• определить и описать в словаре предметной области (глоссарии) общие понятия, которые необходимы для детального описания функционала системы (прецедентов).

Подобный вид деятельности обычно выполняется в такой последовательности:

1. Определение действующих лиц.
2. Определение прецедентов.
3. Составление описания каждого прецедента.
4. Описание модели прецедентов в целом (этот этап включает в себя создание словаря предметной области).

Вначале требования оформляются в виде обычного текстового документа, который создается или самим пользователем, или пользователем и разработчиком вместе. Далее требования оформляют в виде таблицы. В левую колонку помещают прецеденты, а в правую - действующих лиц, участвующих в прецеденте.

Рассмотрим пример. Секретарь размещает на сервере меню обеденных блюд на неделю. Сотрудники должны иметь возможность ознакомиться с меню и сделать заказ, выбрав блюда на каждый день следующей недели. Офис-менеджер должен иметь возможность сформировать счет и оплатить его. Система должна быть написана на ASP.NET. Такое вот нехитрое интернет-приложение для автоматизации заказов обедов в офис.

Думаем, здесь все понятно. Таблица с описанием требований может быть, например, такой (табл.8.1):

Таблица 8.1.

Здесь нигде не сказано о том, что система должна быть написана на ASP.NET. Почему - понятно: это ведь нефункциональное требование! И еще, очевидно, что секретарь и офис-менеджер тоже являются сотрудниками. Читатель, внимательно прочитавший предыдущие лекции, заподозрит, что в данном случае, создавая модель прецедентов, говоря о действующих лицах, можно бы применить генерализацию. Действительно, диаграмма прецедентов, построенная на основе этой таблицы, может быть, например, такой (рис.8.3):

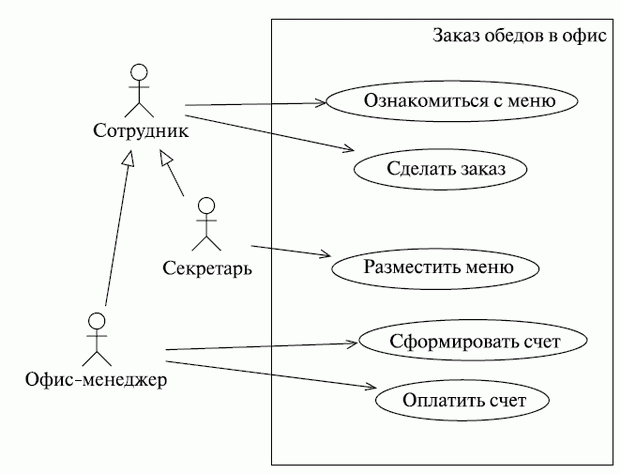

Рис. 8.3. диаграмма прецедентов, построенная на основе таблицы 8.1.
