Специфика задач, решаемых на различных этапах жизненного цикла изделий, обусловливает разнообразие применяемых АС.

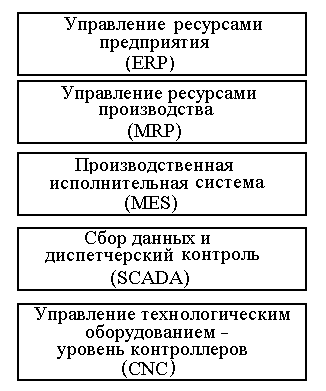

- Управление в промышленности, как и в любых сложных системах, имеет иерархическую структуру. В общей структуре управления выделяют несколько иерархических уровней, показанных на рис.16.6. Автоматизация управления на различных уровнях реализуется с помощью автоматизированных систем управления (АСУ).



Рис. 16.6. Общая структура управления



Информационная поддержка этапа производства продукции осуществляется автоматизированными системами управления предприятием (АСУП) и автоматизированными системами управления технологическими процессами (АСУТП).

К АСУП относятся системы планирования и управления предприятием ERP (Enterprise Resource Planning), планирования производства и требований к материалам MRP-2 (Manufacturing Requirement Planning) и упомянутые выше системы SCM. Наиболее развитые системы ERP выполняют различные бизнес-функции, связанные с планированием производства, закупками, сбытом продукции, анализом перспектив маркетинга, управлением финансами, персоналом, складским хозяйством, учетом основных фондов и т.п. Системы MRP-2 ориентированы, главным образом, на бизнес-функции, непосредственно связанные с производством. В некоторых случаях системы SCM и MRP-2 входят как подсистемы в ERP, в последнее время их чаще рассматривают как самостоятельные системы.

Промежуточное положение между АСУП и АСУТП занимает производственная исполнительная система MES (Manufacturing Execution Systems), предназначенная для решения оперативных задач управления проектированием, производством и маркетингом.

В состав АСУТП входит система SCADA (Supervisory Control and Data Acquisition), выполняющая диспетчерские функции (сбор и обработка данных о состоянии оборудования и технологических процессов) и помогающая разрабатывать ПО для встроенного оборудования. Для непосредственного программного управления технологическим оборудованием используют системы CNC (Computer Numerical Control) на базе контроллеров (специализированных компьютеров, называемых промышленными), которые встроены в технологическое оборудование с числовым программным управлением (ЧПУ). Системы CNC называют также встроенными компьютерными системами.

Очевидно, что некоторые автоматизированные системы используются только на производственных предприятиях. К ним отнесят CAD, САМ, CAE, CAPP, PDM, SCADA, CNC, MES, IETM, PLM системы. Условно можно объединить их в группу так называемых «производственных» автоматизированных систем. Прочие системы могут использоваться практически на любых предприятиях, поэтому их можно назвать системами общего назначения.

Если перегруппировать с учетом этого разделения автоматизированные системы, то получим схему, представленную на рисунке 16.7.



Рисунок 16.7. Этапы жизненного цикла промышленной продукции и используемые автоматизированные системы



В свою очередь, производственными автоматизированными системами, в первую очередь представляющими интерес с точки зрения технологии машиностроения, являются CAE, CAD ,CAM, PDM, CAPP, IETM и PLM системы. Они будут рассмотрены подробнее далее.
