Расчет монтажного стыка сварной балки на высокопрочных болтах

Читайте также:
  1. I. Актуарные расчеты, их виды и источники.
  2. I. АНАЛИЗ И ПОДГОТОВКА ПРОДОЛЬНОГО ПРОФИЛЯ ПУТИ ДЛЯ ВЫПОЛНЕНИЯ ТЯГОВЫХ РАСЧЕТОВ
  3. II Расчет параметров расходной емкости
  4. II. РАСЧЕТ ЧЕТЫРЕХПОЛЮСНИКОВ
  5. Автоматизация расчетно-кассовых операций
  6. Аккредитивная форма расчетов
  7. Акцептные формы расчетов
  8. Алгоритм расчета
  9. Алгоритм расчета
  10. Алгоритм расчета коэффициента теплоотдачипо критериальным уравнениям



Стык делаем в середине пролета балки, где M = 4841кН*м и Q = 0

Стык осуществляем высокопрочными болтами d = 22 мм. из стали 38ХС «селект», имеющий по табл. 6.2 (2) =1100МПа=110 кН/см2; обработка поверхностей газопламенная.

Несущая способность болта, имеющего две плоскости трения:

табл. 6.3 (2).

γb = 0.85 т.к. разница в номинальных диаметрах отверстия и болта больше 1 мм

μ=0, 42 и γн = 1,02 табл. 6.4 (2).

Принимаем способ регулирования натяжения болта по углу закручивания, k = 2 – две плоскости трения.

Стык поясов. Пояс балки перекрываем тремя накладками сечениями 480 × 12мм и 2 - 210×12 , общей площадью сечения.

Определяем усилие в поясе:

Количество болтов для прикрепления накладок:

Принимаем 18 болтов.

Стык стенки.

Стенку перекрываем двумя вертикальными накладками сечением 300×1100×10мм

Момент, действующий на стенку, определяется по формуле:



Принимаем расстояние между крайними по высоте рядами болтов.

Находим коэффициент стыка

Где m = 2 – число вертикальных рядов на полуплощадке из таб. 7,8 находим кол-во рядов по вертикали k при α = 2,67 k=14 и а = 2,69>2,67. Принимаем 14 рядов с шагом 90 мм.

Поверяем стык стенки по формуле.

Проверяем ослабление нижнего растянутого пояса отверстиями под болты d =22мм (на 2мм больше диаметра болта.

Пояс ослаблен двумя отверстиями по краю стыка.

Ослабление пояса можно не учитывать.

Проверяем ослабление накладок в середине стыка четырьмя отверстиями.

Ослабление в накладках так же можно не учитывать.



Расчет опорного ребра сварной балки.

Опорная реакция балки F = 1384 кН

Принимаем верхнее отпирание балок на колонны.

Определяем площадь смятия торца ребра по формуле:

Где Rp - расчетное сопротивление смятию торцевой поверхности. По приложению 4.

.

Принимаем ребро 280×14мм.

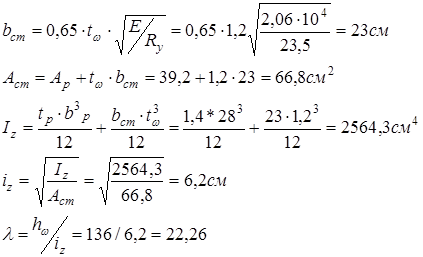

Проверяем опорную стойку балки на устойчивость относительно оси Z

Ширина участка стенки, включенного в работу опорной стенки:

По приложению 7 φ = 0,954

Рассчитываем прикрепления опорного ребра к стенке балки двусторонними швами полуавтоматической сваркой проволокой Св -0,8Г2

Определяем (βy Rωy)min по таблице 5,1 принимаем Rωf = 215МПа = 21,5кН/см2

По приложению 4 Rωz=16,5 кН/см2

По таб. 5,4 βf = 0,9, βz = 1,05

Βf*Rωy = 0.9*21.5 = 19.3кН/см2z*RωZ= 1.05*16.5 = 17.32 кН/см2

Определяем катет сварных швов по формуле:

Принимаем шов kf = 6 мм, что больше Rf min приведенного в таб. 5,5

Проверяем длину рабочей части шва

Ребро привариваем к стенке по всей высоте сплошными швами.
