А. Однофазное прикосновение в сетях с заземленной нейтралью

Читайте также:
  1. Аварии на коммунально-энергетических сетях.
  2. В ТРЕХФАЗНЫХ ЭЛЕКТРИЧЕСКИХ СЕТЯХ
  3. Двухполупериодный выпрямитель для заземленной нагрузки
  4. Двухполупериодный выпрямительдля незаземленной нагрузки
  5. Лекция 13. Организация эксплуатации и автоматизации систем управления процессами в тепловых и электрических сетях.
  6. Преобразователи напряжения в ток для заземленной нагрузки
  7. Преобразователи напряжения в ток для незаземленной нагрузки
  8. ПРИКОСНОВЕНИЕ, ДАВЛЕНИЕ
  9. Реклама в компьютерных сетях



Рис. 32. Схема прохождения тока через тело человека при однофазном прикосновении в сети с заземленной нейтралью



Ток, проходящий через тело человека:

,



где Rн– сопротивление заземления нейтрали, Rн ≤ 4 Ом;

rп, rоб , rод – сопротивление пола, обуви, одежды.



Б. Однофазное прикосновение в сетях с изолированной нейтралью


Рис. 33. Схема прохождения тока через тело человека при однофазном прикосновении в сети с изолированной нейтралью

В сетях с изолированной нейтралью условия электробезопасности определяются сопротивлениями изоляции и емкостью относительно земли.

Ток, проходящий через тело человека:

.

Если емкость проводов относительно земли мала, т.е. Сф–>0, что обычно бывает в воздушных сетях небольшой протяженности, то ток через тело человека определится выражением

,

где Rф – сопротивление изоляции фазы.

Если же емкость велика, а проводимость изоляции незначительна, т.е. Rф→∞, что обычно бывает в кабельных сетях, то сила тока через тело человека:



где Хс – емкостное сопротивление, Хс = 1/ωС, Ом;

ω – угловая частота, рад/с.

Таким образом, при поддержании параметров сети Rф и Сф на соответствующем нормам уровне можно добиться обеспечения электро-безопасных условий эксплуатации сети. Поэтому при эксплуатации электри-ческих сетей, работающих в режиме изолированной нейтрали, особое значение имеет контроль изоляции. По требованию безопасности Rиз ≥ 0,5 Мом.

Приведенные формулы справедливы для работы установок в нормальном режиме (т.е. при сохранении нормативных значений сопротивления изоляции).




Схема прохождения тока через тело человека в аварийном режиме (при неисправности изоляции фаз) приведена на рис. 34.





Rпер

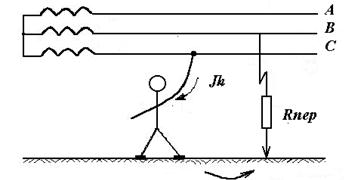

Рис. 34. Схема прохождения тока через тело человека при однофазном прикосновении в сети с изолированной нейтралью при замыкании на землю одной из фаз (аварийный режим)



Ток, проходящий через тело человека в аварийном режиме, определяется выражением

.



В аварийных ситуациях (при неисправности изоляции фаз) человек попадает под действие линейного напряжения.

Таким образом, при неисправности изоляции фаз человек попадает под действие линейного напряжения.

Аварийные режимы возникают при повреждении изоляции и пробое фазы на корпус оборудования, при падении на землю провода под напряжением и по другим причинам. Потенциал токоведущей части падает при этом до потенциала j3, где j3 = J3·r3; здесь J3– ток замыкания; r3 – сопротивление цепи в точке замыкания.

Растекание тока замыкания в грунте определяет характер распределения потенциала на поверхности Земли. Можно показать, что потенциал на поверхности грунта распределяется по закону гиперболы. Схема растекания тока в грунте представлена на рис. 35.





Рис. 35. Распределение потенциала по поверхности Земли при стекании тока
на землю
