Двухполупериодный выпрямитель для заземленной нагрузки

Двухполулпериодный выпрямитель имеет передаточную характеристику, представленную на рис. 4.4. Наклон характеристики определяется коэффициентом передачи выпрямителя. Далее будем рассматривать выпрямители, имеющие модуль коэффициента передачи, равный 1.

Схема двухполупериодного выпрямителя для заземленной нагрузки показана на рис. 4.5.

При отрицательном входном сигнале диоды VD1 и VD2 открыты, и

U_A = U^– = 0. (4.5)

При положительном входном сигнале диоды VD1 и VD2 закрыты, и

U_A = –U_ВХ. (4.6)

Выходное напряжение

U_ВЫХ = –U_ВХ –U_A = –U_ВХ – 2×U_A. (4.7)

С учетом (4.5) и (4.6) (4.7) можно записать в виде

U_ВЫХ = . (4.8)

Недостатком схемы является необходимость наличия двух групп резисторов согласованных номиналов, всего — в количестве 5 штук.

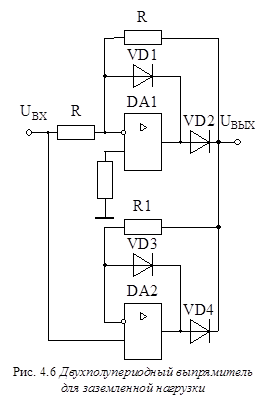

Другой вариант схемы двухполупериодного выпрями­теля для заземленной нагрузки представлен на рис. 4.6. Для этой схемы необходимо только 2 согласованных резистора. Равенства (4.8) сохраняются и для этой схемы.

Положительный входной сигнал передается на выход через открытый диод VD4, формируясь выходом операционного усилителя DA2. Отрицательный входной сигнал передается на выход через сопротивления величиной R.

Еще одним вариантом схемы для заземленной нагрузки является схема, представленная на рис. 4.7.

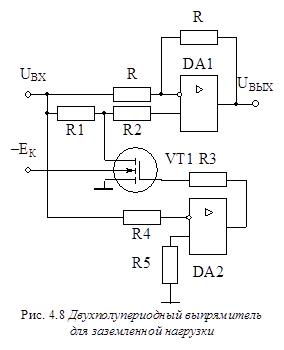

При разомкнутом ключе К U_ВЫХ = U_ВХ, при замкнутом ключе U_ВЫХ = –U_ВХ. Такую схему называют усилителем со знакопеременным коэффициентом усиления. При использовании ее в качестве двухполупериодного выпрямителя ключ можно представить как показано на рис. 4.8.
