Напряжение прикосновения и шаговое напряжение

Напряжение прикосновения (рис.36) – это напряжение между двумя точками цепи замыкания на землю (корпус) при одновременном прикосновении к ним человека. Численно оно равно разности потенциалов корпуса и точек грунта, в которых находятся ноги человека, :

;

; ; ,

где – удельное сопротивление грунта;

r – радиус условного полусферического заземлителя;

– коэффициент напряжения прикосновения. В пределах зоны растека-ния тока меньше единицы, а за пределами этой зоны равен единице. Напряжение прикосновения увеличивается по мере удаления от заземлителя, и за пределами зоны растекания тока оно равно напряжению на корпусе оборудования.

Ток, протекающий через тело человека при прикосновении,

.

Напряжение шага(рис. 36)– разность потенциалов, обусловленная растеканием тока замыкания на землю, между точками цепи тока, находящихся на расстоянии шага а, которых одновременно касается ногами человек.

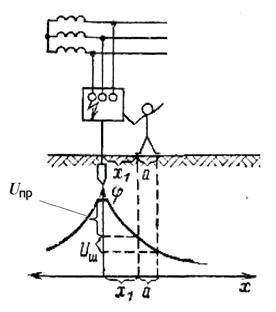

Рис.36. Схема возникновения напряжения прикосновения и шагового напряжения

; ; ; ,

где b_ш – коэффициент шагового напряжения.

Напряжение шага зависит от потенциала замыкания и удельного сопротивления грунта, а также расстояния от заземлителя и ширины шага.

Напряжение шага максимально у заземлителя и уменьшается по мере удаления от заземлителя; вне поля растекания оно равно нулю.

Ток, обусловленный напряжением шага,

.
