ПРИВОД ЛЕБЕДКИ

Передача крутящего момента от раздаточной коробки к лебед­ке осуществляется цепной передачей, промежуточным карданным валом и передним карданным валом. Передний и промежу­точный карданные валы соединены через предохранительный па­лец 10, который срезается при достижении предельно допустимо­го усилия на крюке троса, предохраняя лебедку от перегрузки. В случае среза предохранительного пальца на его место ставится за­пасной из ЗИП машины.

В цепной передаче применена двухрядная роликовая цепь с шагом 15,875 мм.

Стрела провисания цепи в натянутом положении должна быть в пределах 2,5—4 мм.

Регулировка натяжения цепи производится болтом. При этом необходимо предварительно ослабить, а потом затянуть бол­ты крепления опоры.

Включается привод лебедки рычагом.

БЛОК ЛЕБЕДКИ

В комплекте ЗИП машины имеется блок, позволяющий увели­чить тяговое усилие лебедки вдвое.

В транспортном положении блок лебедки закреп­ляется на левом боковом листе корпуса машины.

Для закладки троса в блок повернуть крюк с тра­версой на 90° по отношению к обойме и откинуть серьгу.

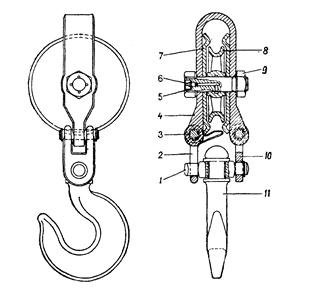

Рис. Блок лебедки:

1- траверса крюка; 2 – откидная серьга; 3 – палец серьги; 4 – обойма блока; 5 – ось блока; 6 – пресс масленка; 7 – защитный диск; 8 – блок; 9 – гайка; 10 – серьга; 11 - крюк

Руководитель занятия
