Назначение и общее устройство волноотражательного щитка и привода управления щитком

Волноотражательный щиток предназначен для предотвраще­ния заливания водой носовой части машины при движении на плаву.

Щиток 2 (рис. 5) передними рычагами закреплен на съем­ных опорах осями 15. Валы ведущих рычагов 10 установлены в опорах 12. К фланцам опор с помощью болтов крепятся редукторы 11.

Шлицевый выступ шестерни 3 (рис. 6) редуктора и шлицевая впадина вала ведущего рычага 10 (рис. 5), отмеченные рис­ками, должны совпадать.

При установке средний зуб сектора 1 (рис. 6) редуктора дол­жен совпадать со впадиной венца шестерни 3, отмеченной рис­кой А. Шлицевый выступ, расположенный на оси Б рычага 4 по­ворота, должен совпадать со шлицевой впадиной сектора 1, отме­ченной риской В.

Привод щитка гидравлический, осуществляется с места меха­ника-водителя.

Гидравлический привод включает в себя гидрораспределитель­ный аппарат 24 (рис. 5), гидрозамок 23, гидроцилиндры 13 и трубопроводы.

При выдвинутых штоках гидроцилиндров 13, зафиксирован­ных на шариковые замки, щиток опущен.

При вдвинутых штоках до упора контргайки 19 в шайбу 22 щи­ток поднят. Шток удерживается гидрозамком.

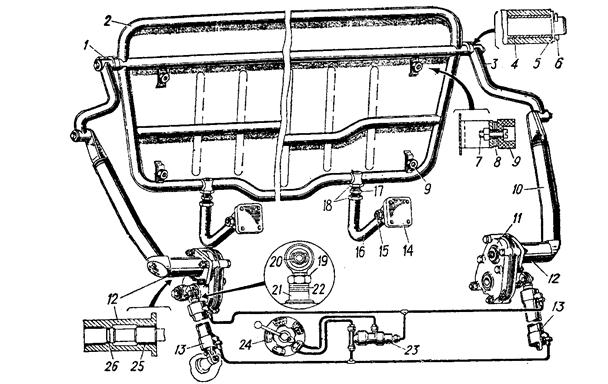

Рис. 5. Волноотражательный щиток:

1 – ограничитель; 2 –щиток; 3 – ведомый рычаг; 4 – втулка; 5 – шайба; 6 – шплинт; 7 – винт; 8 и 22 - регулировочные шайбы; 9 – буфер; 10 – ведущий рычаг; 12 – опора; 13 – гидроцилиндр; 14 – съемная опора; 15 – ось крепления щитка; 16 – передний рычаг; 17 – соединительная тяга; 18 и 19 – контргайки; 20 – болт штока цилиндров; 21 – регулировочная втулка; 23 – гидрозамок; 24 – гидрораспределительный аппарат; 25 – втулка опоры; 26 – уплотнительной кольцо

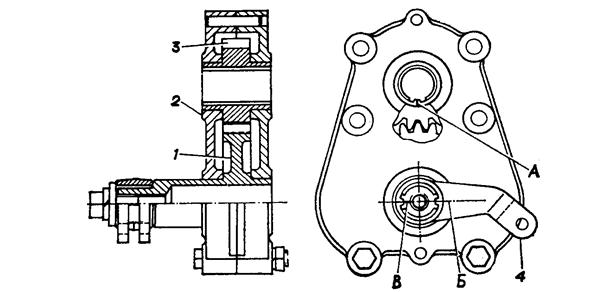

Рис. 6. Редуктор привода волноотражательного щитка:

1 – зубчатый сектор; 2 – крышка редуктора; 3 – шестерня; 4 – рычаг; А – на шестерне; В – риска на секторе

Для поднятия волноотражательного щитка:

повернуть рукоятку гидрораспределительного аппарата до установки стрелки рукоятки в зоне таблички ЩИТОК напротив надписи ПОДН.;

оттянуть рукоятку на себя до упора так, чтобы стрелка вошла в углубление панели, увеличить подачу топлива и отпустить руко­ятку после поднятия щитка.

Для опускания волноотражательного щитка:

повернуть рукоятку гидрораспределительного аппарата до установки стрелки рукоятки в зоне таблички ЩИТОК напротив надписи ОПУЩ.;

оттянуть рукоятку на себя до упора так, чтобы стрелка вошла в углубление панели, увеличить подачу топлива и отпустить руко­ятку после прижатия щитка к верхнему носовому листу корпуса.

Для поднятия и опускания волноотражательного щитка при не­работающем двигателе ослабить контргайки 18, снять оси 15 опор 14 я, вывертывая тяги 17, добиться, чтобы передние рычаги 16при повороте щитка не задевали за нос корпуса машины; поднять или опустить волноотражательный щиток вручную.

Другой способ поднятия и опускания щитка при неработаю­щем двигателе:

снять шплинты 6 и шайбы 5;

сдвинуть монтажной лопаткой ведомые рычаги 3 с щитка и ведущих рычагов;

поднять или опустить волноотражательный щиток.
