Назначение и общее устройство заслонки водометного движителя и привода управления заслонкой

При движении машины на суше заслонка служит броневой за­щитой водометного движителя, а при движении машины на плаву она служит для обеспечения движения машины задним ходом пу­тем направления струи воды в трубы заднего хода.

Управление заслонкой осуществляется гидравлическим приво­дом с места механика-водителя.

Гидравлический привод заслонки включает в себя гидрораспределительный аппарат 30 (рис. 4), гидроцилиндр 1, гидроза­мок 31 и трубопроводы.

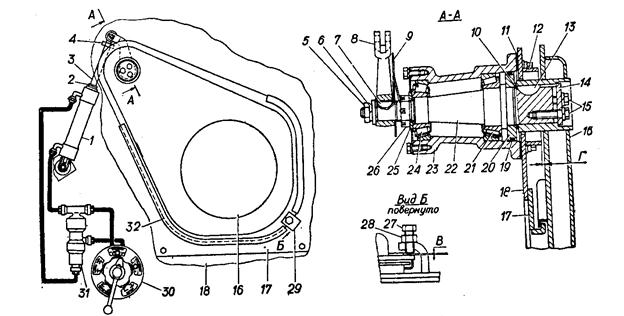

Рис. 4. Заслонка водометного движителя:

1 – гидроцилиндр; 2 и 10 – регулировочные шайбы; 3 – шток гидроцилиндра; 4 – контргайка; 5 – гайка крепления рычага; 6, 14 и 25 – шайбы; 7 и 13 – шпонки; 8 – рычаг валика заслонки; 9 – рычаг включения сигнализации; 11 – уплотнительная прокладка; 12 – упорное кольцо; 15 – болты крепления заслонки; 16 – заслонка; 17 и 18 – листы кормы; 19 – уплотнительное кольцо; 20 – фланец; 21 и 24 – роликовые подшипники; 22 – валик заслонки; 23- опора; 26 – гайка; 27 – регулировочный болт; 28 – гайка; 29- упор; 30 - гидрораспределительный аппарат; 31 – гидрозамок; 32 – лабиринт; В – зазор между регулировочным болтом и заслонкой; Г – зазор между упорным кольцом и заслонкой

При выдвинутом штоке гидроцилиндра, зафиксированном ша­риковым замком, заслонка опущена (отверстие закрыто).

При вдвинутом штоке до упора контргайки 4 в регулировочные шайбы 2 заслонка поднята (отверстие открыто).

Шток удерживается гидрозамком.

На плаву заслонку открывать и закрывать только на малой час­тоте вращения двигателя, постепенно доводя ее до средней.

Для открытия заслонки водометного движителя:

— повернуть рукоятку гидрораспределительного аппарата до установки стрелки рукоятки в зоне таблички ЗАСЛОНКА напро­тив надписи ОТКР.;

— оттянуть рукоятку на себя до упора так, чтобы стрелка вошла в углубление панели, увеличить подачу топлива. Через 5—10 с, по­сле того как на панели в зоне таблички ЗАСЛОНКА загорится сиг­нальная лампа, отпустить рукоятку.

Для закрытия заслонки водометного движителя:

— повернуть рукоятку гидрораспределительного аппарата до установки стрелки рукоятки в зоне таблички ЗАСЛОНКА напро­тив надписи ЗАКР.;

— оттянуть рукоятку на себя до упора так, чтобы стрелка вошла в углубление панели, увеличить подачу топлива. Через 5—10 с, по­сле того как на панели в зоне таблички ЗАСЛОНКА погаснет сиг­нальная лампа, отпустить рукоятку.

2 учебный вопрос
