Виды опалубки

Щиты опалубки массой до 50кг монтируются вручную. А с массой более 50кг монтируются при помощи монтажных механизмов (краны, подъемники, домкраты). При зимнем бетонировании, опалубочный щит утепляется.

Деревометаллическая опалубка.Каркас металлический, палуба из дерева, фанеры.

Размеры щитов :

Рис. Деревометаллическая опалубка

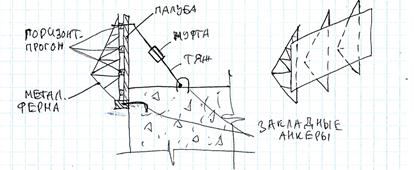

Рис. Консольная опалубка.

1 – закладной анкер; 2 – подвижный опалубочный щит; 3 – несущий каркас; 4 – домкраты; 5 – опорная консоль; 6 – упор нижний.

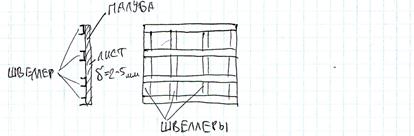

Рис. Металлическая опалубка.

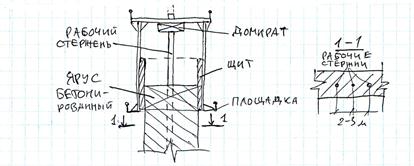

Рис. Скользящая опалубка

Скользящая опалубка применяется при бетонировании высотных сооружений с компактным периметром и неизменяемой по высоте формой (ядра жесткости зданий, подпорные стенки). Опалубка состоит из опалубочных щитов, подвешенных к домкратной П-образной раме, домкрата, рабочей площадки и подвесных подмостей. Опалубка имеет высоту 1,1-1,2 м. Ее поднимают с помощью синхронно работающих домкратов, опирающихся на опорные стержни, установленные внутри опалубки возводимого сооружения, на расстоянии 2-3 метра. Существует два типа скользящей опалубки:

Ø собственно скользящая опалубка, непрерывно перемещающаяся вверх со скоростью 5-10 см/сут.

Ø циклично скользящая опалубка

Ярус выдерживается в опалубке до наращивания опалубочной прочности.

Рис. Плита-оболочка

Плита оболочка – несъемная опалубка. Она остается в теле бетона и служит облицовкой.

Катучая опалубка применяется при бетонировании длинномерных линейных сооружений с постоянным сечением. Опалубка устанавливается на катки или тележки, которые передвигаются по рельсам.

Рис. Сетчатая опалубка.

Сетчатая опалубка применяется в межблочных швах, где применяется жесткий бетон (осадка конуса 0-3 см). Состоит из металлической сетки, которая крепится к каркасу решетки из прутковой арматуры. Крепится к арматуре блока или к анкерам при помощи тяжей.

Рис. Бетонные блоки

Рис. Стационарная опалубка
