Методы расчёта спектра тока на выходе НЭЦ

6.1. Метод угла отсечки.

Ток на выходе нелинейного элемента имеет вид импульсов при входном гармоническом воздействии (рис.6.1).

Углом отсечки называется половина части периода, выраженная в градусах, в течение которого протекает выходной ток (рис.6.2).

i i(t)

Imax

E E₀

u t

q 2q

Um

t Рис.6.1

i q =180° i q =90° i q<90°

t t t

i i

q>90° q = 0°

t t Рис.6.2.

На рис. 6.1 на входе нелинейного элемента (НЭ) действует гармоническое напряжение с частотой w₀ и амплитудой Um. Напряжение смещения Е задает рабочую точку на ВАХ . Ток на выходе НЭ имеет вид импульсов с амплитудой Imax. Периодическую последовательность импульсов i_вых (t) представим рядом Фурье:

(6.1)

Порядок расчета амплитуд гармоник I_k методом угла отсечки следующий:

1) Определяем i

2) Рссчитываем : (правая ВАХ) u

i

(левая ВАХ) u

3) определяем амплитуду n-ой гармоники.

- коэффициенты Берга (определяем по графикам в учебнике[1]).

Коэффициент гармоник характеризует относительный уровень нелинейных искажений гармонического сигнала и рассчитывается по формуле:

(6.2)

Спектр входного напряжения.

u

Um

0 w₀ w Рис.6.3

Спектр выходного тока.

i

…… Рис.6.4.

0 w₀ 2w₀ 3w₀ 4w₀ w

Угол отсечки - называется оптимальным, если амплитуда n-ой гармоники будет максимальной.

Если = const, то (например, - максимальна, если )

Если U_m= const, то (например, I₄ - максимальна при =45⁰)

6.2. Расчёт амплитуд гармоник методом кратных дуг.

Для определения амплитуд гармоник по этому методу необходимо аппроксимировать ВАХ нелинейного элемента полиномом и подставить в полином входное гармоническое напряжение:

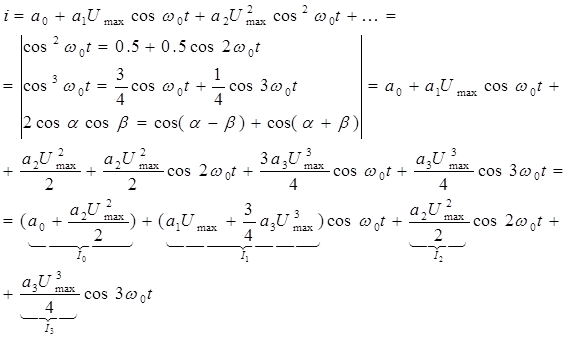

и, в соответствии с методом кратных дуг, представить степени косинусов и синусов в виде соответствующих функций кратных аргументов:

Очевидно, что спектральные диаграммы входного напряжения и выходного тока будут аналогичны построенным выше на рис.6.3 и 6.4.

Рассмотрим бигармоническое воздействие.

В этом случае входное напряжение равно сумме двух гармонических колебаний с разными частотами w₁ и w₂:

(6.3)

Подставим в полином:

В квадратных скобках стоят колебания комбинационных частот.

Общая формула для вычисления комбинационных частот:

(6.4)

В соответствии с выражением для входного напряжения построим спектр:

Спектр входного напряжения.

u

Рис.6.5.

0 w₁ w₂ w

В соответствии с полученным выражением для выходного тока построим его спектр:

Спектр выходного тока.

i

Рис.6.6.

0 w₁ 2w₁ w₂ 2 w₂ w

w₂- w₁ w₂+ w₁

6.3. Расчёт амплитуд гармоник методом 3-х и 5-и ординат.

imax

i0

imin Рис.6.7.

^E

u

t

Метод 3-х ординат.

Метод 3-х ординат позволяет определить амплитуды постоянной

составляющей, первой и второй гармоник:

(6.4)

Метод 5-и ординат аналогичен методу 3-х ординат (смотри в учебнике [1]).

Вопросы для самопроверки.

1.Что такое угол отсечки?

2.Укажите порядок расчета спектра тока на выходе нелинейного элемента (НЭ) методом угла отсечки.

3.Что такое оптимальный угол отсечки?

4.Укажите порядок расчета спектра тока на выходе НЭ методом кратных дуг.

5.Укажите порядок расчета спектра тока на выходе НЭ методом 3-х ординат.

6.Постройте спектр тока на выходе нелинейного элемента и поясните, как определить амплитуды гармоник тока различными способами.

7. Что такое комбинационные частоты ?
