САМОЛЕТНЫЙ МАГНИТОФОН МС-61Б

МС-61Б предназначендля магнитной записи речи с телефонных выходов радиоприемников и СПУ-7, а также для автономной записи с микрофона авиагарнитуры левого летчика.

В основу работы магнитофона положен принцип магнитной записи сигналов звуковой частоты с высокочастотным подмагничиванием на проволочный звуконоситель с автоматическим стиранием предыдущей записи полем высокой частоты (около 25 кГц), создаваемым в рабочем зазоре стирающей головки.

Основные ТТД:

- Длительность непрерывной записи, час -………не менее 5,5;

- Диаметр проволочного звуконосителя ЭИ-708А,мм -………0,05;

- Обеспечивается запись сигналов с микрофона

ДЭМШ-1А с уровнем, В -……………. 0,15-3;

с выходов радиоприемников или СПУ с уровнем, В -………5-120;

- Линейная скорость движения звуконосителя, мм/с -………145-195;

-Питание, В- …………………..............................................27±10%;

- Потребляемая мощность, Вт -……………………более 20;

- Масса, кг -……………………………………………4.

Воспроизведение записи производится на магнитофоне МН-61 .

В комплект МС-61Б входят:

- Пульт управления - размещен на верхнем щитке летчиков (фото 4);

- Аппарат записи в бронекожухе - в хвостовой части фюзеляжа самолета за 40 шп. (фото 1,2,3)

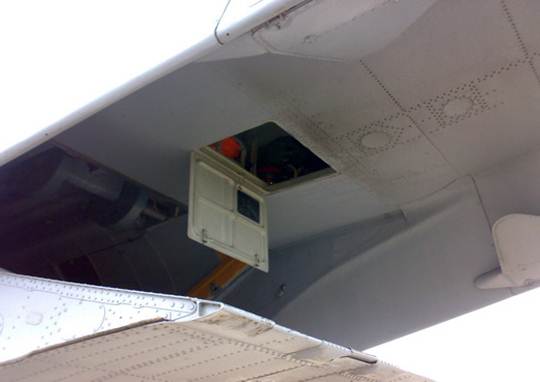

Фото 1.

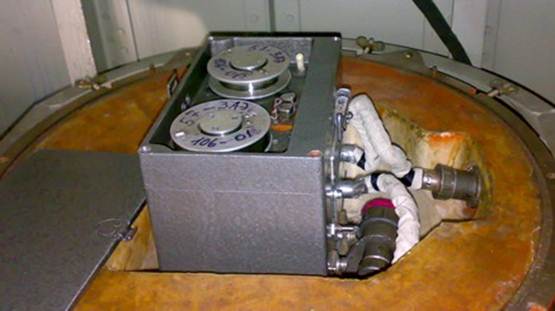

Фото 2.

Фото 3.

Конструктивно бронекожух представляет собой две двухстенные полусферы с теплоизолирующим материалом между стенками. Внутренняя стенка каждой полусферы кожуха выполнена в виде полой «рубахи», объем которой на 80% заполняется дистиллированной водой. Внутренний объем кожуха заполнен пенопластом. Конструкция бронекожуха обеспечивает защиту проволочного звуконосителя аппарата записи от механических ударов и высоких температур при авариях.
