ЦЕЛЬ РАБОТЫ

Закрепление теоретических знаний при изучении особенностей лучистого теплообмена; экспериментальное определение степени черноты серого тела по двум эталонам.

Методика выполнения работы

Описание лабораторной установки

Установка (рис. 2.1.) состоит из трех одинаковых металлических цилиндров 2.

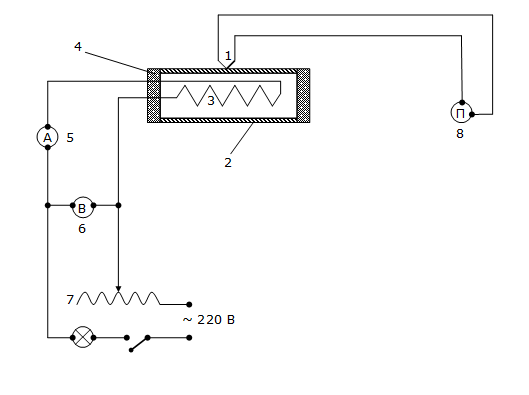

Рис. 2.1. Схема лабораторной установки:

1 – термопара; 2 – цилиндр; 3 – электронагреватель; 4 – теплоизоляция;

5 – амперметр; 6 – вольтметр; 7 – автотрансформатор; 8 – потенциометр

Поверхность образца, который является серым телом, оставлена в естественном виде. Степень черноты его должна быть определена в ходе эксперимента. Поверхность белого тела (эталона № 1) никелирована и полирована, степень черноты его известна (e = 0,15). Поверхность черного тела (эталона № 2) покрыта нефтяной сажей (e = 0,95).

Внутри каждого цилиндра установлен электронагреватель, на который подается регулируемое автотрансформаторами 7 напряжение. На торцах цилиндров установлены теплоизоляторы 4. Контроль температуры осуществляют посредством термопар 1 и потенциометров 8, контроль мощности нагрева – амперметрами 5 и вольтметрами 6.
