Дефектоскопия конструкций

Читайте также:
  1. Дефектоскопия деревянных элементов
  2. МАГНИТНАЯ ДЕФЕКТОСКОПИЯ ДЕТАЛЕЙ МАШИН
  3. Техника безопасности при монтаже технологических металлоконструкций.

Установление характера трещинообразования в элементах зданий



В задачи дефектоскопии строительных материалов и конструкций входит выявление различных дефектов: микро- и макротрещин, пустот, включений инородных тел и др. Кроме того, методами дефектоскопии можно установить без вскрытия бетона расположение арматуры в железобетонных конструкциях, а также сечение металлических конструкций, скрытых в толще стен или перекрытий.

Для поиска дефектов в бетоне и стали применяют методы ультразвуковой дефектоскопии(импульсный и непрерывного излучения), при этом используют способность ультразвуковых волн отражаться от границ материалов различной плотности. Различают метод (эхо), основанный на отражении ультразвуковых волн, и метод сквозного прозвучивания (метод теневой дефектоскопии). Сочетание этих методов позволяет определить наличие и месторасположение дефектов с достаточной точностью. Реализация ультразвуковой дефектоскопии осуществляется известными приборами (см. табл. 3.1) типа УКБ-1 и другими по ГОСТ 17624—87.

Ширину раскрытия трещин в строительных конструкциях обычно определяют с помощью микроскопов МПБ-2 (см. рис. 3.15) с ценой деления 0,02 мм, пределом измерения 6,5 мм и прибора МИР-2 с пределами измерения от 0,015 до 0,6 мм. Динамику развития трещин во времени устанавливают с помощью маяков различного типа. Например, для наблюдения за трещинами в кирпичной кладке на них устанавливают гипсовые, стеклянные или металлические маяки (рис. 4.3). Гипсовые и стеклянные маяки устанавливают на стене, предварительно очищенной от штукатурки, на алебастровом или цементном растворе. Металлические маяки обычно изготавливают из кровельной стали и крепят к стене гвоздями или клеем и окрашивают краской. На маяках ставят номер и дату. Данные заносят в специальный журнал.

Глубину трещин устанавливают, применяя иглы и проволочные щупы в сочетании с приведенными выше ультразвуковыми методами.

Оценка поверхностного состояния строительных конструкций в труднодоступных местах на расстоянии до 7,5 м осуществляется с помощью оптического прибора РВП-451.

Наличие металла в перекрытиях, стенах и других конструкциях можно определить, пользуясь металлоискателем МИ-1, выпускаемым заводом АКХ им. К. Д- Панфилова.

Для определения диаметра арматуры и толщины защитного слоя бетона железобетонных конструкций и сечения металлических элементов конструкций, скрытых в перекрытиях, стенах и т.п., применяют приборы типа ВИМ, ИЗС, ТЗС, ИСМ (см. рис. 3.16) и др. Принцип их действия основан на измерении магнитной проницаемости материалов по ГОСТ 22904-78 или на радиационных методах по ГОСТ 17625—83.

С этой же целью используют методы просвечивания иионизирующих излучений — радиоизотопные методы по ГОСТ 17623—87 (см. табл. 3.1).

Для измерения механических напряжений в металле, возникших в результате сварки, и обнаружения трещин (ГОСТ 14782—86) может быть использован прибор ИНТ-М2 в комплекте с выносимыми датчиками ВД-1 и ВД-2.

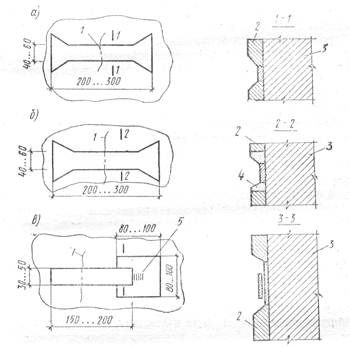

Рис. 4.3. Виды маяков:

а — гипсовый; б — стеклянный; в — металлический; 1 — трещина; 2 - оштукатуренная поверхность; 3 - стена; 4 - алебастровый раствор; 5 — риски через 2...3 мм
