Установка и горизонтирование

1. Установите штатив над точкой и закрепите ножки.

2. Установите теодолит на штатив и закрутите становой винт.

3. Приблизительно отгоризонтируйте инструмент по круглому уровню.

А. Используя подъемные винты А и В, переместите пузырек круглого уровня, чтобы он оказался на одинаковом удалении от левого и правого края уровня (рис. 6.6, а).

Б. Используя подъемный винт С, переместите пузырек в центр круглого уровня (рис. 6.6, б).

а)	б)
в)	г)
Рис. 6.6. Установка и горизонтирование: а – перемещение пузырька круглого уровня подъемными винтами А и В; б – перемещение пузырька в центр круглого уровня подъемным винтом С; в – перемещение пузырька цилиндрического уровня подъемными винтами А и В; г – перемещение пузырька в центр цилиндрического уровня подъемным винтом С

4. Для точного горизонтирования инструмента используйте цилиндрический уровень:

A. Поверните инструмент таким образом, чтобы ось цилиндрического уровня оказалась параллельна линии А – В. Затем используя подъемные винты А и В, переместите пузырек в центр уровня (рис. 6.6, в).

Б. Поверните инструмент на 90° и переместите пузырек в центр уровня с помощью винта С (рис. 6.6, г).

В. Повторите пункты А и В, пока пузырек не будет в центре цилиндрического уровня при повороте инструмента.

5. Выполните центрирование инструмента с помощью оптического центрира.

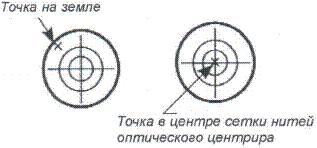

А. Поворачивая кольцо окуляра оптического центрира, добейтесь четкого изображения сетки нитей центрира (рис. 6.7, а).

а)	б)
в)
Рис. 6.7. Центрирование: а – оптический центрир; б – становой винт; в – перемещение прибора

Б. Поворачивая фокусирующее кольцо оптического центрира, добейтесь четкого изображения точки, по которой выполняют центрирование.

В. Ослабляя затяжку станового винта, двигайте прибор до тех пор, пока луч оптического центрира не совпадет с необходимой точкой (рис. 6.7, в).

Г. Закрепите становой винт и проверьте (пункты 3 и 4), чтобы пузырьки круглого и цилиндрического уровня оставались в середине этих уровней.
