Поведение кобальта в процессе плавки руд на штейн и файнштейн. Переработка шлаков

Переход металлов в штейн растет в порядке Cu > Ni > Co > Fe. При продувке штейна в коныерторе первым окисляется железо, затем кобальт, затем никель и наконец, медь, поэтому шлаки последней стадии продувки обогащены кобальтом и их используют для получения кобальта.

При рудной плавке кобальт на 60% переходит в штейн, 35% в отвальный шлак. При продувке штейна в конверторе часть кобальта переходит в файнштейн и около 60% в шлак. Таким образом, получаемые шлаки содержат 2 – 5% Ni и 0,2 – 0,4% Co. Обогащение по отношению к кобальту происходит в 10 раз. Такой шлак обогащают, переплавляя с серусодержащими добавками (рисунок 16).

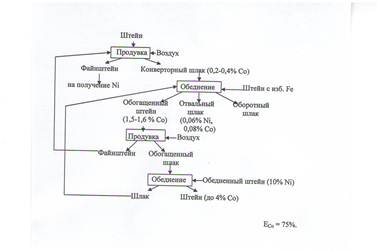

Рисунок 16. Переработка конверторных шлаков.

На первой стадии обеднения шлаков плавку ведут со штейном, содержащим избыток железа, идет перераспределение кобальта между штейном и шлаком. На второй стадии ведут обеднение специальном бедным штейном, содержащим ~ 10% Ni, он позволяет более полно извлечь кобальт. Далее обогащенный кобальтовый штейн, содержащий до 4% Со, перерабатывают гидрометаллургическим методом.

Дата добавления: 2014-11-06; просмотров: 284; Нарушение авторских прав

Мы поможем в написании ваших работ!
