Расчет освещенности цеха

Расчет освещенности негоризонтальных поверхностей, а также локализованного и наружного освещения, производится различными методами. К ним относятся методы: удельной мощности, точечный, комбинированный, изолюкс. Наиболее распространенным в проектной практике является расчет освещения по методу коэффициента использования. Этот метод дает возможность подсчитать световой поток источников света, необходимый для создания нормированной освещенности расчетной горизонтальной поверхности.

Расчетное уравнение метода коэффициента использования:

,

где Ф– световой поток каждой из ламп, лм;

E – минимальная нормируемая освещенность, kлк;

k – коэффициент запаса;

S – площадь помещения, м2;

Z – отношение средней освещенности к минимальной. Этот коэффициент необходимо вводить в связи с тем, что нормируется не средняя освещенность, а минимальная E. В большинстве случаев принимается z = 1,1 – 1,2;

N – выбранное число светильников;

η – коэффициент использования светового потока (в долях единицы), т.е. отношение светового потока, падающего на расчетную поверхность, к суммарному потоку всех ламп находится в зависимости от величины индекса помещения i, коэффициентов отражения потолка и стен, а также от типа принятого светильника;

γ – коэффициент затенения на рабочем месте. Принимается равным 0,8 – 0,9.

,

где S – площадь помещения, м2;

h – расчетная высота подвески светильника над рабочей поверхностью, м;

А и В – стороны помещения, м.

Обычно до расчета принимаются E и N, по формуле находится A и по табл. 5.2. и 5.3. подбирается ближайшая стандартная лампа.

Количество светильников определяется из условия равномерного освещения (рис 5.1. и табл 5.1).

Размеры определяющие размещение светильников в помещении, даны на рис. 5.1.

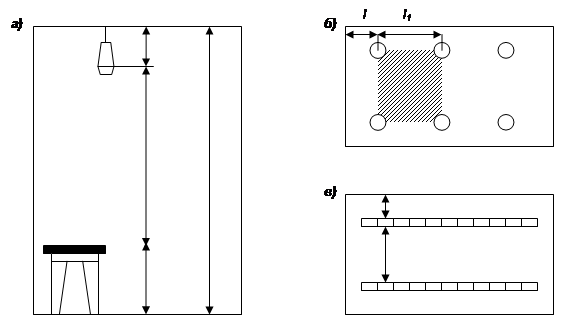

Рис. 5.1. Размеры, определяющие установку светильников в помещении:

а – в разрезе; б – в плане для ламп накаливания; в – в плане для люминесцентных ламп; h – расчетная высота, hc – свес, hp – высота рабочей расчетной поверхности, H – высота помещения, L – расстояние между светильниками или между рядами светильников, l – расстояние от крайних светильников или крайних рядов светильников до стен.

Таблица 5.1.

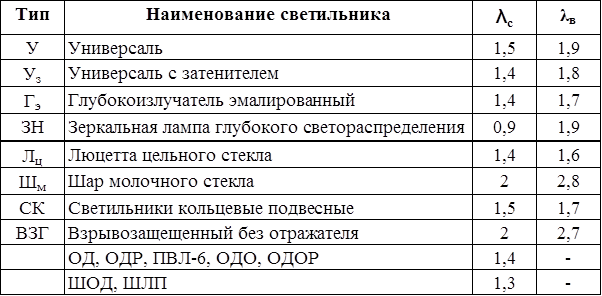

Наивыгоднейшие значения для светильников с лампами накаливания и люминесцентными

Свес hc обычно принимают равным 0,5 – 0,7 м. Высота рабочей поверхности hp чаще всего бывает 0,8 – 1,0 м.

Форму светового поля следует принимать в виде квадрата, см. рис 5.1. (заштрихованное поле), ромба с углом 60° или прямоугольника с отношением сторон не более 1,5.

Для различных типов светильников существуют наивыгоднейшие отношения расстояния L между светильниками к расчетной высоте h (табл. 5.1.).

Люминесцентные светильники, как правило, надо размещать сплошными рядами.

Исходные данные для расчета количества светильников:

А = 120 м, hc = 0,5 м,

В = 24 м, hp = 1,0 м,

Н = 6,3 м, h = 4,8 м,

S = 2880 м2, λс = 1,4



м,

м,

Исходя из приведенных данных, принимаем количество светильников N = 16 шт, минимальная нормируемая освещенность E = 150 лк, k = 1,3, η = 0,61.

лм.
