Виды заклепок

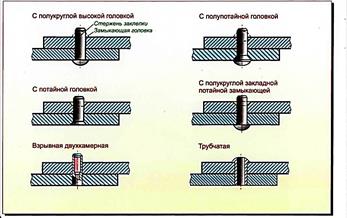

Рис. 9. Виды заклепок: а – с потайной головкой; б – с полукруглой головкой; в – с плоской головкой; г – с полупотайной головкой; д – взрывная заклепка: 1 – углубление, заполненное взрывчатым веществом.

По назначению заклепочные швы делятся на три вида: про­чные, прочноплотные, плотные.

· Прочные − предназначены для соединения ферм, мостов, колонн, радиомачт и т. п.

· Прочноплотные − применяют при изготовлении резер­вуаров с высоким внутренним давлением. Наряду с про­чностью такой шов должен обладать хорошей герметич­ностью. Герметичность прочноплотных швов достигается че­канкой.

· Плотные − используют при изготовлении баков, сосудов, резервуаров и других изделий. Такие швы должны обладать также высокой герметичностью. Для повышения герметично­сти между склепываемыми листами ставят различные проклад­ки или шов чеканят.

По виду соединения листов заклепочные швы делятся на следующие:

нахлесточное соединение, − когда один лист накладывают на другой

стыковое соединение − одной или двумя накладками, когда листы подводят встык и соединяют наложенной на них одной накладкой или двумя

Кроме того, по расположению заклепок швы делятся: на однорядные, двухрядные и многорядные, параллельные и шахматные.

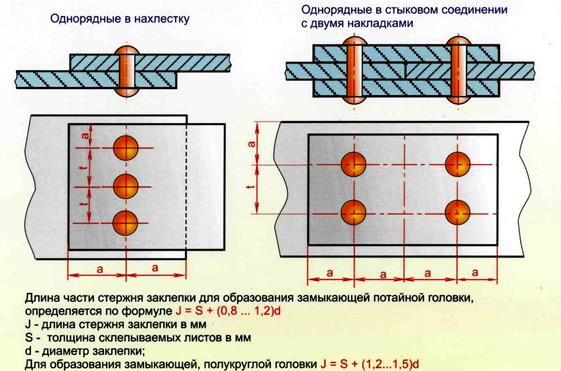

Рисунок 10. – нахлесточное соединение

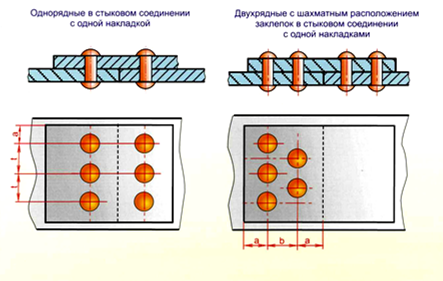

Рисунок 11 – стыковое соединение
