Модуль мобильной связи ММС

Читайте также:
  1. Боевая готовность системы связи.
  2. В связи с этим выделяют три типа червяков:
  3. Ведение внутривертолетной связи
  4. Взаимосвязи между физическими, химическими и биологическими процессами
  5. ВИДЫ СВЯЗИ, ПРИМЕНЯЕМЫЕ НА МЕТРОПОЛИТЕНЕ
  6. Влияние отрицательной обратной связи на параметры усилителей
  7. Во первых – происходит фактическое обесценивание РС и в связи я этим резкое снижение реальной ЗП, неспособной обеспечить условия для нормальной жизнедеятельности работника.
  8. Вопрос 41. Социальные связи.
  9. Вопрос 71. Комбинаторные методы проектирования: комбинаторика, трансформация, кинетизм, метод модульного проектирования, метод деконструкции
  10. Гипермодуль 6. ПРОЦЕССЫ ФОРМИРОВАНИЯ ТЕКУЩИХ ЗАТРАТ И ПРИБЫЛИ ПРЕДПРИЯТИЯ

Модуль состоит из двух модемов и служит для обмена данными между поездными и путевыми устройствами систем автоматики метрополитена и устанавливается на правом лобовом стекле внутри кабины машиниста (поездной ММС), а также на станциях и в тоннелях (путевой ММС).



Изделие обеспечивает обмен данными с аналогичным изделием по инфракрасному (ИК) каналу на расстоянии не менее 10 метров, либо по радиочастотному каналу 434 МГц на расстоянии не менее 40 метров. Запитывается от пульта ПНМ-6, напряжением 12В. Внутри корпуса имеется преобразователь напряжения на 3В для радиомодема и 5В для питания остальных узлов модуля.



ММС, установленный на станции, периодически включается в режим передачи. Если поезд находится в зоне приёма, то ММС поезда принимает эти данные, затем процессор ММС их обрабатывает и передаёт на пульт ПНМ-6 (см. далее). После этого радио- и ИК модемы переходят в режим передачи данных на путевой ММС. Если поезд вступил в зону взаимодействия двух ММС по радиоканалу, но находится не в зоне взаимодействия по ИК каналу, то обмен данными произойдёт только в том случае, если номер пути, заложенный в путевом ММС, совпадает с номером пути, введённым в поездной ММС.

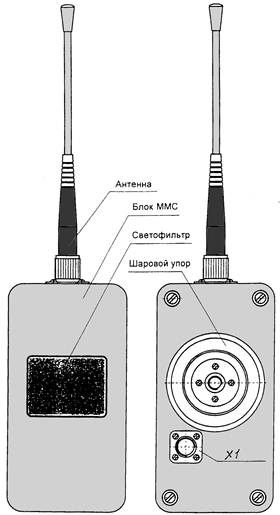

Внешний вид ММС.

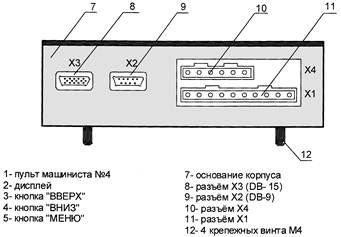

Пульт наборный многофункциональный ПНМ-6(4-й блок пульта машиниста).

Предназначен для ввода информации о поезде с целью обеспечения корректного обмена ею между устройствами поездной автоматики (АСНП-М) и напольными устройствами, расположенными на станции и на перегоне.
