Тоннели

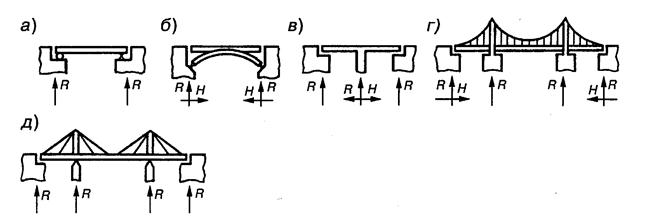

Рисунок 5.8 – Статические схемы мостов ГНВ
Рисунок 5.6 Схема однопролетного моста. Основные размеры моста. L м - полная длина моста – расстояние между задними гранями устоев моста; H - высота моста – расстояние между подошвой рельса и уровнем низких (меженных) вод. L р - расчетный пролет моста – расстояние между центрами опорных частей; L ом - отверстие моста – расстояние между внутренними гранями устоев. В многопролетных мостах (рис. 9.2) отверстием моста будет сумма расстояний между отдельными опорами в свету по линии уровня или горизонту высоких вод. L ом = l 1 + l 2 + l 3
Рисунок 5.7 – Схема многопролетного моста.
Классификация мостов. 1. В зависимости от материала, из которого изготовлен мост, различают: · Металлические (стальные) - ≈ 70% общей протяженности всех мостов. Достоинства – высокая прочность при сравнительно малой массе, применение однотипных деталей, большой срок службы ( > 80 лет) Недостатки – большой расход металла и постоянный уход в связи с коррозией; · Железобетонные – легче бетонных, но гораздо тяжелее металлических. Долговечные, экономичнее по затратам и эксплуатационным расходам. Строят в основном малые и средние мосты; · Каменные – очень дорогие и долговечные. Сегодня практически не строят. · Деревянные – просты в изготовлении, дешевые. Недостатки – недолговечные и пожароопасные. Строят как временные сооружения. 2. По конструкции пролетного строения и по способу передачи давления на опоры (статической схеме) мосты делятся на балочные (а), арочные (б), рамные (в), висячие (г) и вантовые (д) (рис. 5.8). 3. В зависимости от полной длины мосты делятся на: · малые мосты (L м до 25 м), · средние мосты ( L м = 25 ÷ 100 м), · большие мосты ( L м > 100 м). · Внеклассные мосты (L м > 500 м. и оригинальная конструкция). 4. По количеству пролетов: · Однопролетный мост; · Двухпролетный мост; · Трехпролетный мост; · Многопролетный мост. 5. По виду езды по мосту: · мост с ездой поверху, если проезжая часть расположена на уровне верхнего пояса (а), · мост с ездой понизу если проезжая часть расположена на уровне нижнего пояса(б) · мост с ездой посередине, если проезжая часть расположена на середине. 6. По назначению: · Железнодорожные; · Автодорожные; · Городские; · Пешеходные; · Трубопроводные; · Совмещенные и т.д. 1. По сроку службы: · Капитальные (80-100 лет); · Временные мосты (10-15 лет); · Краткосрочные (менее года). Кроме этой классификации различают: Разводной мост – мост, пролетное строение которого может перемещаться, освобождая пространство для временного пропуска судов. Наплавной (понтонный) мост – мост, пролетные строения которого опираются на плавучие опоры (понтоны). Количество и величина расчетных пролетов составляют схему моста. Например схема 33 +2 ∙ 66 + 27 обозначает, что мост состоит из: Одного типового пролетного строения длиной 33 м; Двух типовых пролетных строений длиной 66 м Одного типового пролетного строения длиной 27 м. К одному из поясов прикрепляют поперечные и продольные балки, образующие проезжую часть. Сейчас уже строят мосты в несколько ярусов. Самый большой двухярусный мост общей длиной 13,1 км (1988 г.) соединяет острова Хонсю и Сикока в Японии. В результате внутреннее японское море Сэто-Найкай можно пересекать на поезде (нижний ярус - двухпутный) и на автомобиле (верхний ярус по две полосы в каждом направлении). Ширина подвесного канатного моста 35 м. ширина проезжей части верхнего яруса – 22,5 м. Центральная секция возвышается над поверхностью воды на 65 метров. Превышение верхнего яруса над нижним – 13 метров. На продольные балки укладывается мостовое полотно, которое состоит из мостовых брусьев, охранных уголков, рельсов со скреплениями, настила и перил (рис. 5.9). Рисунок 5.9 – Мостовое полотно на деревянных брусьях.

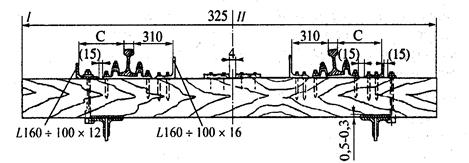

Рис. 5.10- Безбалластное мостовое полотно на железобетонных плитах 1. Контруголок; 2. Рельс; 3. Железобетонная плита; 4. Высокопрочное крепление плиты 5. Цементно-песчаная заливка с арматурной сеткой 6.

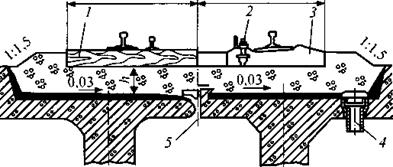

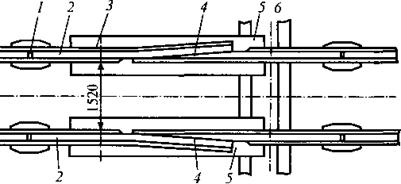

Рисунок 5.11 – Мостовое полотно с ездой на балласте на деревянных (слева) и железобетонных (справа) шпалах. 1 — деревянные шпалы; 2 — закладной болт; 3 — железобетонная шпала марки Ш1 -1М с контруголками; 4 — дренажная труба; 5 — дренажная щель На больших мостах для компенсации взаимных температурных перемещений укладывают уравнительные приборы. Рис. 5.12 - Уравнительный прибор 1- передний стык рамного рельса; 2 - рамные рельсы; 3 - начало отгиба рамного рельса; 4 - остряки; 5 - лафеты; 6 - граница соседних температурных пролетов моста. Тоннель – это горизонтальное или наклонное подземное или подводное сооружение, длина которого значительно превышает поперечные размеры, предназначенное для движения транспорта, перемещения воды, прокладки подземных инженерных сетей и др. При этом значительно сокращается длина пути и уклоны. Главные недостатки – дороговизна и сложное текущее содержание (вентиляция) Например при переходе через Северо-Муйский горный хребет было реализовано три варианта: · Обход l = 42,7 км. , i = 40 ‰ · Обход l = 69,2 км. , i = 18 ‰ · Тоннель l = 15,337 км. , i = 9 ‰ (1 поезд 21 декабря 2001 г., сдан в эксплуатацию 5.12.2003 г). Тектонические зоны разлома шириной до 900 м с термальными водами до 45º С под давлением до 5 МПа. Крупнейший построенный тоннель (1988 г) - «Сэйкана» соединяет острова Хокайдо и Хонсю. Общая длина 53,9 км. Подводная часть составляет 23,4 км на глубине 100м от дна и 249 м от поверхности воды. Рельсы не имеют стыков. Они сварены в единую 54 км плеть. Еще длиннее строится - Второй Сен-Готардский железнодорожный тоннель в Альпах длиной 58 км. Проект о. Сахалин – материк, 11,65 км с подводной частью 7,8 км. (1952-1953, в начале 2000-х новое проектирование) Тоннели различают: 1. По назначению: · Транспортные тоннели (железнодорожные, автодорожные, пешеходные, тоннели метрополитенов и т.д.); · Горнопромышленные тоннели (добыча полезных ископаемых); · Коммунальные тоннели (водопровод, канализация, электросети и т.д); · Гидротехнические тоннели; · Тоннели специального назначения. 2. По расположению тоннелей: · Горные; · Равнинные; · Подводные. 3. По способу сооружения тоннелей: · Открытым способом (тоннели мелкого заложения); · Горный способ (разработка грунта частями с установкой временной крепи); · Щитовой способ (тоннелепроходческие механизированные комплексы. Проходка и установка обделки по всему сечению). пр Водопропускные трубы Водопропускные трубы устраивают при пересечении железной дорогой небольших водотоков. Их различают по материалам на каменные, металлические, бетонные и железобетонные. Наибольшее распространение получили сборные железобетонные трубы из звеньев длиной 1-6 м. В зависимости от высоты насыпи и расхода воды трубы бывают одно-, двух- и трехочковыми. По форме поперечного сечения трубы могут быть круглыми, прямоугольными и сводчатыми. Галереи и селеспуски Галереи и селеспуски устраивают в горной местности, в местах возможного схода снежных лавин и селевых потоков. Подпорные стенки Подпорные стенки сооружают для предотвращения обрушения откосов или подмыва грунта у основания насыпей на крутых косогорах, берегах морей и рек, а также для уменьшения полосы отвода при высоких насыпях в пределах населенных пунктов. Возводят их сегодня в основном из отдельных железобетонных блоков. Дюкеры. Дюкеры сооружают при необходимости пропуска через путь потока воды в большинстве на станциях. Дюкер представляет собой два бетонных колодца, расположенных с двух сторон пути и соединённые трубой. Лекция 6 Электроснабжение и электрификация железных дорог Электрификация железных дорог в России началась еще в 1926 году с вводом железнодорожной линии Баку – Сураханы. Первые отечественные электровозы появились в 1932 году. До ВОВ было электрифицировано всего 1880 км. Общая протяженность электрифицированных железных дорог составляет в настоящее время более 50 тыс. км. Доля электрической тяги в перевозочном процессе составляет более 60%. Преимущества электротяги: · Более тяжелые поезда; · Использование тяги в различных климатических условиях; · Экологически более чистый. Недостаток – неавтономность. Железные дороги снабжаются электрической энергией от объединенной энергосистемы страны (ОЭС), в которую входят (рис. 6.1) : · Тепловые электростанции (ТЭЦ - > 65 %); · Гидроэлектростанции (ГЭС - ≈ 18 %); · Атомные электростанции (АЭС - ≈ 17 %);
